8乘8点阵LED显示模块结构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:483514
  • 8乘8点阵LED显示模块结构设计
  • 8乘8点阵LED显示模块结构设计
  • 8乘8点阵LED显示模块结构设计
  • 8乘8点阵LED显示模块结构设计

  在工业人机交互面板、小型设备状态提示、教学实验装置、消费类电子提示界面等场景中,8*8LED点阵是应用极为广泛的基础显示组件,相比传统7段数码管仅能显示数字与少量字母的局限,这类点阵模块可通过逐点亮灭的组合,实现任意ASCII字符、简单图标、自定义符号的显示,能覆盖绝大多数小型设备的基础信息输出需求,无需搭配复杂的显示驱动外设即可完成基础交互功能。

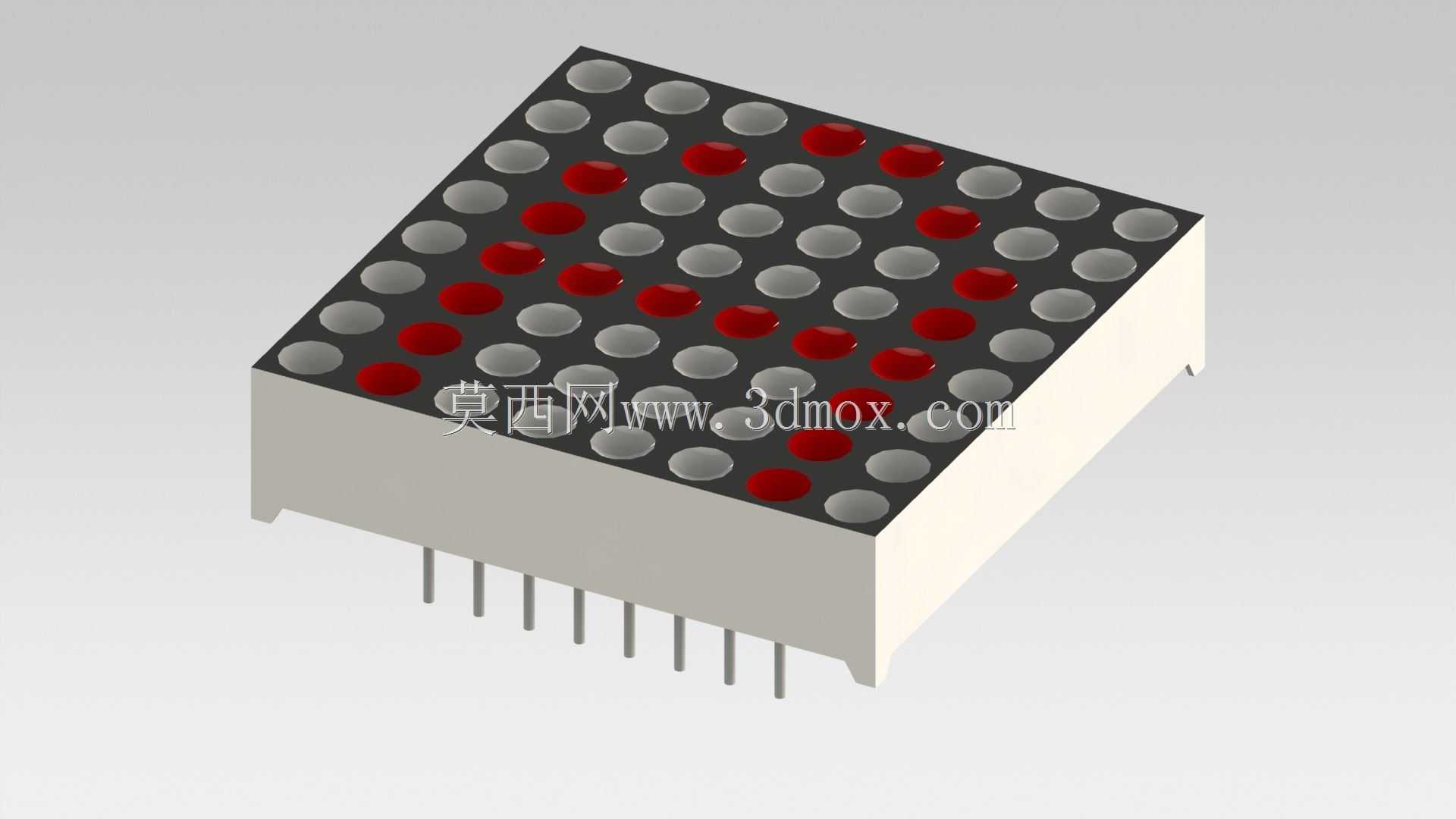

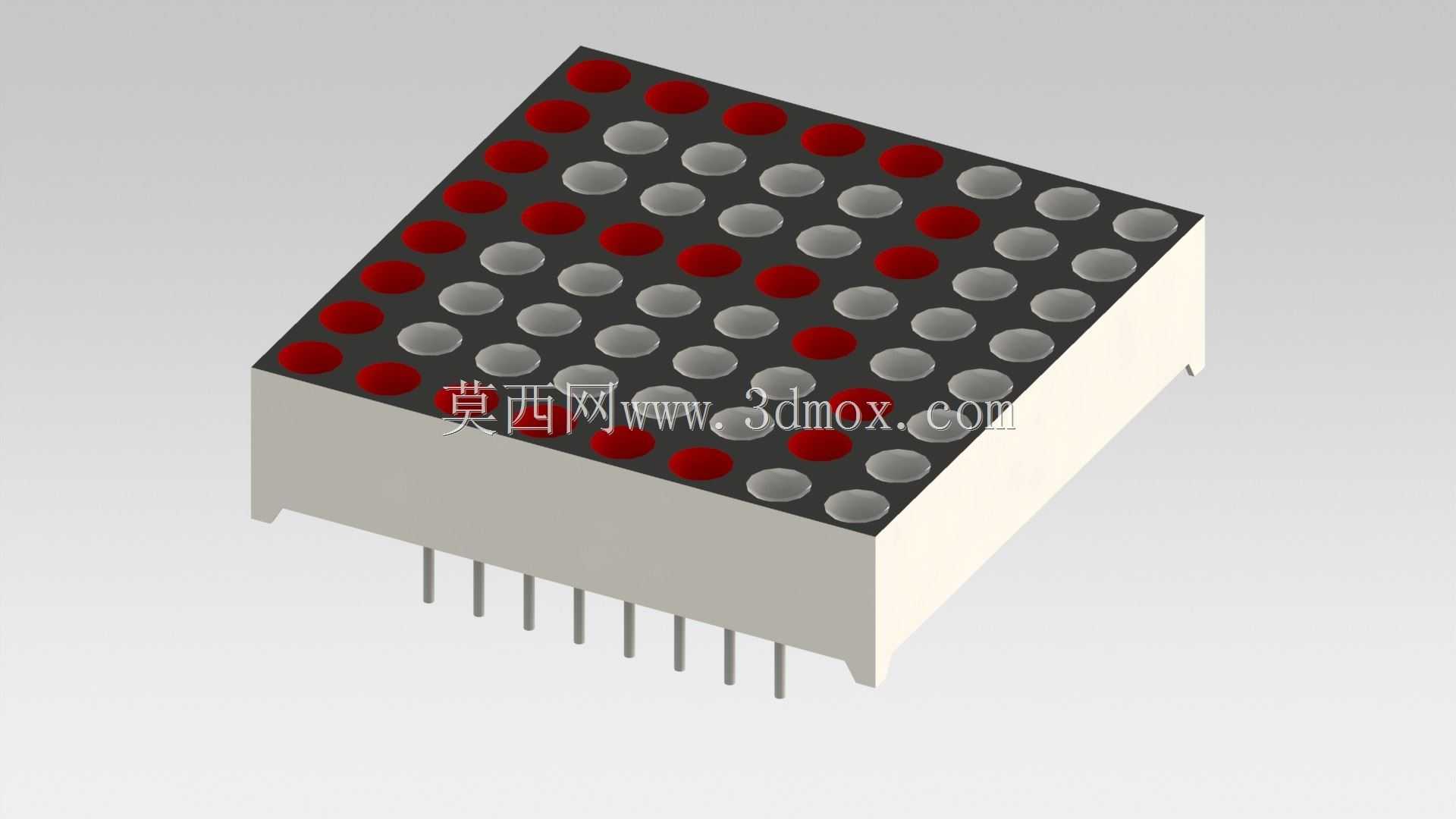

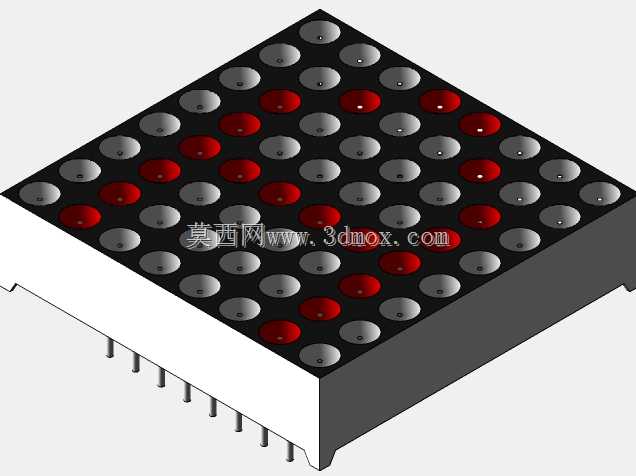

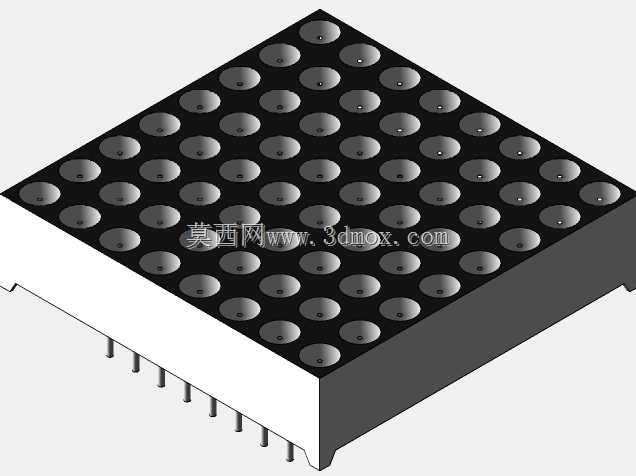

  从结构设计层面看,这类点阵模块采用一体化封装思路,上部为8行8列共64颗独立封装的LED灯珠,按标准行列间距整齐排布在黑色遮光基座内,遮光基座的作用是隔绝相邻灯珠的光线串扰,避免点亮单个灯珠时周边区域出现漏光发虚的问题,保证显示内容的边缘清晰度。灯珠下方为内置的行列连接PCB,将所有同相位的灯珠引脚按行、列分别汇总,连接到模块单侧引出的直插引脚上,引脚采用标准2.54mm间距设计,完全匹配通用万用板、标准PCB焊盘的孔位尺寸,无需额外转接即可完成焊接固定,大幅降低硬件设计阶段的布局难度。

  模块的外壳采用乳白色耐高温工程塑料注塑成型,外壳与上部黑色遮光基座采用卡扣式配合,装配时无需额外粘接或螺丝固定,依靠卡扣的预紧力即可实现上下壳体的牢固连接,同时外壳底部预留了引脚穿出的定位槽,能保证每根引脚的位置度公差控制在0.1mm以内,避免焊接时出现引脚偏位无法插入焊盘的问题。模块整体外形为规整的立方体结构,边角做了小尺寸倒角处理,既避免装配时尖锐边角划伤操作人员,也能在多块点阵拼接使用时,减少相邻模块之间的装配间隙,保证拼接后显示面的平整度。

  在安装边界设计上,这类模块的引脚长度经过精准核算,穿过标准1.6mm厚度PCB焊接后,引脚露出PCB背面的长度控制在2mm左右,既满足焊接的焊锡浸润要求,也不会因为引脚过长导致背面元件布局出现干涉。模块的显示面与基座顶面保持齐平,安装时可直接嵌入设备面板的预留开孔内,开孔尺寸与模块外形尺寸采用小间隙配合,单边间隙控制在0.2mm,既方便装配时的对位调整,也能避免间隙过大导致面板与模块之间出现缝隙积灰。

  从实际使用的适配性来看,这类点阵模块的结构设计充分考虑了批量生产的装配效率,所有零部件均采用标准化设计,无特殊定制结构件,上游供应链的配套成熟度极高,可直接选用标准规格的灯珠、基座、外壳、引脚进行组装,无需开制特殊模具,能有效控制生产制造成本。同时模块的整体厚度控制在较小范围内,安装到设备内部后不会占用过多的纵深空间,适合在便携式设备、小型手持终端这类内部空间局促的产品中使用。

  在功能实现的结构支撑上,模块内部的灯珠排布严格对齐行列坐标,每颗灯珠的发光角度经过筛选,保证正视角度下的亮度均匀性,避免出现边角灯珠亮度偏低、中心灯珠亮度过高的问题,黑色遮光基座的内壁做了哑光处理,可吸收灯珠侧向发出的杂散光,进一步提升显示内容的对比度,即使在室内常规光照环境下,也能清晰辨识显示的内容。模块的引脚采用镀锡处理,可焊性良好,兼容手工焊接、波峰焊、回流焊等多种焊接工艺,能适配不同规模生产场景的装配需求。

  在多模块拼接使用的场景下,这类模块的外形尺寸公差控制严格,长宽方向的尺寸公差控制在±0.1mm以内,多块模块横向或纵向拼接时,相邻模块的灯珠间距与模块内部的灯珠间距保持一致,不会出现拼接处灯珠间距过大或过小的问题,可拼接成更大尺寸的点阵显示屏,实现更多内容的显示需求,比如小型信息提示牌、简易倒计时装置等场景,都可通过多块该类模块拼接实现,无需定制大尺寸的专用点阵组件。
