石油集输多路阀组管道集成装置

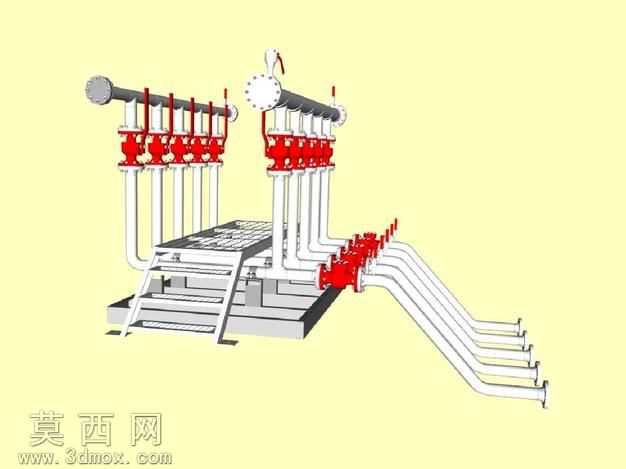

本模型为石油介质输送场景下的多路集输阀组集成装置，采用三维建模软件完成全参数化构建，建模过程中严格遵循工业管路设计规范，对每一处管路走向、阀门安装位、支撑结构尺寸都做了精准还原。模型整体采用分层布局设计，上层为两路平行的主输送汇管，汇管端部分别设置封头与外接接口，每路汇管下方等距排布多个控制阀门，阀门采用手轮式红色阀体设计，建模时还原了阀体的法兰连接结构、手轮操作端的细节造型，阀门下方通过垂直短管连接至下层操作平台区域。下层设置带爬梯的钢制操作平台，平台采用格栅台面设计，爬梯做了防滑踏步与侧边扶手结构，平台底部为混凝土式支撑基座，保障整套装置的结构稳定性。装置一侧延伸出多根平行排布的弯曲输出管路，管路末端设置标准法兰连接接口，弯曲段做了平滑的圆弧过渡处理，还原了现场管路的布管走向。渲染阶段采用浅黄纯色背景突出装置主体，金属管路部分赋予哑光银白金属材质，还原钢制管道的质感，阀体部分采用醒目的大红色烤漆材质，与银色管路形成清晰视觉区分，平台与爬梯部分采用浅灰色钢材材质，基座部分赋予混凝土哑光质感，不同材质的区分让整套装置的结构层次清晰可辨。设计过程中充分考虑了现场操作的实用性，操作平台的高度设置匹配阀门操作的适宜高度，爬梯的倾斜角度符合人员上下的安全规范，管路排布预留了充足的操作与检修空间，阀组的等距排布也便于日常的开关操作与维护检修，整套模型完整还原了石油集输场景中多路介质分流、汇集输送的阀组装置结构，可用于相关工业场景的方案展示、结构教学以及施工模拟参考。
