Valbia气动执行球阀三维结构设计

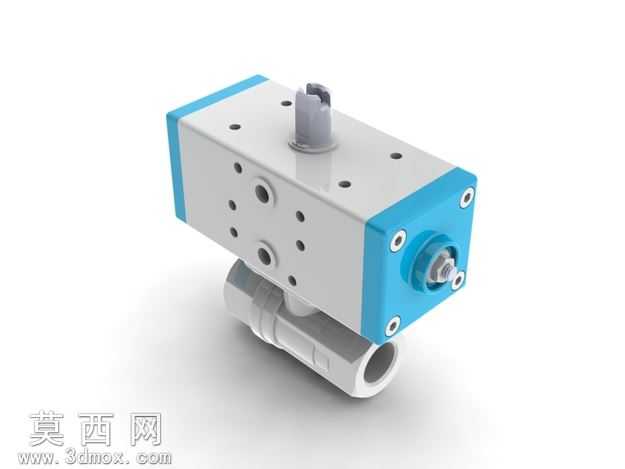

本模型为Valbia系列气动驱动球阀的完整三维结构设计，建模过程严格遵循气动阀门的实际工业设计规范，先从核心的气动执行模块入手搭建整体框架：首先绘制执行器的长方体主体基体，对主体的安装孔位、气路接口位置进行精准定位，按照实际产品的孔位排布规律，逐一完成顶面阀杆安装孔、侧面气路连接孔、端盖固定螺纹孔的特征创建，保证孔位的同轴度、位置度公差符合气动元件的装配要求。执行器两端的端盖采用模块化建模方式，先绘制端盖的基体轮廓，再完成固定孔、轴孔、密封槽的细节特征，端盖与主体的贴合面做了贴合公差的结构预留，保证装配后无干涉。中部的阀杆传动结构，建模时还原了阀杆与执行器内部活塞的联动配合结构，阀杆顶部的驱动连接位做了扁位特征设计，还原实际产品的扭矩传递结构，阀杆与阀体的连接段做了密封安装位的结构预留。下部的球阀阀体部分，按照两片式内螺纹球阀的结构特征建模，先绘制阀体的流道腔体，保证流道的通径尺寸符合对应规格阀门的参数要求，再完成阀体两端的内螺纹连接特征、侧部的安装固定位、与上部执行器连接的支架安装面的特征创建。材质与渲染阶段，执行器主体采用哑光银白铝合金材质，还原工业气动元件的金属质感，两端端盖采用亮蓝色工程塑料材质，还原Valbia系列产品的经典配色，阀杆采用不锈钢金属材质，阀体部分采用哑光银灰色铸钢材质，不同部件的材质粗糙度、反光度参数都按照实际工业产品的表面处理效果调整，渲染时采用柔和的工业产品打光方案，清晰呈现各部件的结构轮廓与装配关系。设计过程中重点考量了气动执行器与球阀阀体的同轴装配关系，执行器输出轴与球阀阀杆的连接位做了精准的对位设计，保证扭矩传递的顺畅性，所有部件的装配间隙都按照实际工业产品的装配公差预留，既保证各活动部件的运动空间，也还原了产品的实际装配精度，整体模型完整还原了该款气动球阀的外部结构与核心连接关系，可用于产品展示、装配教学、管路系统布局设计等场景。
