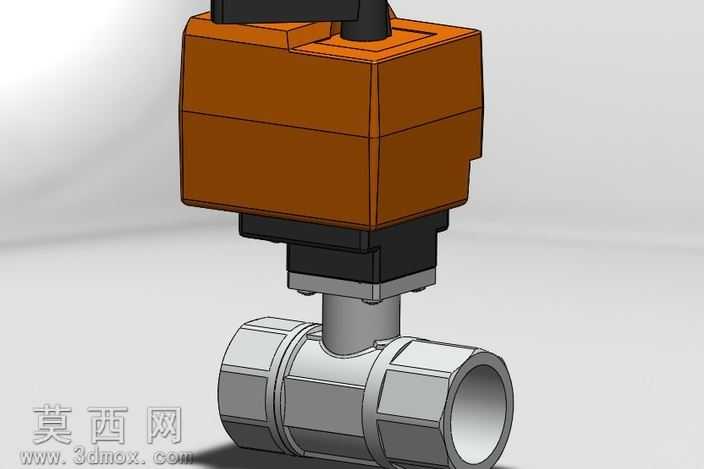

1.1/4英寸电动控制球阀三维结构设计

本作品为1.1/4英寸口径电动控制球阀的三维参数化建模成果，建模过程严格遵循工业阀门设计规范，以SolidWorks为核心建模工具完成全零件参数化搭建。建模阶段首先梳理阀门整体结构逻辑，将产品划分为电动执行机构、连接过渡段、阀体总成三个核心模块，自下而上开展零件建模：阀体部分采用旋转凸台、拉伸切除、螺纹扫描等特征命令，还原内螺纹连接端、球体安装腔、密封件卡槽的精确尺寸，球体部分通过球面切除、流道拉伸完成通径结构设计，确保1.1/4英寸通径的流体过流面积符合管路流量设计要求；连接过渡段采用轴类零件建模逻辑，完成执行器输出轴与阀杆的传动配合结构设计，预留密封填料的安装空间，还原阀杆防飞出结构的细节特征；上部电动执行机构外壳采用多实体建模方式，通过抽壳、凸台拉伸、安装孔阵列完成棕色壳体的结构搭建，还原接线端、手动操作钮的外部细节，内部预留电机、减速齿轮组的安装腔体，确保整体装配无干涉。材质与渲染阶段，针对不同零件赋予对应工业材质：阀体、球体、阀杆等金属过流部件赋予304不锈钢材质，调整金属粗糙度、反射率参数还原机加工金属的哑光金属质感；执行器外壳赋予棕色工程塑料材质，添加细微磨砂纹理还原工业塑料外壳的真实触感；密封件部位赋予黑色丁腈橡胶材质，调整材质软度、漫反射参数还原橡胶件的视觉特征。装配阶段严格按照实际阀门装配流程添加配合关系，阀体与端盖采用同轴配合、端面重合配合，球体与阀杆采用键连接传动配合，执行器与连接支架采用螺栓孔阵列同轴配合，整体装配完成后开展全局干涉检查，确保所有活动部件运动无卡滞、静态零件无重叠干涉。设计过程中充分考虑阀门的实际应用场景，1.1/4英寸的内螺纹接口适配常规民用、工业给排水、暖通、小型流体管路的安装标准，电动执行机构的尺寸选型匹配该口径阀门的启闭扭矩需求，整体结构紧凑，安装空间占用小，既可以用于流体管路自控系统的方案展示，也可作为阀门产品改型设计、虚拟装配教学、管路系统仿真的基础三维模型使用，模型细节还原度高，特征参数可编辑，能够支持后续的工程图导出、结构有限元分析、流体仿真模拟等拓展应用。
