曲柄半径75毫米动力传动曲轴结构模型

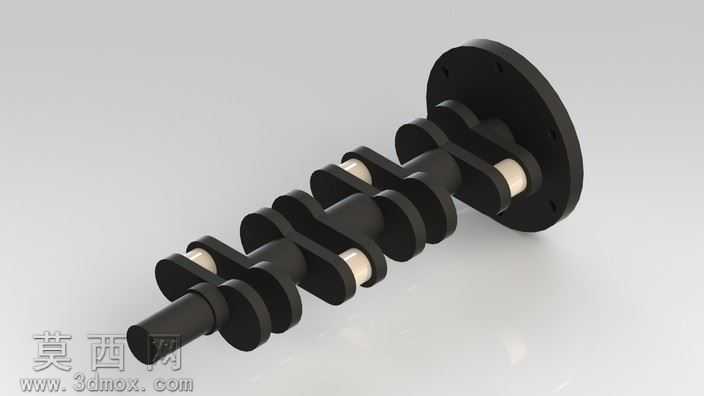

该模型为动力系统核心传动部件曲轴，采用SolidWorks软件完成全参数化三维建模，建模过程严格遵循机械设计规范，以75毫米曲柄半径为核心设计基准，完整还原了曲轴的真实结构特征。建模阶段首先绘制主轴颈与曲柄销的回转截面草图，通过旋转凸台特征生成各段轴体基础轮廓，再依次添加曲柄臂、法兰连接端、输出轴端的结构特征，对各轴段过渡圆角、法兰安装孔、减重空腔等细节做了精准还原，所有特征均保留完整参数关系，可根据设计需求调整曲柄半径、轴颈直径、曲柄臂厚度等关键尺寸，适配不同排量的动力设备设计需求。材质设置阶段为模型赋予了高精度金属材质，模拟锻钢曲轴的真实表面质感，调整金属粗糙度、反射率参数还原机加工表面的细腻金属光泽，对法兰端面、轴颈配合面做了差异化材质处理，区分不同加工工序的表面效果。渲染阶段采用工作室布光方案，主光源从侧上方投射突出曲轴的立体轮廓，辅助光源补光弱化结构暗部阴影，添加柔和环境反射增强金属材质的真实感，最终渲染效果清晰展现曲轴各段结构的衔接关系与曲面过渡特征。结构设计上，该曲轴采用多曲拐排布结构，各曲柄销按照设定相位角均匀分布，保证动力输出的动平衡性能，法兰端设置均匀分布的安装孔用于与动力输入端连接，输出轴端做了阶梯轴设计适配后续传动部件装配，曲柄臂处设置的减重空腔在保证结构强度的前提下降低了整体重量，各轴段之间的过渡圆角经过优化设计，可有效降低应力集中，提升部件运行的疲劳强度。整个建模过程从实际机械加工与装配需求出发，所有结构尺寸均符合行业设计标准，既可以作为动力设备设计的参考模型，也可用于机械原理教学演示，帮助理解曲轴将往复运动转换为旋转运动的工作原理，模型结构完整无缺失特征，各部件之间的装配关系清晰，可直接导入装配体完成整体动力系统的匹配设计。
