AAA型1.5V电池座3D打印适配结构设计

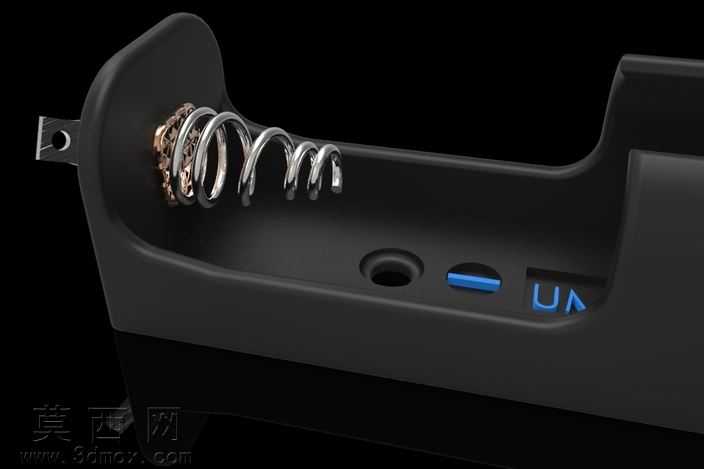

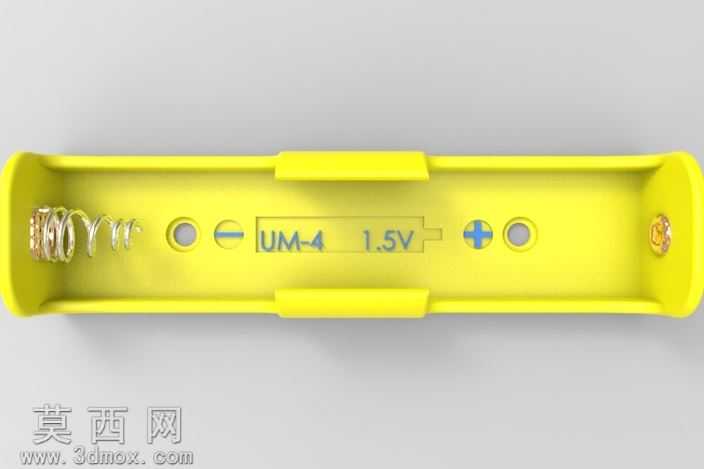

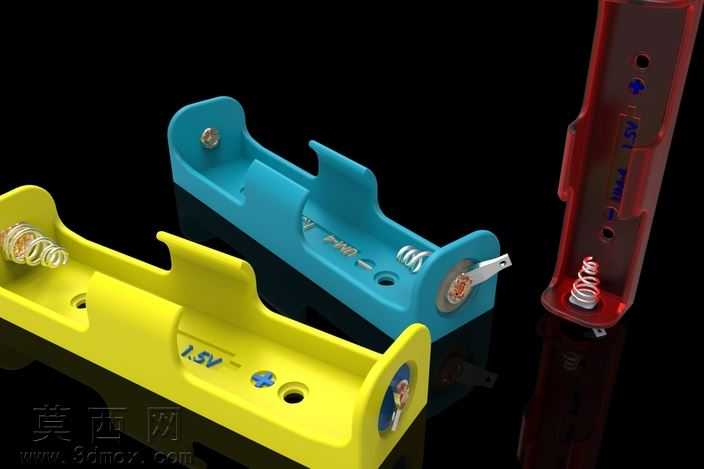

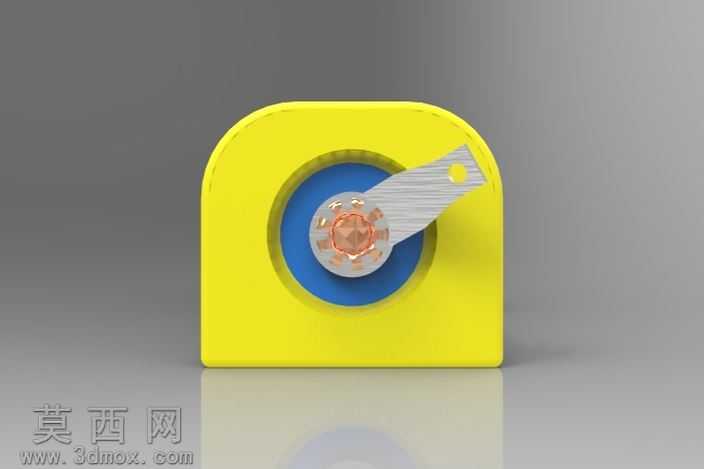

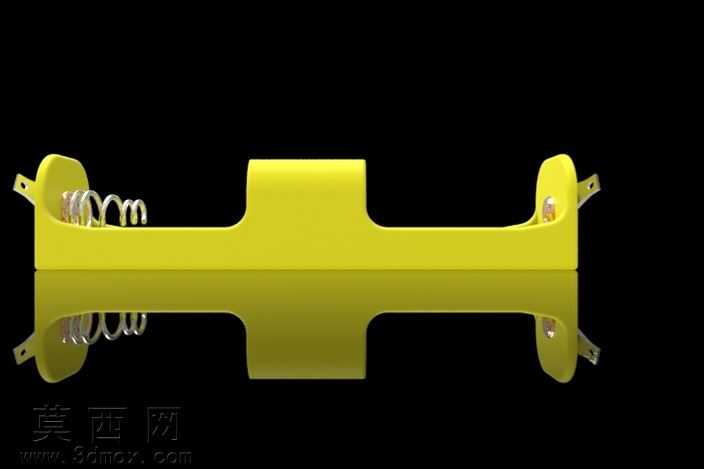

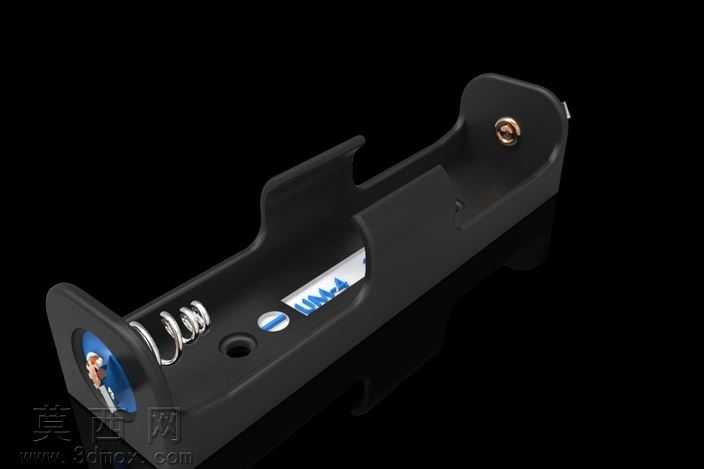

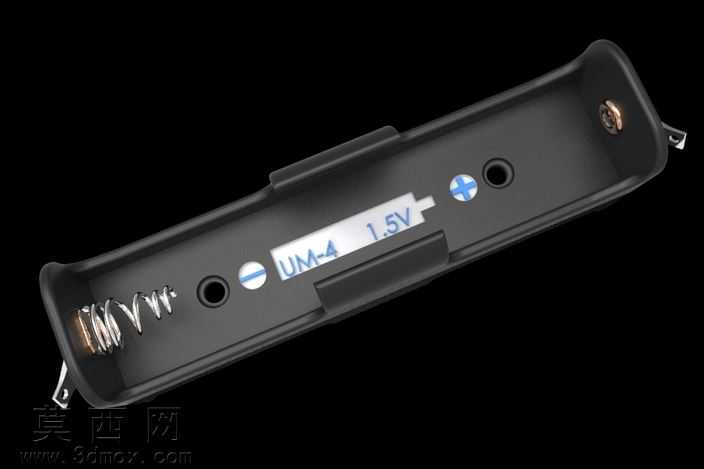

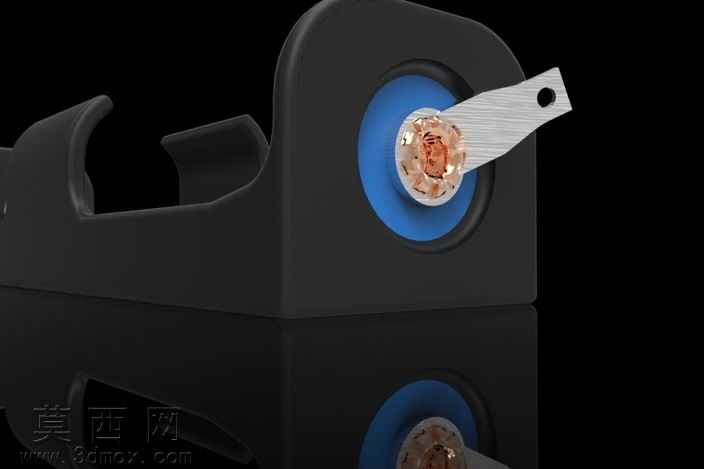

本作品为适配AAA型1.5V干电池的电池座结构，采用三维参数化建模方式完成整体设计，建模过程中优先考量3D打印工艺的成型特性，对所有结构转角做了适配FDM打印的圆角过渡处理，避免打印过程中出现翘边、支撑难以去除的问题。整体结构采用一体化壳体设计，建模阶段先绘制电池仓的主体轮廓草图，以拉伸命令生成基础仓体，再通过切除命令加工出电池容纳腔，腔体尺寸严格匹配AAA电池的外径与长度公差，确保电池装入后不会出现松脱或卡滞的问题。在接触端结构设计上，分别对应电池正负极做了差异化的限位结构：正极位置设计了带定位槽的凸台结构，可适配常规纽扣式正极接触片的安装定位，负极位置预留了弹簧接触件的安装卡槽，卡槽尺寸匹配常用电池弹簧的线径与外径，同时在仓体侧壁设计了接触片的走线槽与固定卡扣，无需额外粘接即可完成金属接触件的装配固定。仓体外侧设计了防滑凸棱与极性标识凹槽，建模时直接将1.5V电压标识、正负极极性符号通过凸雕命令集成在壳体外表面，打印完成后无需额外丝印或粘贴标识即可清晰识别安装方向。材质渲染阶段分别模拟了ABS、PLA等常用3D打印塑胶材质的表面质感，分别赋予黄、蓝、红三种半哑光塑胶材质效果，还原了不同色号塑胶件的表面色泽与轻微反光特性，对金属接触件部分赋予金属材质，区分弹簧的镀锌质感与接触片的镀镍亮面质感，渲染输出的效果图清晰展现了结构的细节特征。结构设计上充分考虑了使用场景的安装需求，在仓体两端设计了带安装孔的固定耳，可通过螺丝将电池座固定在各类电子设备的内部仓体中，同时对仓体壁厚做了均匀化处理，确保3D打印过程中出料均匀，不会出现壁厚差异导致的打印变形问题，整体结构无复杂倒扣，打印时仅需极少支撑即可完成成型，打印完成后去除支撑即可直接装配使用，兼顾了结构实用性与3D打印的工艺适配性。
