可旋转转向球式输送工作台三维设计

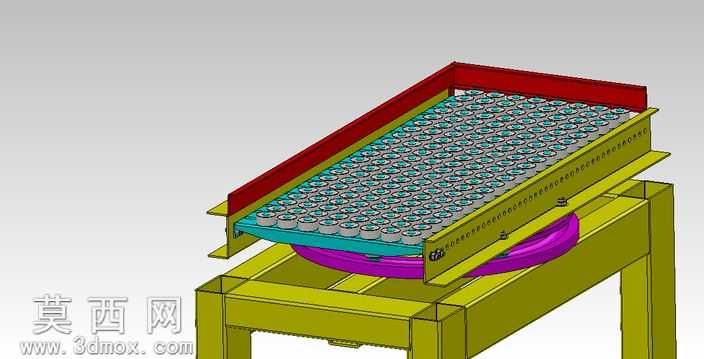

本作品为可旋转转向的球式输送工作台三维设计，采用SolidWorks完成全参数化建模，整体结构分为底部支撑机架、中部旋转驱动机构、上部球台工作面三个核心模块。建模过程中先以焊件模块搭建底部方管焊接机架，对机架的支撑腿、横梁连接位置做了圆角过渡处理，避免应力集中的结构缺陷，机架材质设定为Q235结构钢，渲染时赋予哑光黄漆金属材质，还原工业设备的真实涂装质感。中部旋转机构采用大直径回转支撑结构搭配紫色包覆的旋转驱动盘，建模时对回转盘的安装定位孔、连接螺栓孔做了精确的阵列排布，保证旋转动作的同轴度，旋转盘材质设定为耐磨尼龙，渲染时做半哑光紫的材质表现，区分于金属结构件。上部球台工作面为带挡边的槽型结构，两侧红色挡边采用折弯钣金建模，挡边高度经过参数化校核，可避免输送物料在转向过程中滑落；工作面密集排布的万向球采用线性阵列加局部调整的建模方式，每个万向球都做了独立的球座、滚珠结构建模，滚珠设定为镀铬轴承钢材质，渲染时赋予高反光金属质感，球座为工程塑料材质，做浅灰哑光材质表现，球台底板为 turquoise 色的耐磨板材，渲染时赋予低摩擦系数的工程塑料质感。设计思路围绕输送机灵活变向的核心需求展开，区别于传统固定方向输送机，该结构可通过中部旋转机构带动整个球台工作面转动，无需额外调整输送线布局即可实现物料输送方向的快速切换，大幅提升生产线布局的灵活性；所有零部件的建模都遵循实际加工装配逻辑，螺栓、安装位的尺寸都符合通用机械设计标准，可直接导出工程图用于生产加工，渲染阶段采用三点布光，对金属反光件、塑料件、钣金件的材质粗糙度、反光度做了差异化调整，最终呈现的渲染图清晰展现各部件的装配关系与结构细节，完整还原设备的实际外观与功能特征。
