勺子注塑成型模具三维结构设计

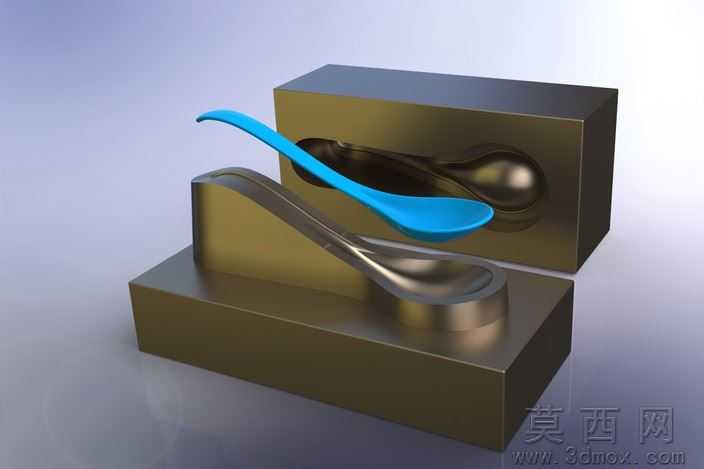

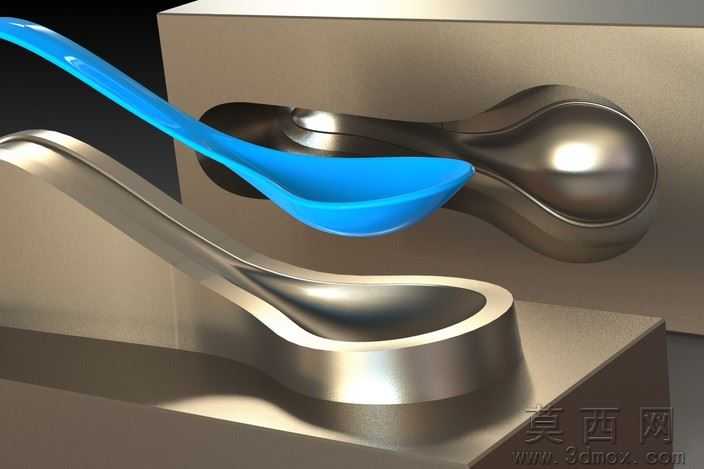

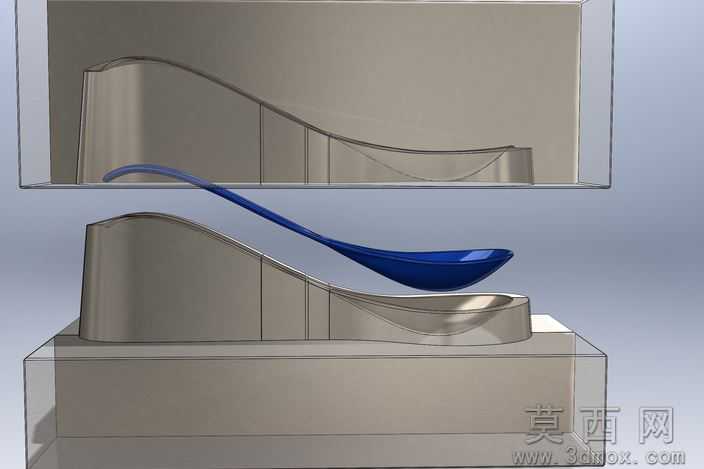

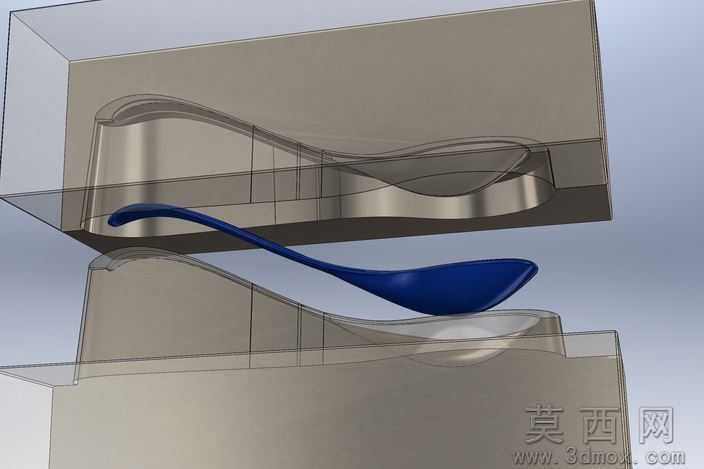

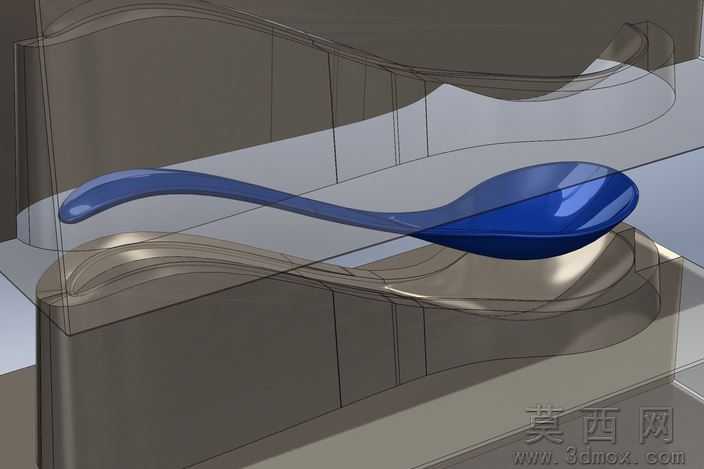

本模型为日常餐饮用勺子的注塑成型模具，完整还原了注塑模具从产品分型到模腔成型的全流程设计逻辑。建模阶段首先完成勺子本体的曲面构建，通过放样、曲面剪裁、加厚等命令生成符合人体工学握持弧度、盛取深度的勺子实体，再基于产品外轮廓进行分型面创建，精准拆分动模与定模的型腔区域，确保开模时产品可顺利脱模无卡滞。参数设计上严格匹配注塑工艺要求，型腔尺寸预留塑料冷却收缩余量，结合常用PP、PS餐具塑料的收缩率设置0.8%-1.2%的补偿值，模架采用标准两板模结构，设置合理的流道、浇口位置，浇口选用侧浇口形式，开设在勺子柄部末端，避免浇口痕迹影响产品外观与使用体验。渲染材质部分，模仁、模架部分采用金属磨砂钢材材质，还原模具钢的哑光金属质感与加工纹理，型腔内表面设置抛光镜面材质，体现注塑模型腔的高精度加工要求，示例的勺子成品分别赋予亮面蓝色塑料、金属质感塑料材质，清晰展示模具成型后的产品效果，场景搭配柔和渐变背景与定向光源，突出模具的分型结构与合模状态。结构原理上，该模具为典型的两板注塑模，定模部分固定在注塑机定模板，开模时动模后移，产品包紧在动模型芯上随动模移动，到达设定开模行程后顶出机构动作，将成型好的勺子从动模上顶出完成脱模，合模时动定模精准复位，闭合型腔等待下一次注塑循环，整套结构无复杂抽芯机构，结构简单可靠，适配大批量餐具生产需求。软件兼容方面，模型提供STL、SolidWorks2011、STEP/IGES等多种通用格式，可直接在SolidWorks、UG、Pro/E等主流三维设计软件中打开编辑，STEP、IGES中性格式可跨平台导入各类CAD、CAM软件，支持后续的模流分析、数控加工编程等工作，无需额外格式转换。研发教学应用上，该模型非常适合注塑模具入门学习者使用，可帮助初学者理解两板模的基本结构、分型面设计原则、浇口位置选择逻辑，也可作为职业院校模具设计课程的教学案例，用于讲解注塑成型工艺、模具零件组成、脱模机构原理等知识点，同时也可作为小型日用品模具设计的参考模板，帮助设计人员快速完成同类型餐具模具的方案迭代与结构优化。
