多层板结构注塑模具三维设计模型

本模型为典型多层板结构注塑模具三维设计成果，建模流程遵循注塑模具标准化开发逻辑，首先完成产品成型需求分析，确定型腔排布与浇注系统走向，依次搭建动模座板、垫块、推板、动模板、定模板、定模座板等核心板件的基础特征，再逐一添加导柱导套导向组件、复位杆、冷却水道、紧固螺钉、浇注口套等标准件与功能结构，建模过程中全程保留参数化特征树，所有板件厚度、导柱直径、冷却孔间距、型腔尺寸均设置可编辑参数，方便后续根据不同注塑产品需求快速调整修改，无需重新搭建基础结构。

参数设计层面，模型严格遵循注塑模具设计规范，各层板件的平行度、导柱导套的配合公差、冷却水道的直径与间距、浇注系统的流道截面尺寸均参考行业通用设计标准设定，导向组件采用H7/f6间隙配合保证开合模顺畅无卡滞，冷却水道均匀排布在型腔周边保障注塑过程中模温均衡，避免产品出现翘曲、缩痕等成型缺陷，顶出机构的顶杆位置排布避开产品外观面与薄弱结构，保证顶出过程中产品受力均匀无变形。

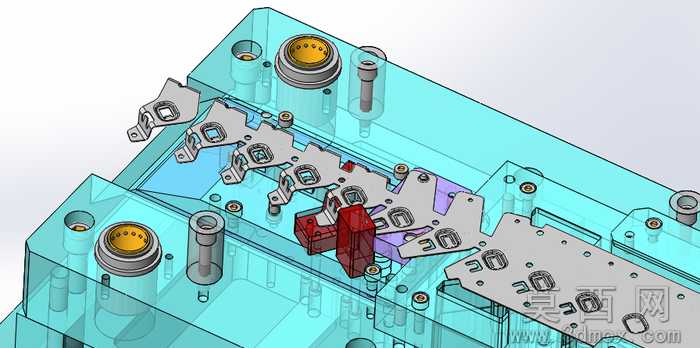

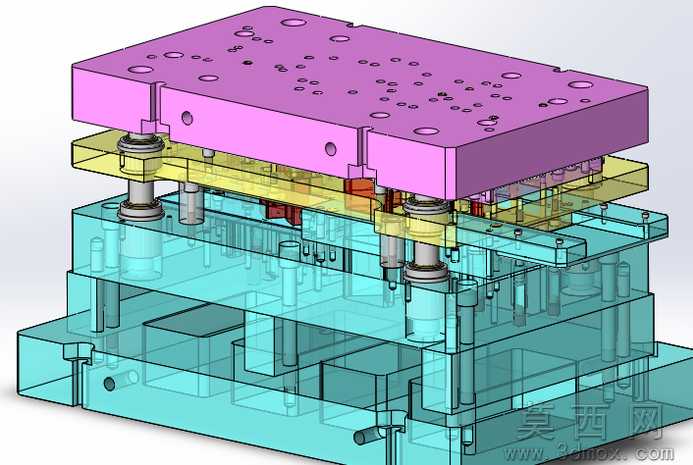

渲染材质设置上，模型对不同功能部件做了差异化材质区分，定模座板采用紫色半透明工程塑料材质直观展示内部安装孔位，流道推板采用黄色半透明材质清晰呈现浇注系统路径，动模部分组件采用青蓝色半透明材质展现内部顶出、冷却结构布局，导柱导套、紧固螺钉等金属标准件采用金属银灰材质还原真实金属质感，通过分层半透明渲染效果，无需拆解模型即可清晰观察模具内部各组件的装配关系与位置布局。

结构原理上，该模具为典型的细水口三板式注塑模具结构，开模过程中首先在定模座板与流道推板处完成第一次分型，拉断点浇口凝料实现流道与产品的自动分离，随后流道推板与定模板完成第二次分型脱出流道凝料，最后动定模板打开完成第三次分型，由推板带动顶杆将成型后的产品从动模型芯上顶出脱落，合模过程中依靠导柱导套的精准导向实现各板件的精准复位，配套的冷却系统可在注塑保压阶段快速带走热量缩短成型周期，整套结构可适配自动化注塑生产线的连续生产需求。

软件兼容方面，模型原生基于SolidWorks2012版本搭建完成，同时导出了STEP、IGES通用中间格式文件以及STL3D打印通用格式，可兼容UG、Pro/E、CATIA等绝大多数主流三维机械设计软件打开编辑，不同格式文件均保留完整装配结构，不会出现零件缺失、装配错位等问题，STL格式文件经过网格修复处理，可直接导入切片软件用于3D打印制作模具实物样件。

研发教学应用层面，该模型可作为注塑模具结构设计的教学演示案例，帮助模具设计专业的学习者直观理解三板式注塑模的分型逻辑、组件构成与工作原理，也可作为企业模具研发的基础参考模板，设计人员可在此模型基础上修改型腔结构、调整板件尺寸快速适配特定注塑产品的开发需求，缩短模具研发周期，同时也可用于注塑生产环节的员工培训，帮助一线操作人员快速熟悉模具结构与开合模动作逻辑，提升生产调试效率。
