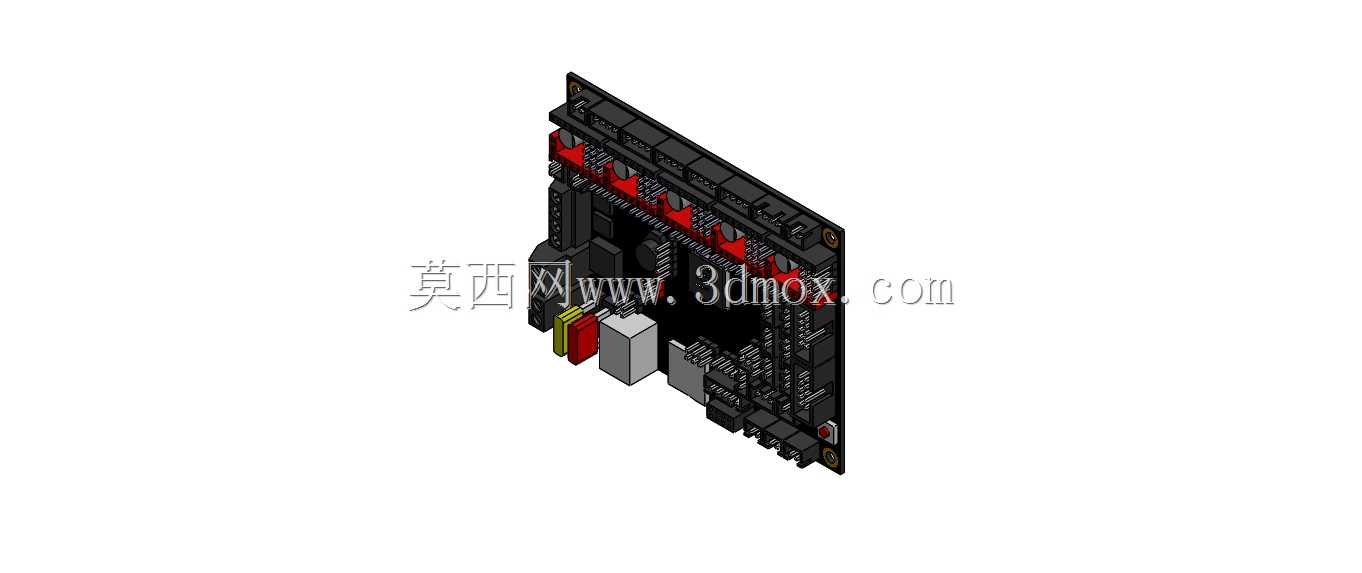

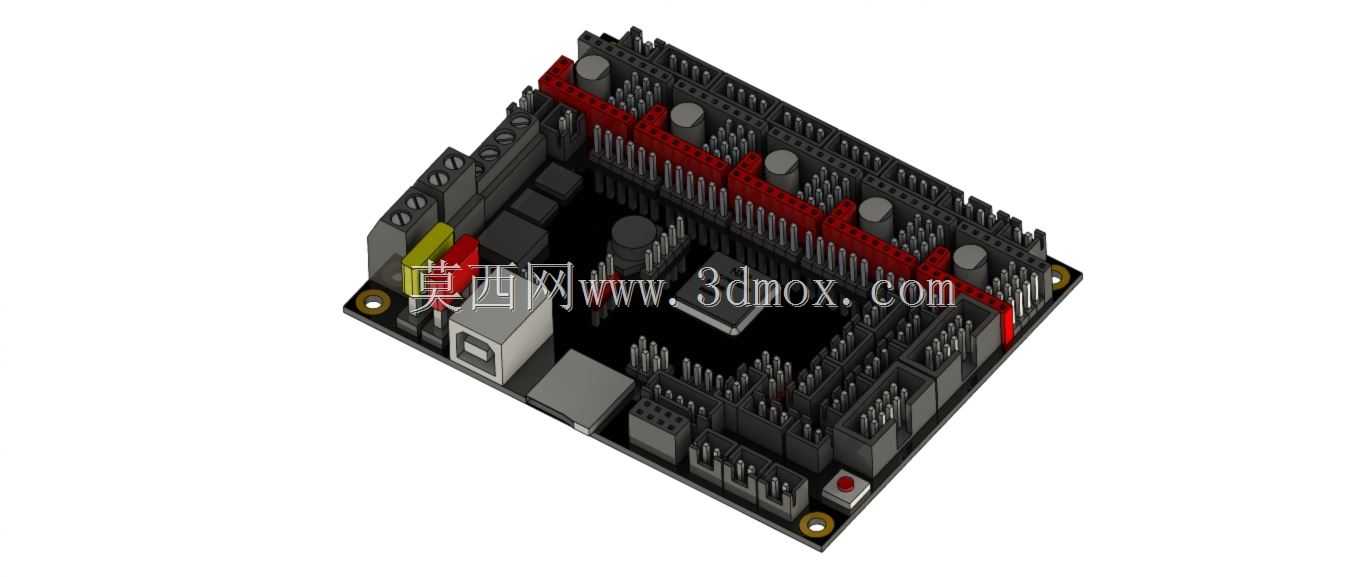

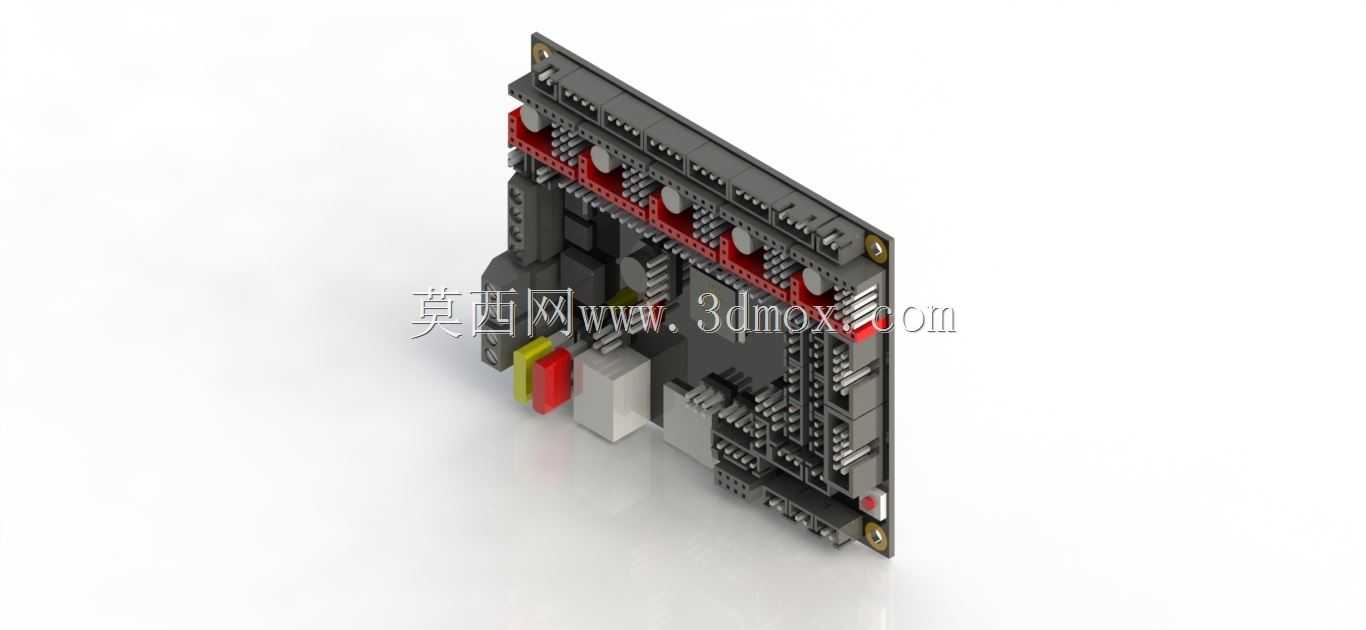

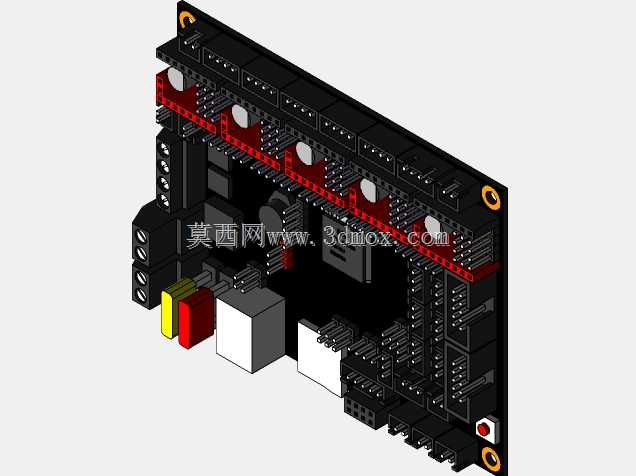

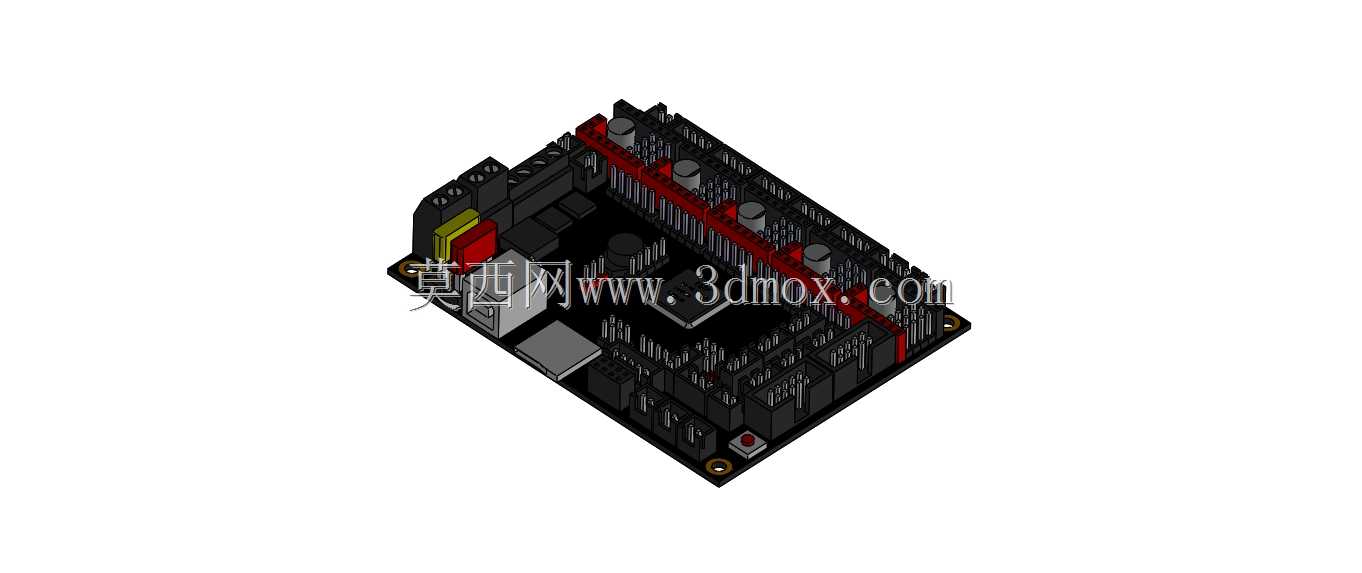

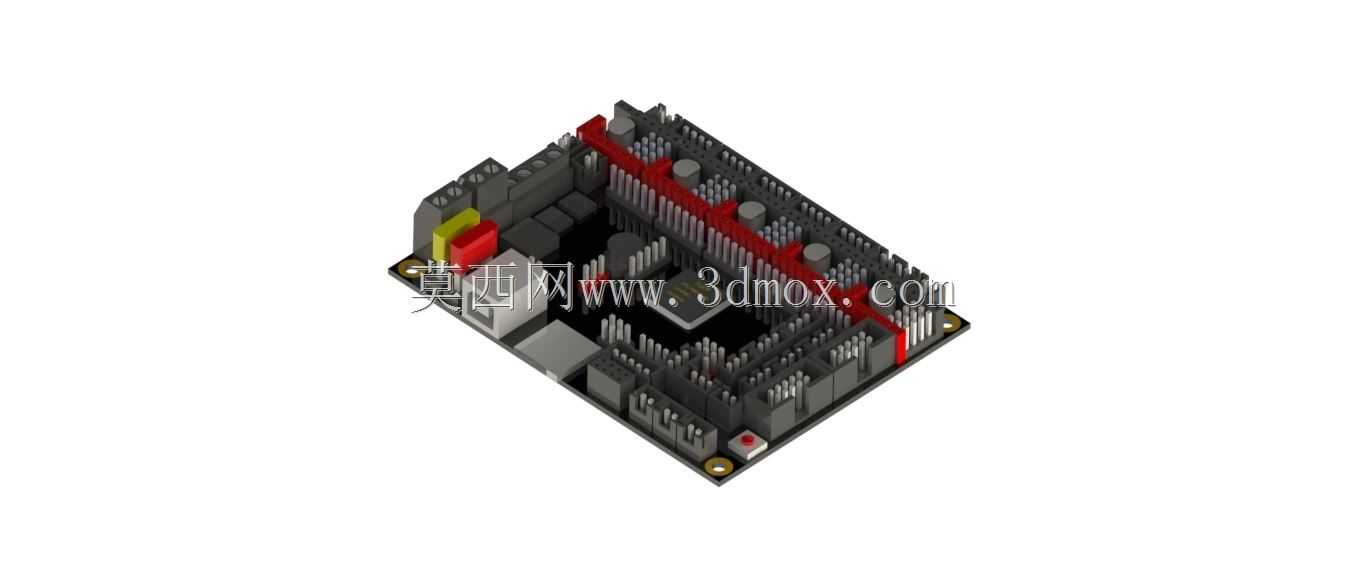

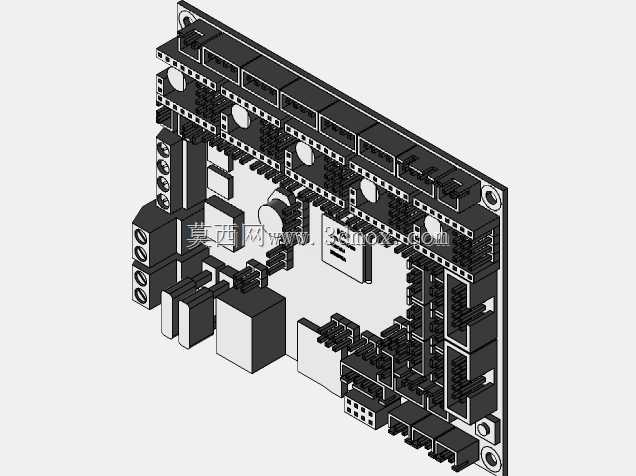

Bigtreetech skr v1.4 3D打印机主控板结构设计

这款主控板是面向桌面级FDM 3D打印设备开发的核心控制载体，主要应用在消费级DIY 3D打印机、小型商用桌面3D打印设备的电控系统搭建场景中，承担设备全运行流程的指令运算、信号分发、动力驱动管控的核心作用，是3D打印设备实现精准运动控制、温度调控、功能拓展的核心硬件载体。在实际设备运行过程中，该主控板可对接多轴步进电机驱动模块，接收上位机切片软件传输的G代码运动指令，将数字指令转化为电机驱动脉冲信号，精准控制X/Y/Z三个运动轴以及挤出机构的步进电机运转，实现打印头按照预设路径完成熔融耗材的逐层堆叠成型；同时板载预留的温度采集接口可对接喷头、热床的温度传感器，实时采集温度数据并通过PID算法调控加热回路的通断，将打印腔室、喷头、热床的温度稳定在耗材熔融成型所需的区间内，保障打印过程中耗材熔融状态稳定，避免因温度波动出现翘边、堵头、层间粘合不足等打印缺陷。从设计思路来看，这款主控板采用模块化布局思路，将驱动安装位、电源输入接口、拓展功能接口、信号接线端子按照接线操作的便捷性分区排布，电源输入区域设置在板边一侧，强电接线端子与弱电信号端子保持足够的安全间距，避免强电干扰影响弱电信号传输稳定性；步进驱动采用可插拔式安装座设计，用户可根据自身设备的驱动需求，匹配不同电流规格、不同细分精度的步进驱动模块，无需更换整块主控板即可完成驱动配置升级，大幅降低设备电控部分的迭代改造成本。板体四角预留标准固定安装孔位，安装孔位间距匹配通用3D打印机电控箱的安装螺柱布局，可直接固定在常规尺寸的设备电控仓内，板体整体外形为规整矩形，边缘无突出的异形结构，安装时无需额外定制异形固定支架，可适配绝大多数开源3D打印机的电控安装空间；接线端子全部采用带卡扣的插拔式接线座，接线时无需焊接，将对应功能的导线压接冷压端子后直接插入端子座即可完成接线，既降低了设备组装的接线难度，也方便后期设备维护时的线路排查与部件更换。板体上预留的多组拓展接口可对接自动调平传感器、断料检测模块、 filament runout传感器、Wi-Fi传输模块等拓展功能配件，用户可根据自身的使用需求拓展对应的设备功能，比如加装自动调平传感器后可实现打印平台的自动平整度检测与补偿，免去手动调平的繁琐操作；加装断料检测模块后可在耗材耗尽时自动暂停打印，避免设备空打造成的打印失败与耗材浪费。整体板型的元件排布充分考虑了长时间运行的散热需求，发热较大的电源管理元件、驱动安装区域预留了足够的散热空间，用户可根据运行负载情况加装散热风扇或者散热片，保障主控板在长时间连续打印的工况下保持稳定运行，不会因为元件积热出现运行卡顿、信号丢步、温控失准等问题，可满足桌面级3D打印机单次数十小时连续打印的运行稳定性需求。
