集成行星减速器的无刷伺服驱动装置

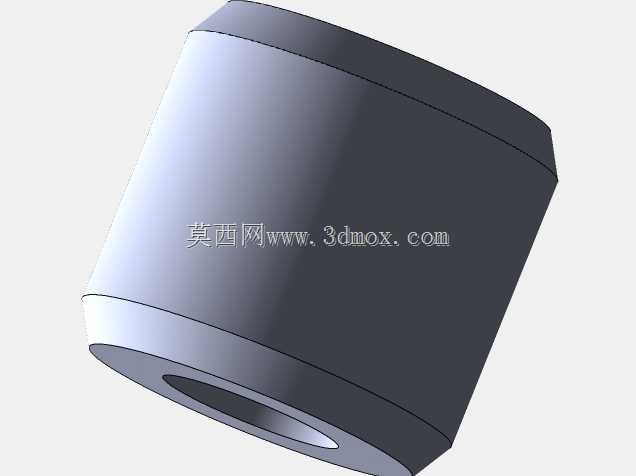

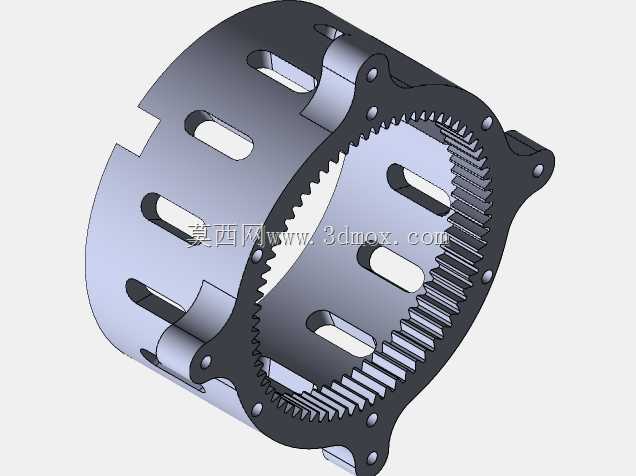

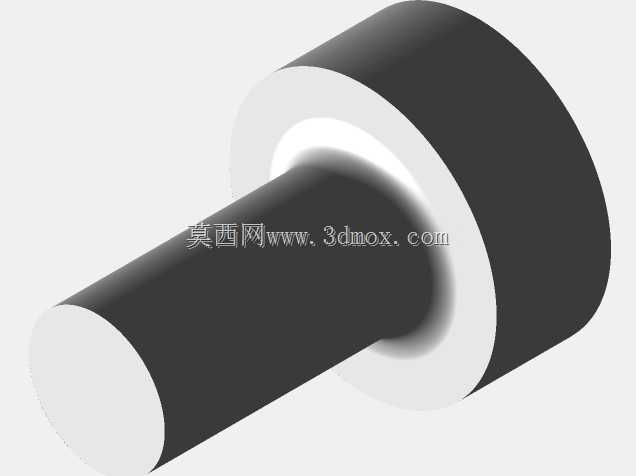

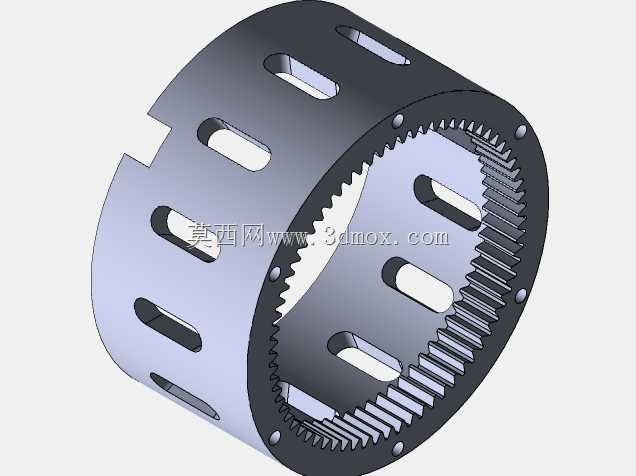

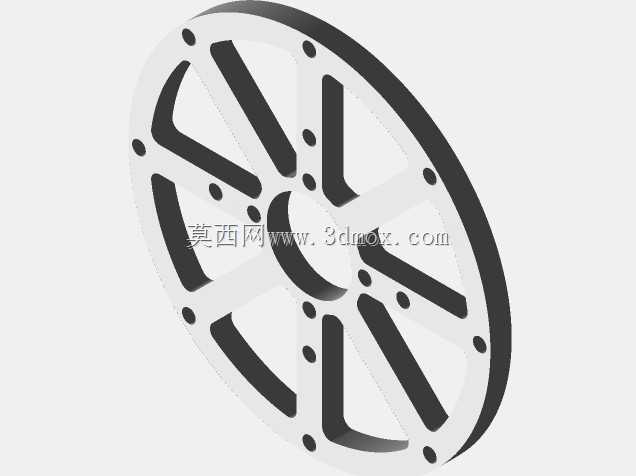

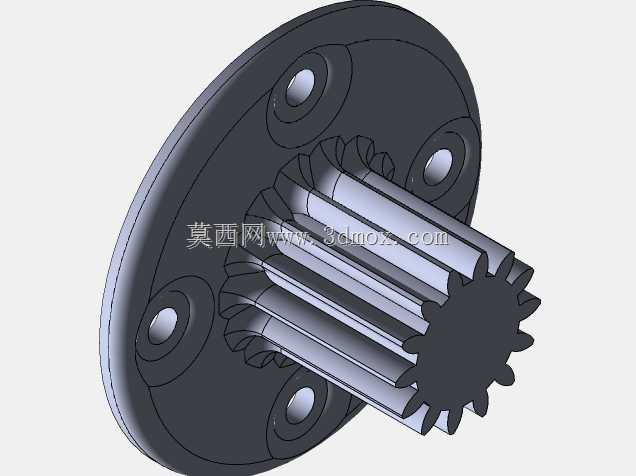

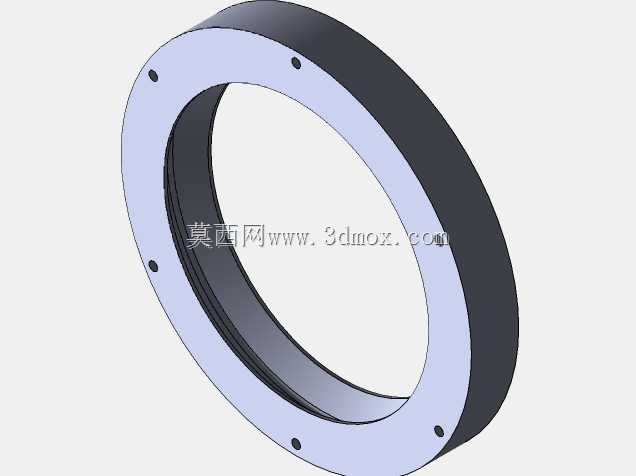

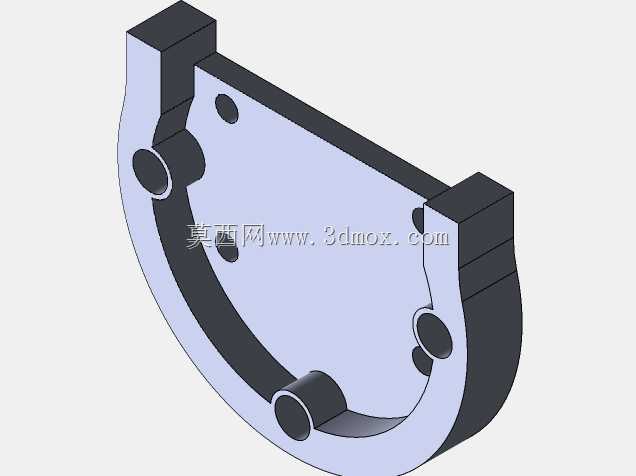

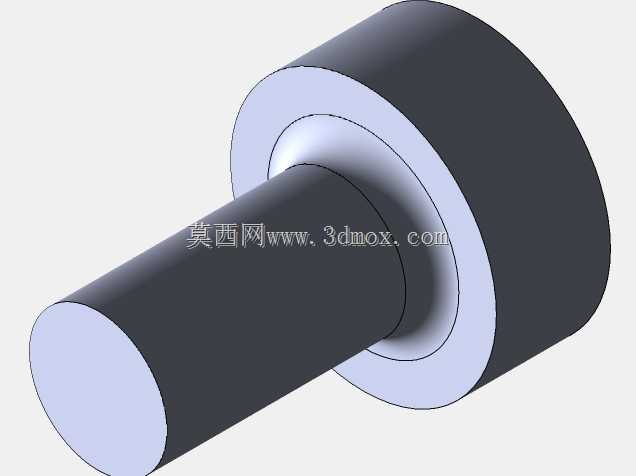

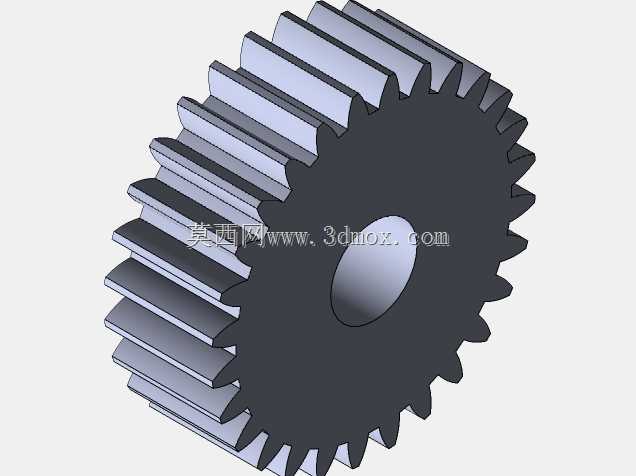

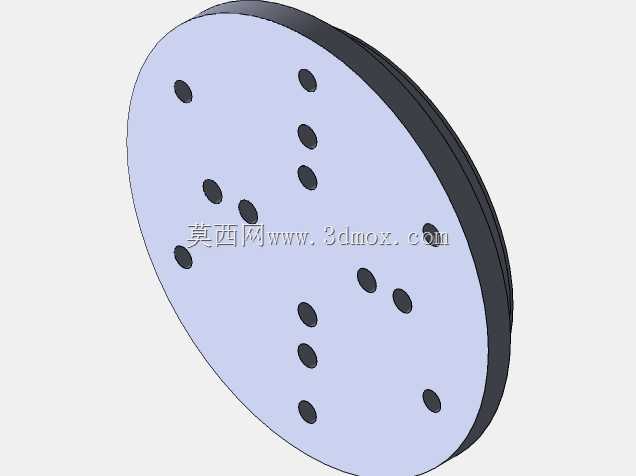

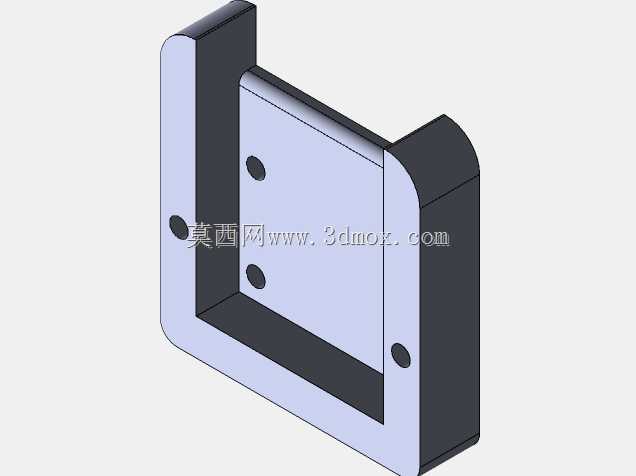

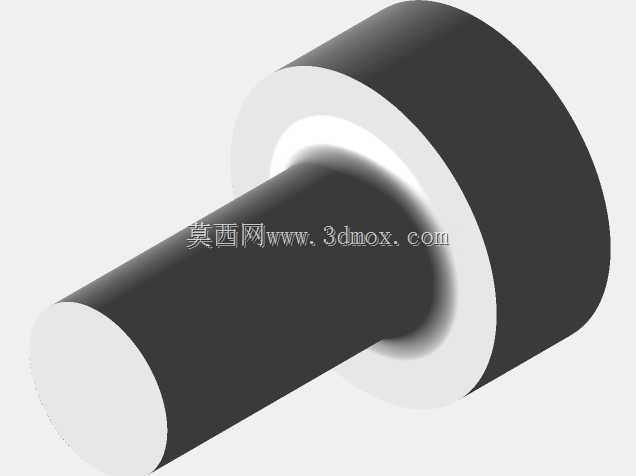

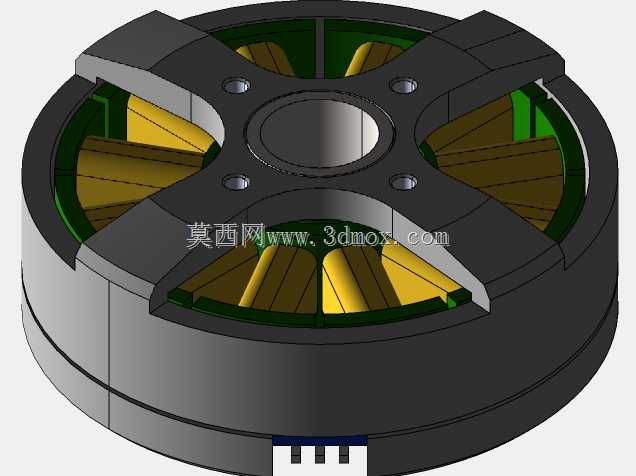

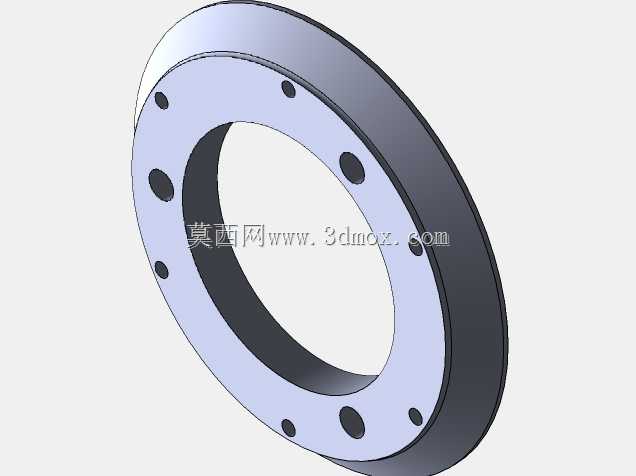

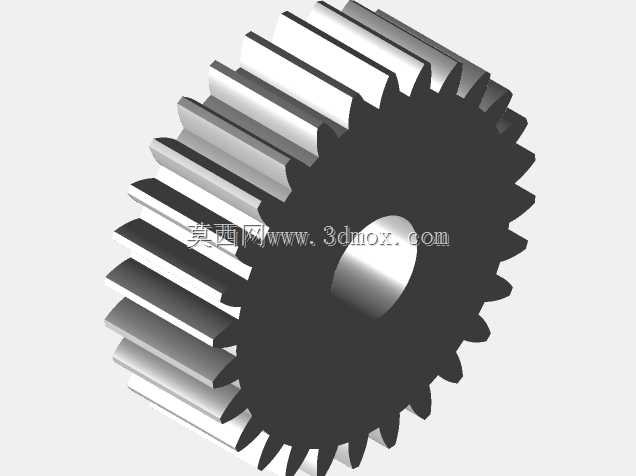

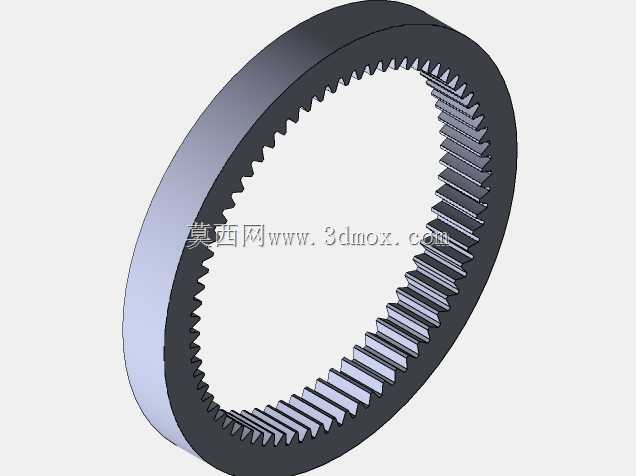

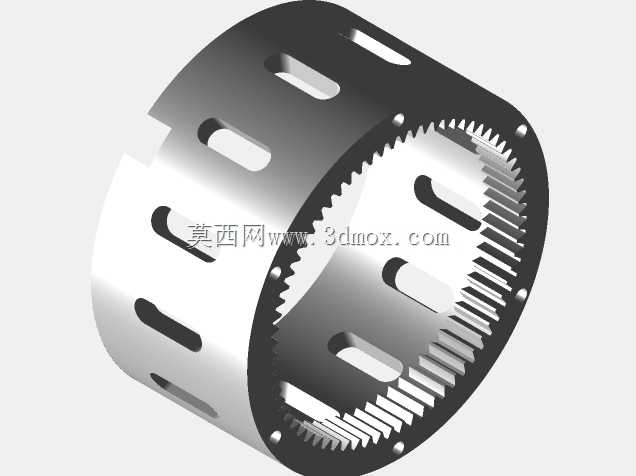

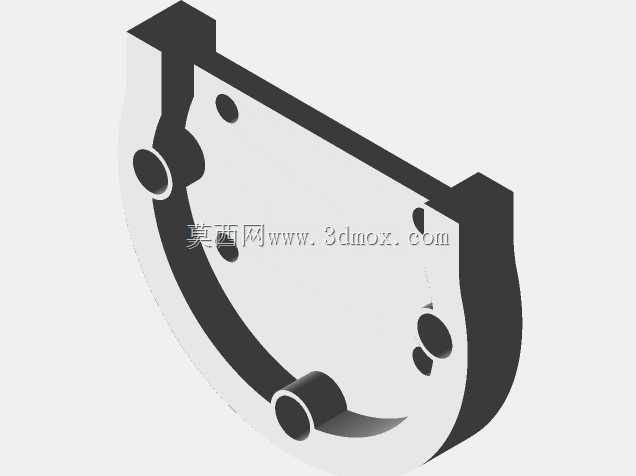

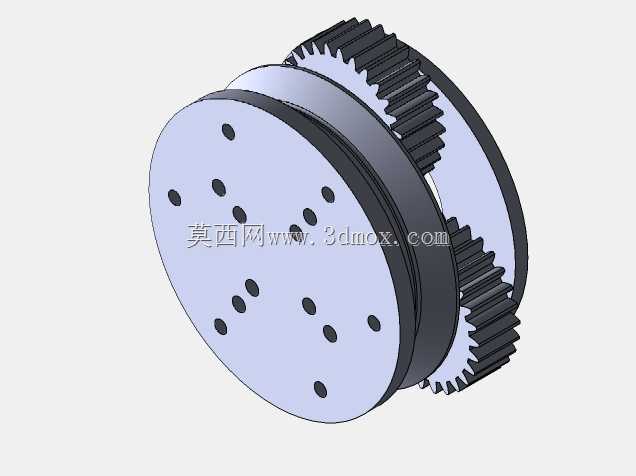

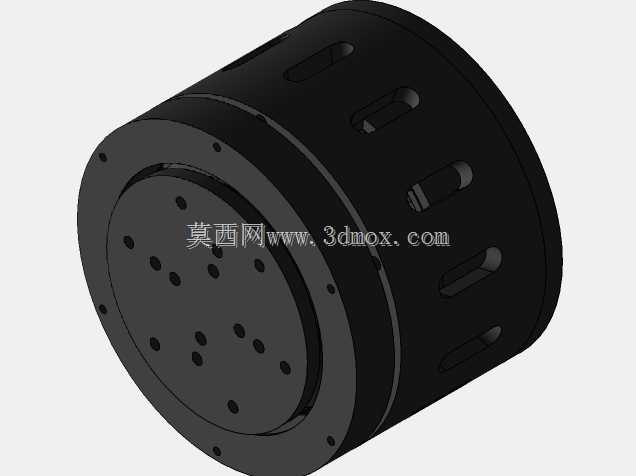

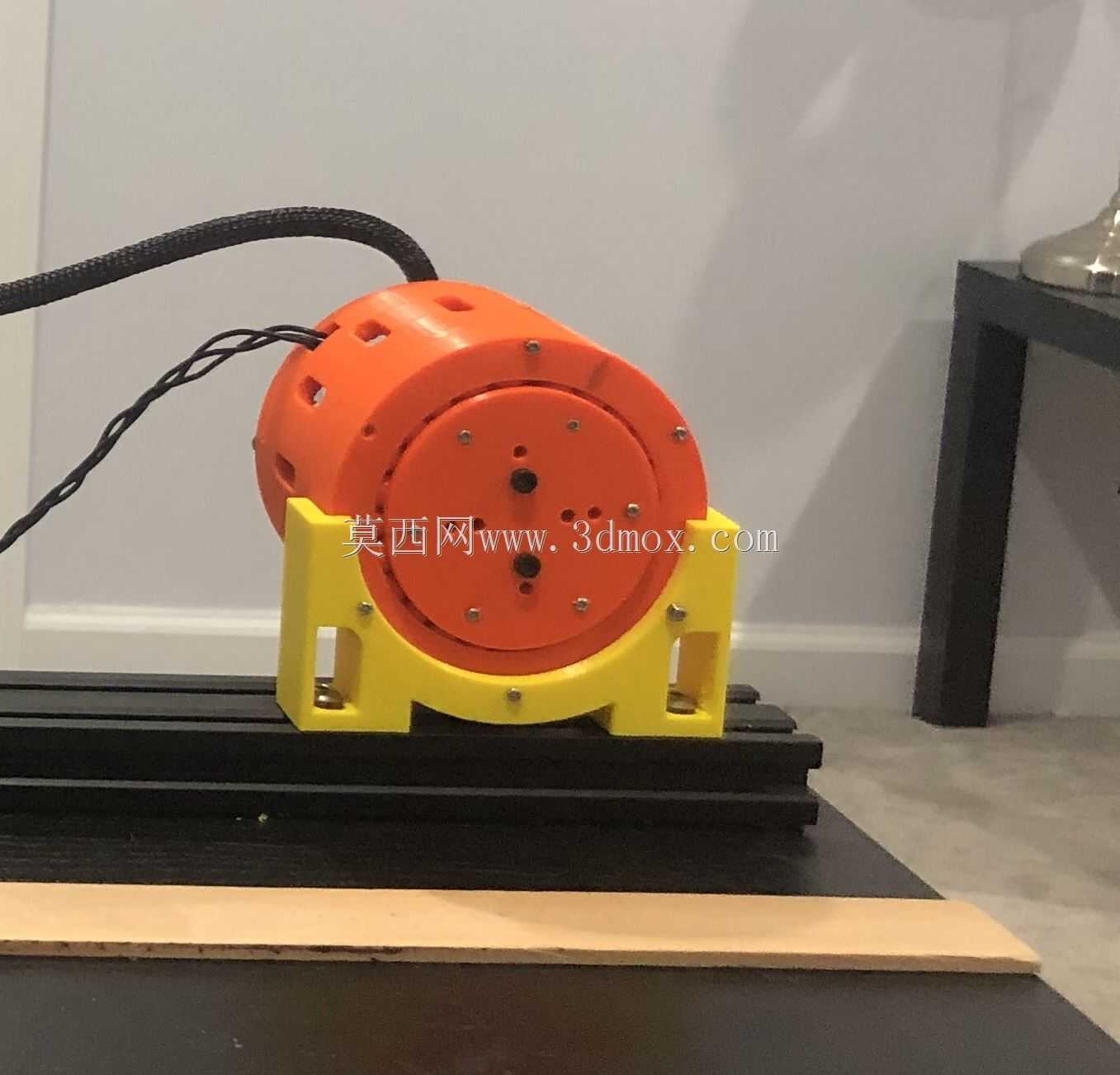

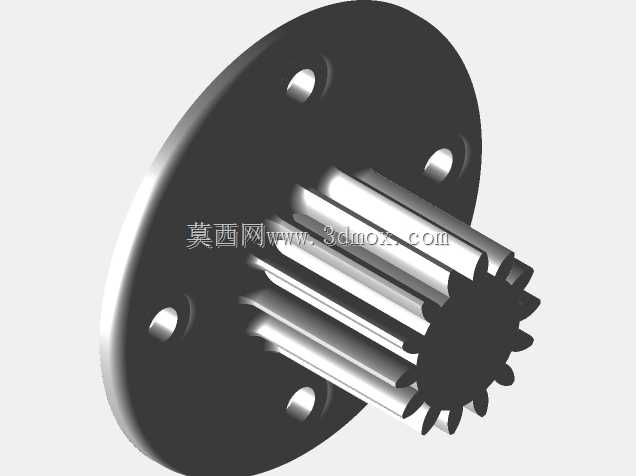

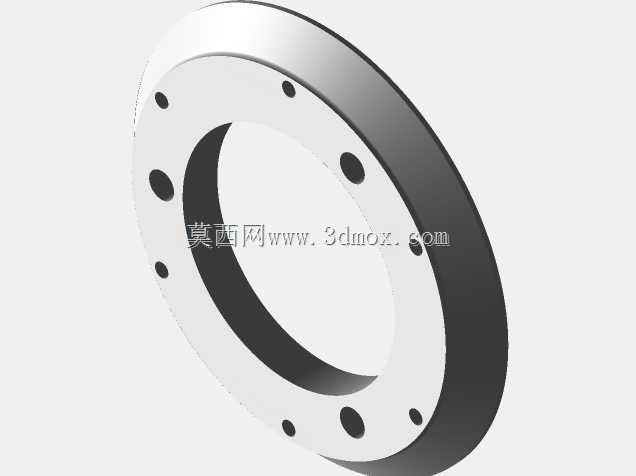

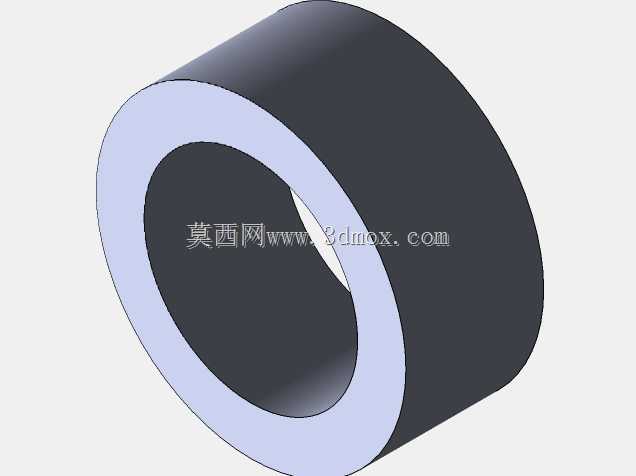

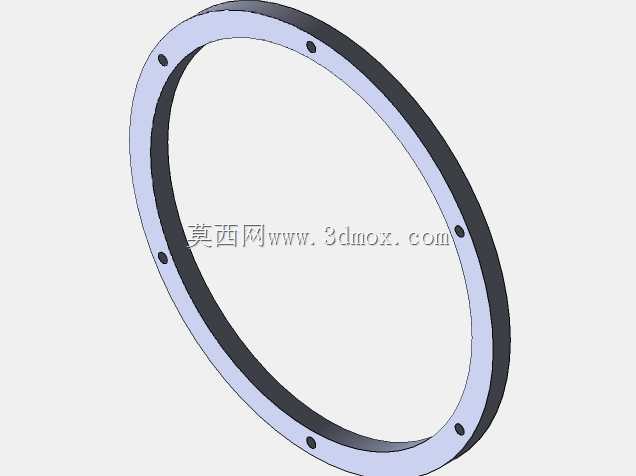

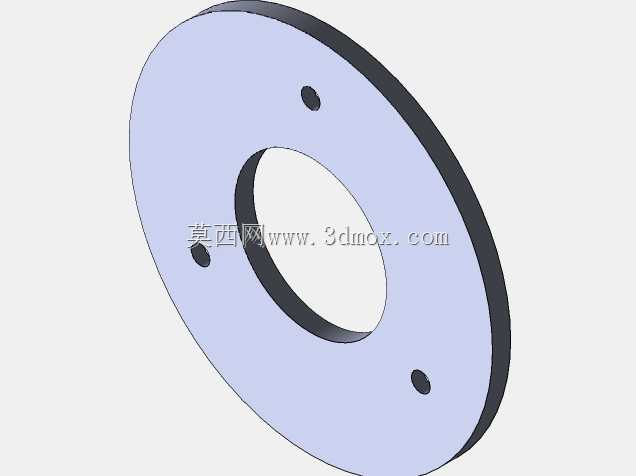

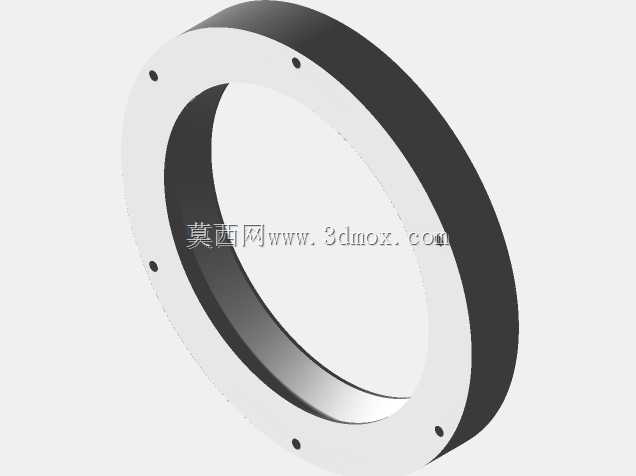

这款集成式无刷伺服驱动单元，主要面向小型机械臂关节、桌面级机器人执行端、轻型自动化作业模组等对安装空间、传动精度有较高要求的应用场景，可直接作为机械手腕部回转驱动、小型仿生机器人关节动力源，替代传统分散式电机搭配独立减速器的组装方案，大幅缩减传动链路的装配公差与占用空间。该装置将无刷动力电机、5:1减速比行星减速结构、AS5047磁电编码器深度整合，无需额外搭配外置减速箱与位置检测元件，即可实现高精度闭环位置控制，输出端可直接连接作业负载，省去了传统方案中电机与减速器对接的同轴度调校、联轴器选型安装等繁琐工序，能有效降低小型机器人、自动化执行机构的开发与装配门槛。从设计思路来看，整套结构采用模块化集成理念，动力段选用高功率密度无刷电机作为动力核心，在有限的圆柱腔体内容纳足够的绕组与磁钢，保证持续输出扭矩的同时控制整体径向尺寸；减速段采用行星轮系结构，5:1的减速比设定兼顾了输出扭矩提升与转速响应速度，既可以将电机的高转速低扭矩输出转化为关节驱动所需的低转速大扭矩，又不会因减速比过大导致动态响应滞后；位置检测端采用非接触式磁编码器，直接检测输出端的实际转角位置，避免了传统电机端编码器因传动间隙带来的位置误差，可实现输出端位置的直接闭环，重复定位精度能够满足小型机器人关节的作业要求。外形结构上，驱动主体采用圆柱式布局，外部橙色壳体预留多组散热与安装孔位，既可以通过壳体孔位实现径向固定，也可搭配专属的黄色安装支架实现快速装夹；配套的安装支架采用对称式抱夹结构，底部预留标准型材安装槽位，可直接固定在工业铝型材、平板安装基座上，安装时无需额外定制转接法兰，支架的弧形抱夹面与电机壳体完全贴合，保证装夹的同轴度与连接刚性，避免运行过程中出现振动偏移。接线端采用侧出式走线设计，动力线与编码器信号线分离排布，减少动力信号对位置检测信号的电磁干扰，出线位置预留足够的线缆弯曲半径，适配关节回转过程中的线缆摆动需求，不会因关节往复转动出现线缆拉扯磨损的问题。在实际应用中，该驱动单元可直接适配桌面级六轴机械臂的腕部关节、小型协作机器人的末端摆动轴、教育类机器人的回转关节，也可用于轻型自动化设备的点位回转工位，相比传统分立传动方案，整体装配空间可缩减40%以上，传动背隙控制在极小范围内，能够满足轻载作业场景下的高精度位置控制需求，同时集成化的结构也降低了后期维护的复杂度，出现故障时可直接整体更换驱动单元，无需拆解调试传动链路。
