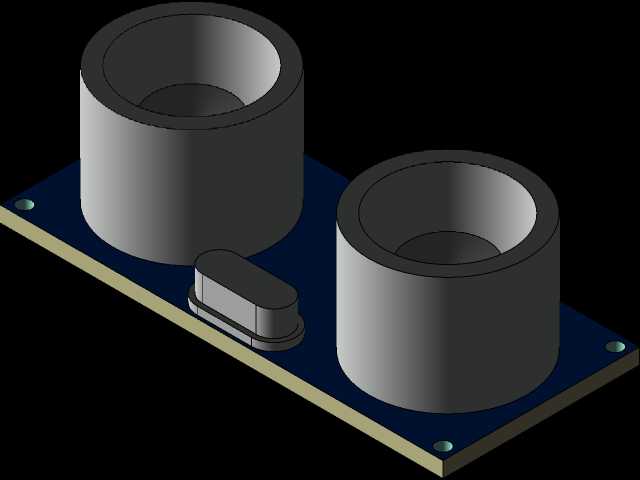

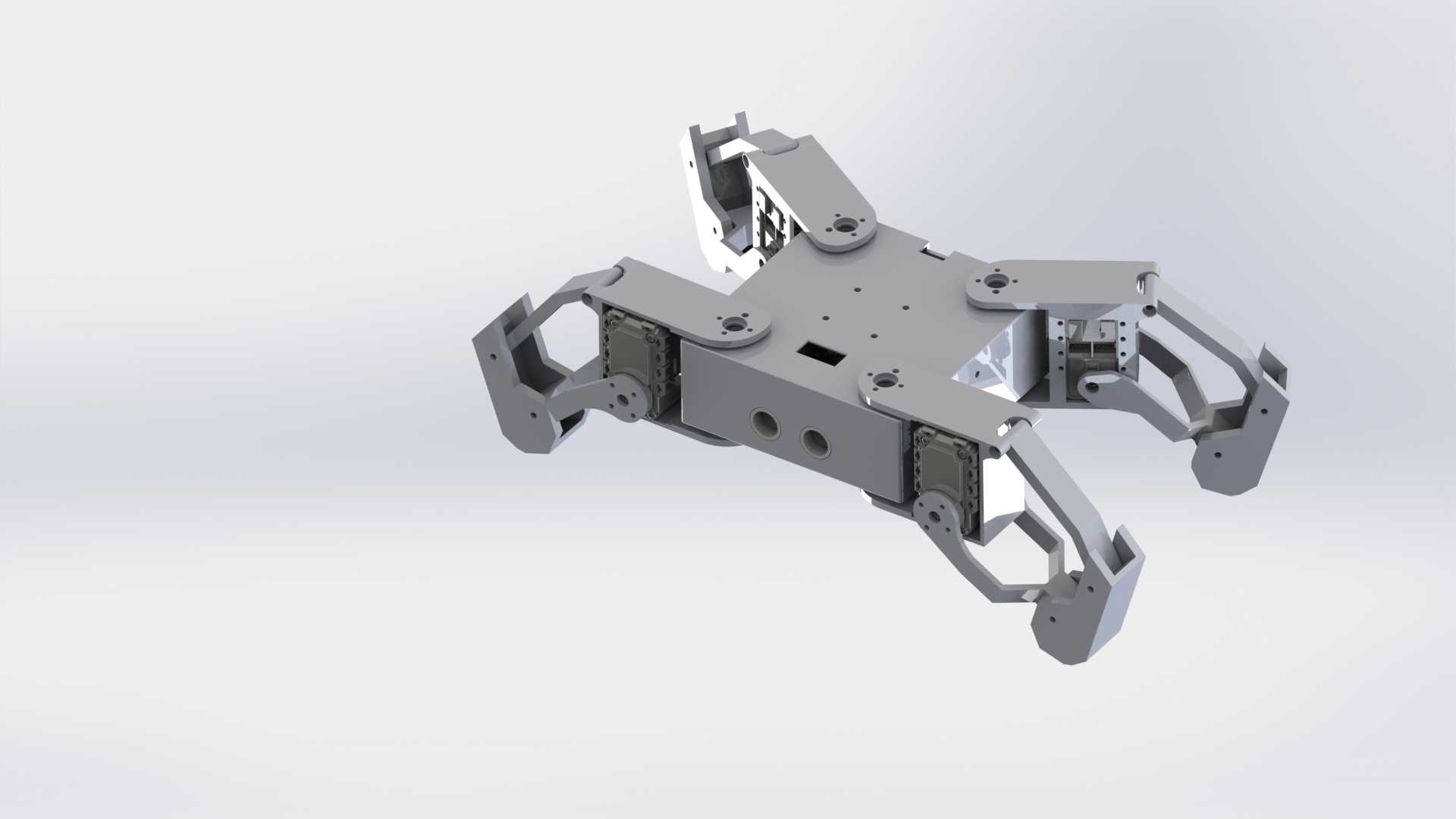

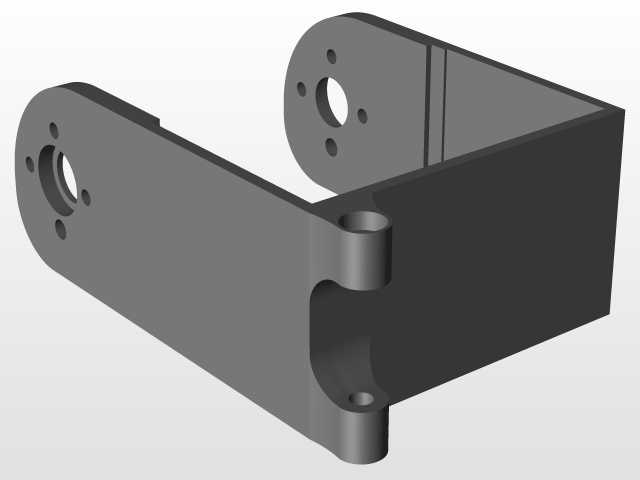

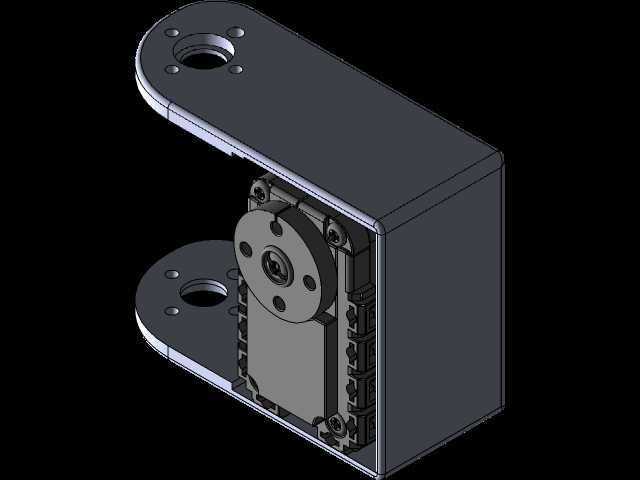

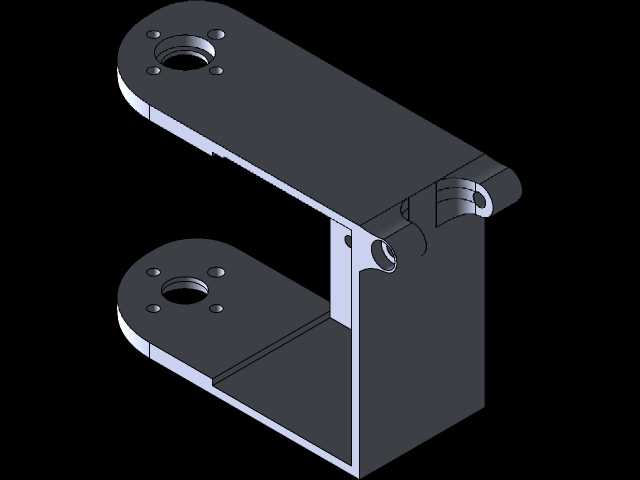

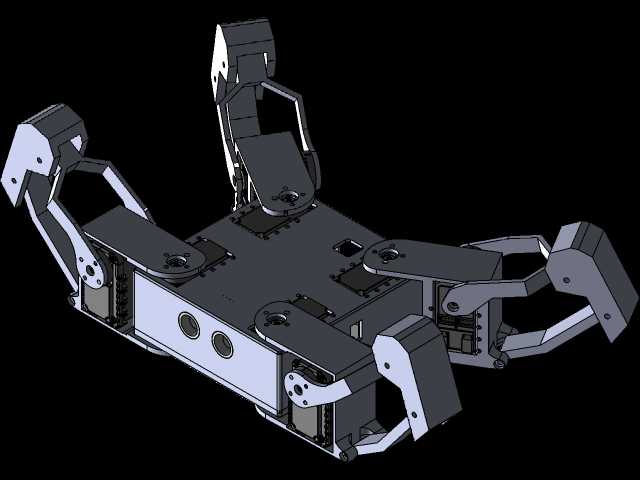

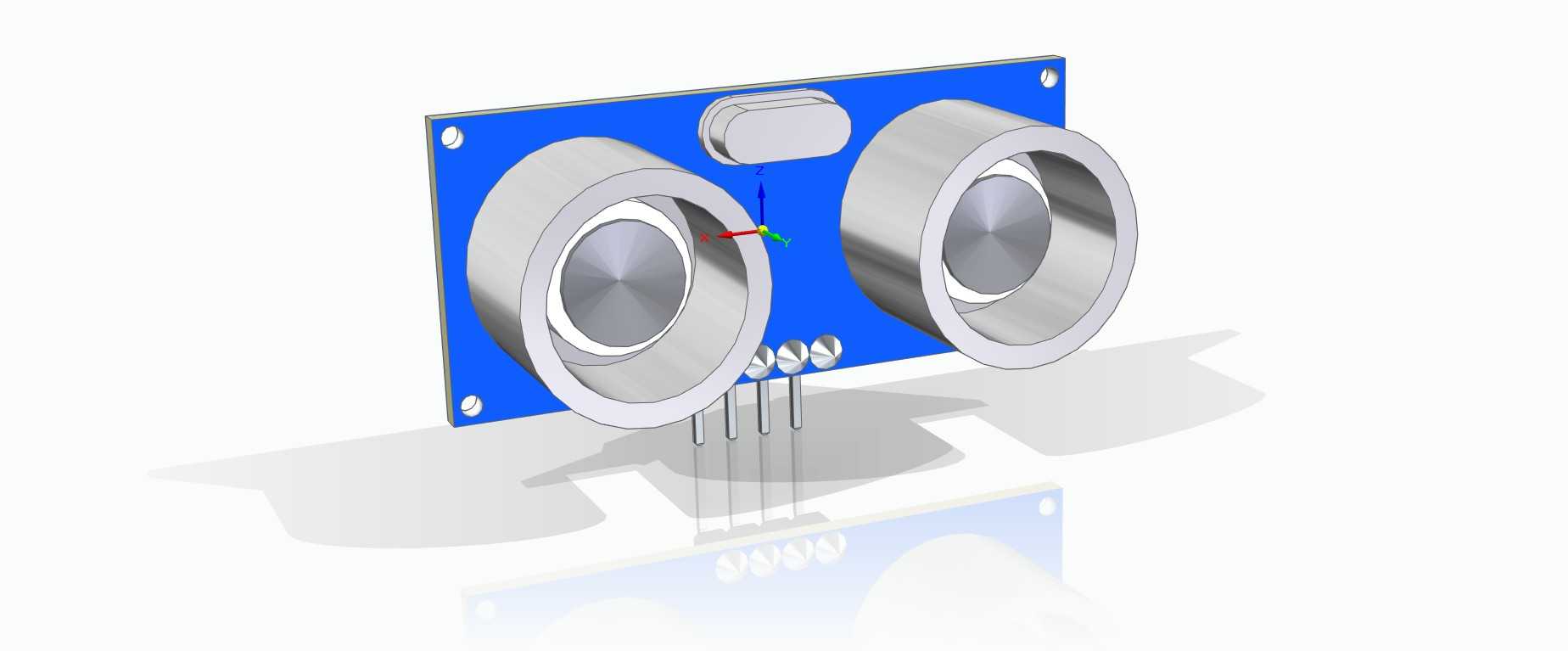

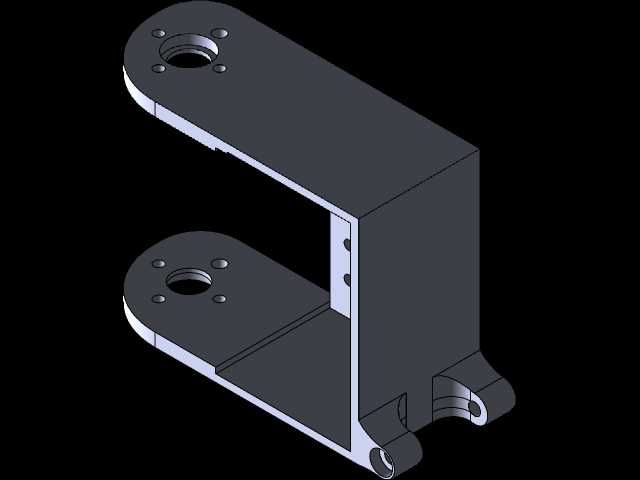

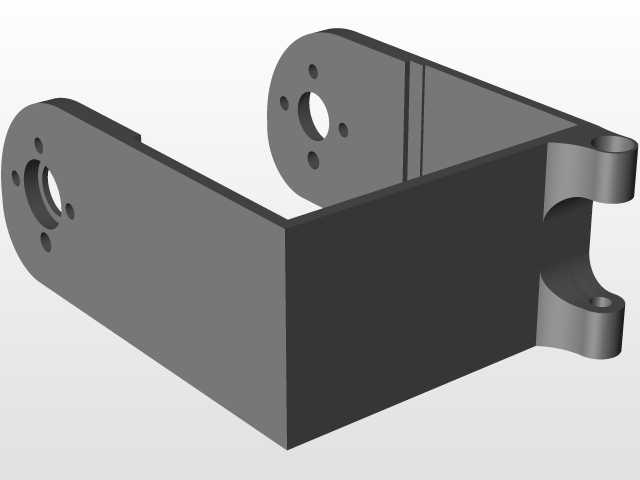

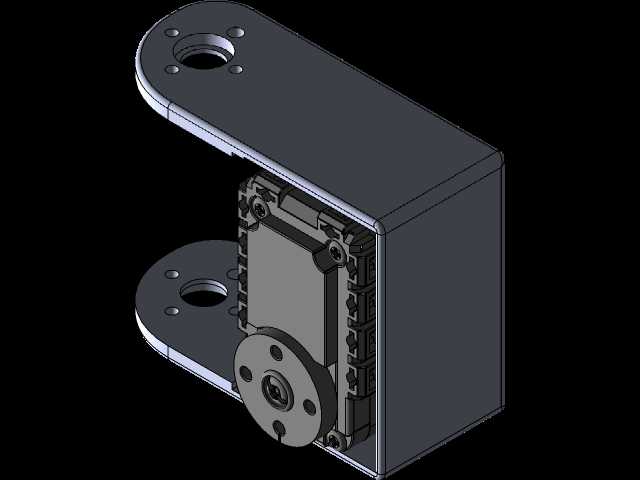

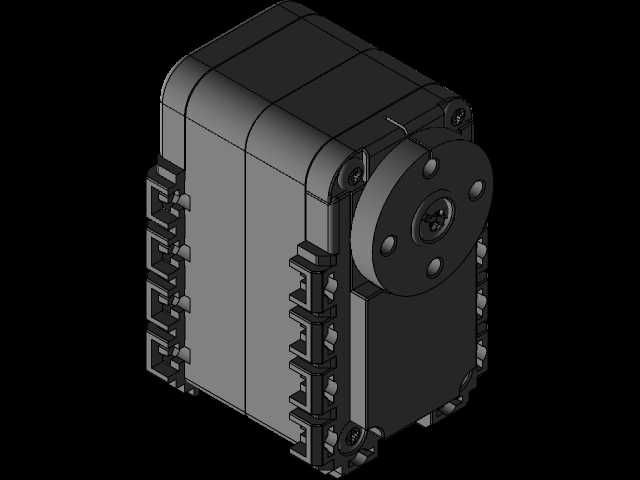

这套四足仿生移动结构的核心设计目标,是在紧凑的机身尺寸下实现稳定的多地形行走能力,适配小型教育科研场景下的运动算法验证需求,整体机身采用上下分层的板式承载结构,上层板预留多组标准安装孔位,可直接固定控制板、电池、传感模块等外设,下层板作为舵机安装基准面,所有舵机安装位均设计有定位止口,避免装配过程中出现舵机偏斜导致的运动卡滞问题。四条机械足采用对称式连杆铰接结构,每条腿配置两个Dynamixel AX-12A舵机分别负责髋关节摆动与膝关节屈伸,舵机输出轴与连杆之间采用扁位配合加顶丝固定的连接方式,相比传统的键连接更适合小尺寸结构的装配,同时能传递足够的扭矩应对行走过程中的冲击载荷。从实际应用场景来看,
这类小型四足结构可用于高校机器人课程的教学演示,让学生直观理解多自由度串联连杆的运动学解算逻辑,也可搭载小型视觉模块、环境检测传感器,用于室内巡检、狭小空间探测等场景的原型验证,相比轮式移动结构,它能跨越高度不超过自身腿长三分之一的障碍物,在不平整的地面、有小幅台阶的环境下依然能保持机身稳定,不会出现轮式结构容易打滑、卡滞的问题。设计过程中优先考虑了运动控制的便捷性,机身的重心位置经过反复调整,落在四条腿支撑多边形的几何中心附近,静止状态下不需要舵机持续输出大扭矩就能保持姿态稳定,降低了空载状态下的舵机负载与功耗,同时腿部连杆的长度比例经过优化,摆动过程中足端的运动轨迹平滑,不会出现运动死点,配合ezbV4控制器的内置运动学算法,
不需要开发者从零编写底层的舵机协同控制代码,只需要发送简单的运动指令就能实现前进、后退、转向、蹲起等基础动作。在安装边界方面,整体机身的长宽尺寸控制在200毫米以内,腿部完全展开时的总宽度不超过280毫米,机身主体距离地面的最小高度为35毫米,足端采用圆弧过渡的接触面,接触地面时不会出现应力集中导致的结构磨损,所有铰接位置均预留了0.2毫米的装配间隙,既不会因为间隙过大导致运动精度下降,也不会因为加工公差导致装配后转动卡涩。结构上所有的板材零件均采用等厚设计,可直接通过板材切割加工成型,不需要复杂的五轴加工工序,降低了原型制作的成本,舵机的走线全部通过机身板上的预留过线孔收纳在上下两层板之间的空腔内,
避免行走过程中线缆与外部环境剐蹭导致的线路损坏,同时也让整体外观更加整洁。在功能特性上,这套结构的舵机安装位支持同规格舵机的快速替换,不需要重新加工连接零件,当单个舵机出现故障时可以在几分钟内完成更换,降低了后期维护的难度,腿部的连杆上预留了多组安装孔,可以根据实际使用需求调整足端的活动范围,适配不同的运动速度与越障高度要求,机身顶部的扩展孔位兼容通用的创客类安装标准,可直接固定各类开源硬件模块,不需要额外设计转接支架。从结构强度角度来看,主要受力的连杆部位均做了加厚处理,铰接位置的受力方向与板材平面平行,充分利用板材的抗弯强度,在1千克以内的负载下不会出现明显的结构变形,完全满足小型科研原型的负载需求,足端的接触部位可根据使用场景更换橡胶垫、防滑钉等不同配件,在光滑瓷砖面、粗糙水泥面、短绒地毯等不同地面材质下都能获得足够的抓地力,避免行走过程中出现打滑侧移的问题。
