巴哈赛车悬架系统直立连接构件

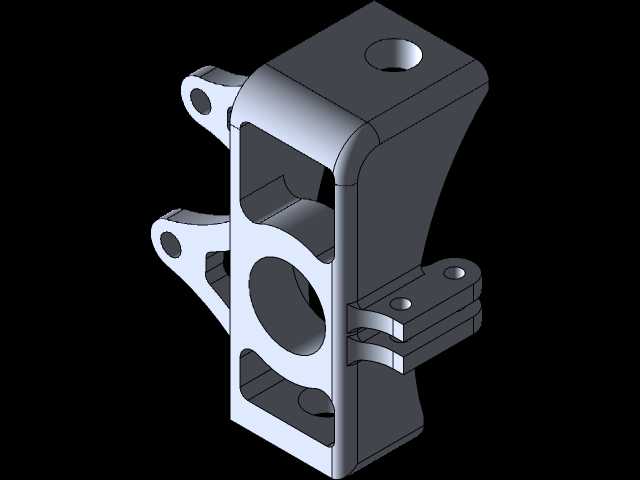

　　该构件是SAE巴哈越野赛车悬架系统中的核心承载连接件，承担着轮端与悬架摆臂、减震器之间的载荷传递作用，在非铺装路面的越野竞速场景中，需要持续承受冲击载荷、侧向力与制动力矩的复合作用，其结构可靠性直接决定赛车行驶过程中的操控稳定性与部件耐用性。从结构设计逻辑来看，该构件采用一体化镂空式框架构型，主体为变截面箱式承载结构，在保证整体刚度的前提下尽可能去除非承载区域的材料，实现轻量化与结构强度的平衡，适配巴哈赛车对簧下质量控制的严苛要求——簧下质量的降低能够有效提升车轮对颠簸路面的跟随性，减少冲击向车架的传递，优化整车行驶质感。构件上部设置的同轴通孔用于减震器下安装点的铰接配合，孔位周边做了加厚凸台处理，避免铰接点处的应力集中，

　　在长时间高频冲击下不会出现孔位变形、开裂的问题；侧面延伸出的两组带孔支耳分别对应上、下横摆臂的安装接口，支耳的孔位同轴度、安装面平面度都有较高的公差要求，保证摆臂铰接后运动无卡滞，定位精度符合悬架K&C特性的设计要求；下部的夹式安装结构用于固定转向节或者轮轴连接座，夹紧面设计有防滑定位槽，配合螺栓锁紧后能够传递大扭矩，避免轮端在大载荷冲击下出现相对窜动。在安装边界层面，该构件的各安装孔位间距、支耳伸出角度都经过悬架运动学仿真校核，在车轮上下跳动、转向的全行程内，不会与周边的制动管路、轮毂、车架结构发生运动干涉，构件的外形轮廓做了多处圆角过渡处理，既减少了应力集中风险，也避免越野行驶中飞溅的石块、泥土在棱角处堆积卡滞。

　　从实际使用场景出发，巴哈赛事的赛道包含乱石滩、陡坡、泥地、飞跃跳台等多种复杂工况，该构件的材料选型通常对应高强度铝合金或者高强度钢，三维建模过程中对各承载截面做了等强度设计，不同区域的壁厚根据受力仿真结果做差异化设置：高载荷传递路径上的壁厚更大，非主要承载的区域则做镂空开窗处理，既满足强度要求，也控制了整体重量。构件上的多个镂空窗口同时兼具减重、排泥的作用，在泥地行驶时，进入构件内部的泥浆可以通过窗口快速排出，不会在构件内部积留增加额外重量，也避免泥浆干结后影响铰接点的运动灵活性。在建模细节处理上，所有的安装孔位都预留了标准衬套的压装余量，支耳的夹紧槽处设计有螺栓过孔与防松垫片的安装空间，构件的外表面所有棱边都做了倒角处理，

　　避免加工、装配过程中出现锐边划伤的问题，同时也能减少应力集中源。该构件的设计完全围绕巴哈赛车的赛事需求展开，没有多余的冗余结构，每一处构型都对应明确的功能需求：上部的凸台结构用于提升减震器安装点的局部刚度，侧面的加强筋连接各支耳与主体框架，将支耳承受的载荷快速分散到整个构件截面，避免局部应力过大导致的结构失效；下部的夹装结构采用双螺栓锁紧设计，相比单螺栓结构能够提供更大的夹紧力，在承受大侧向冲击时不会出现连接松动的问题。对于从事赛车结构设计、非标承载构件设计的工程师而言，该模型的结构处理方式具备较高的参考价值，其等强度镂空设计、多安装点的布局逻辑、应力集中的规避处理，都可以迁移到其他需要兼顾轻量化与高强度的承载构件设计中，尤其是在越野装备、特种行走机械的悬架连接件设计中，这种兼顾功能、重量、可靠性的构型思路具备很强的实操参考意义。
