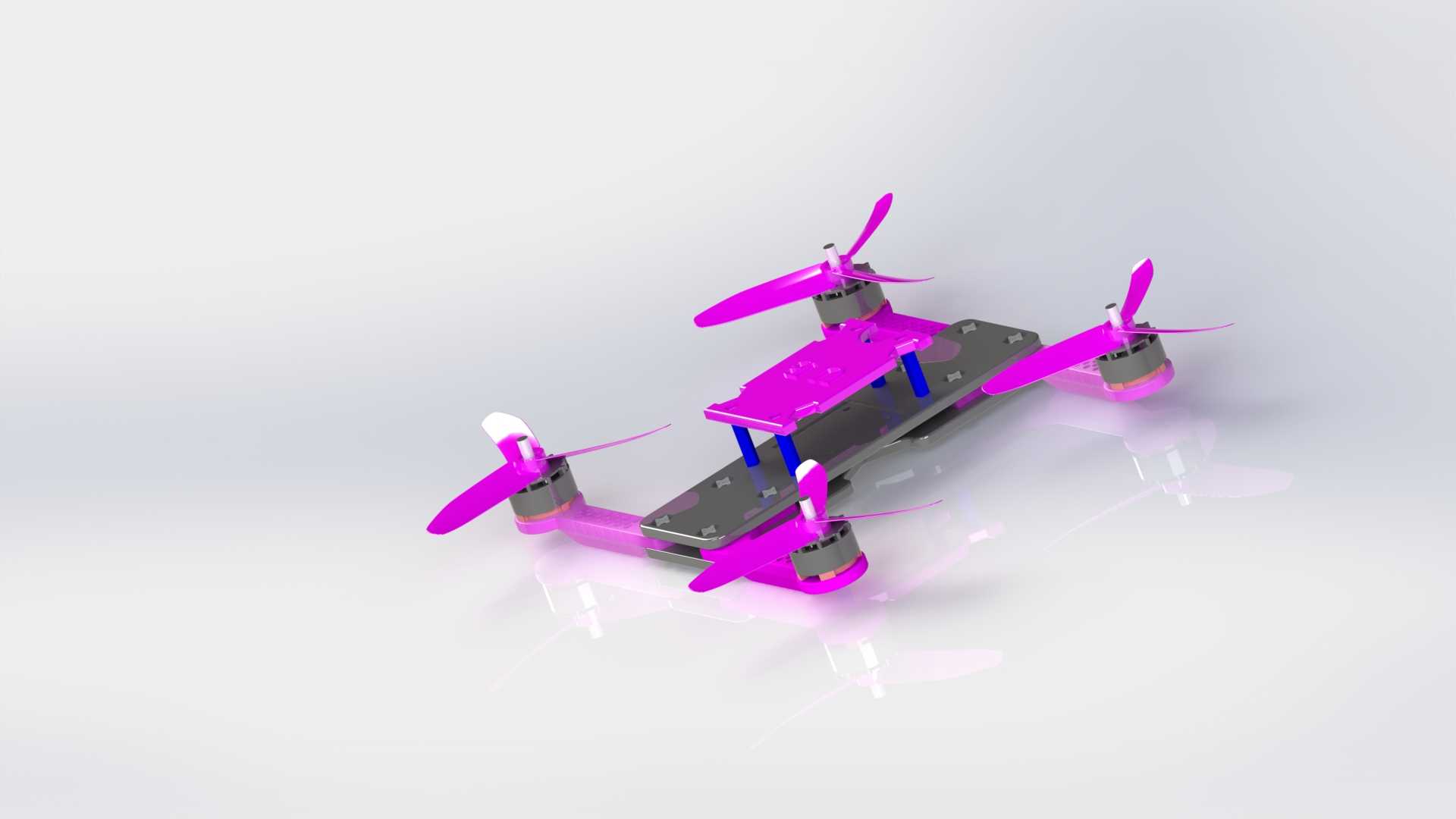

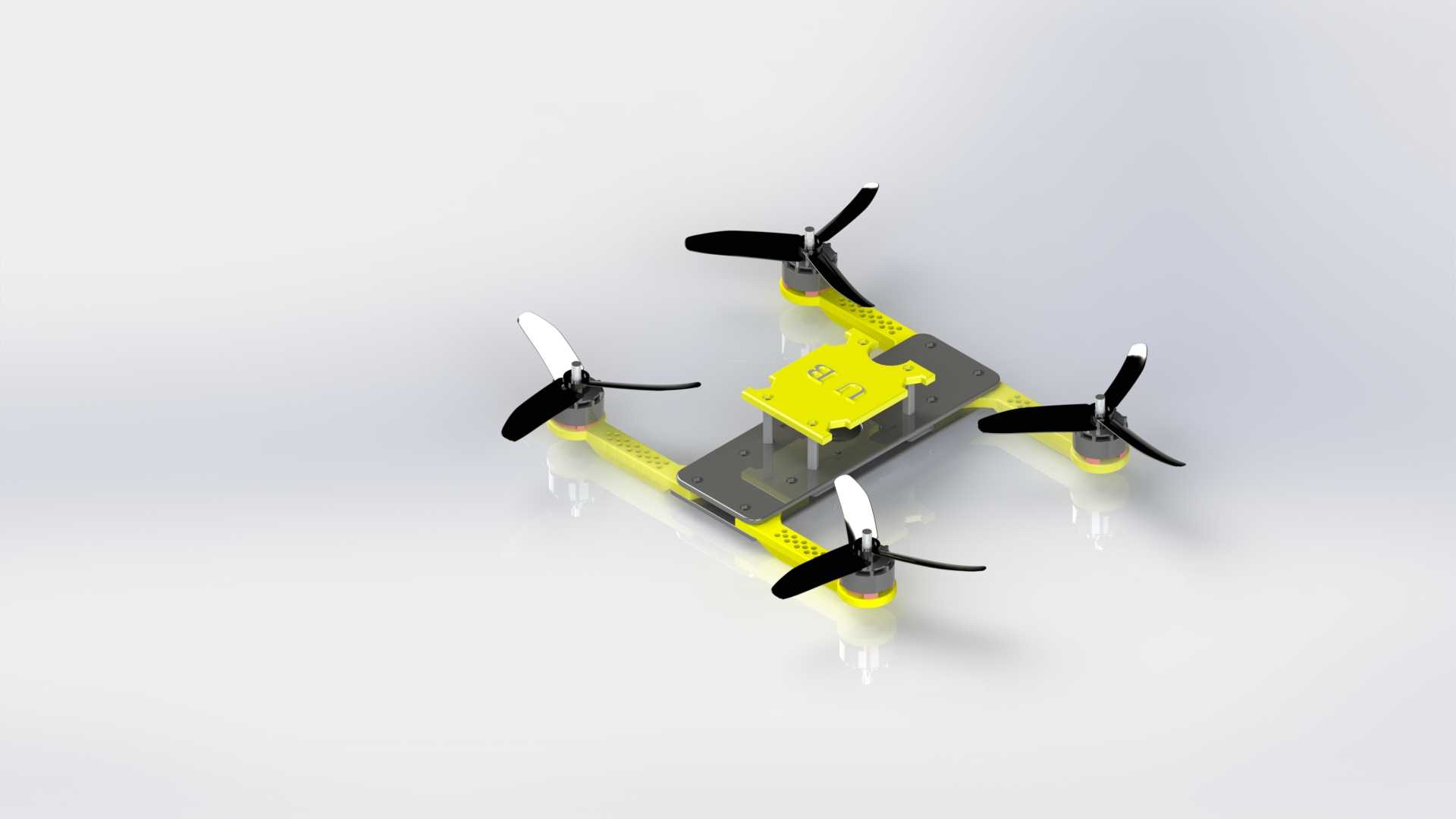

可3D打印H型四旋翼无人机机架结构

　　这款H型布局的四旋翼机架，核心定位是适配桌面级FDM3D打印工艺制作，面向个人DIY飞行爱好者、小型无人机研发初期的结构验证场景使用，不需要开模或者复杂的机加工工序，只要有常规的桌面3D打印设备，选用ABS、碳纤维填充PETG这类具备足够强度和韧性的打印耗材，就能完成整套机架的制作，大幅降低小批量试制或者个人制作的成本与周期。

　　从实际使用场景来看，这类机架既可以作为入门飞手的练习机载体，也能搭载轻量化的航拍模块、小型环境监测传感器，用于低空近景拍摄、厂区园区的简易巡检作业，或者高校学生做飞控算法验证的实验平台，因为打印制作的门槛低，机架出现炸机损坏时，可以快速单独打印损坏的部件完成替换，不需要整体更换机架，日常维护的成本非常低。

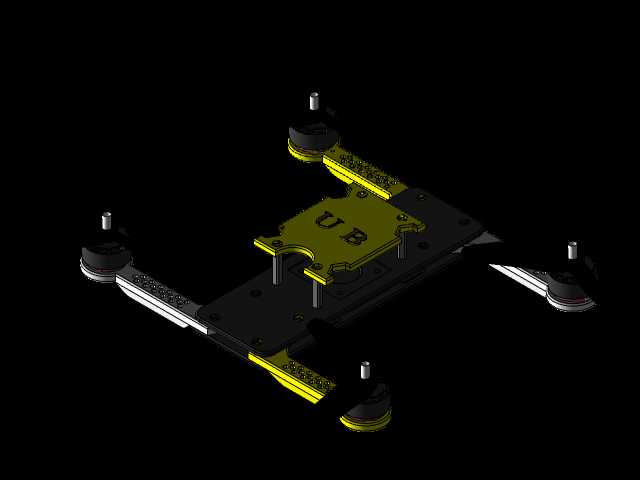

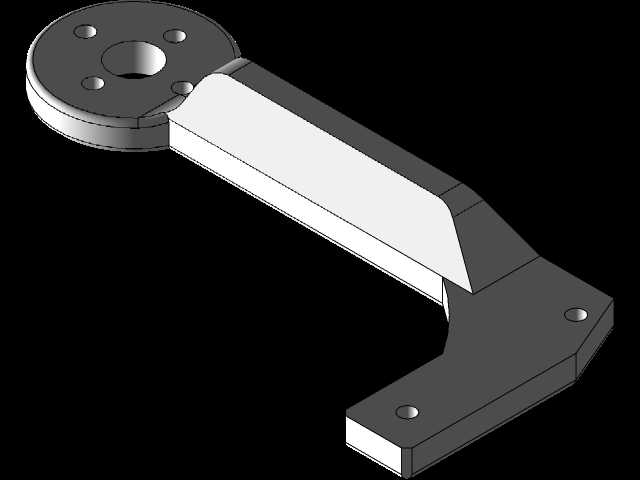

　　设计思路上采用了对称式H型布局，和常见的X型机架相比，H型的前后机臂间距更大，飞控板、电池、电调等核心部件的安装空间更规整，布线的时候可以沿着机臂的内置线槽走线，避免线材外露被螺旋桨打到，同时重心更容易调整到机架的几何中心，降低飞控的校准难度，提升飞行过程中的稳定性。机臂和中心板的连接位置做了加厚的凸台结构，并且预留了标准的电机安装孔位，适配市面上主流的22系列、23系列无刷电机的安装尺寸，不需要额外做转接件就能直接固定电机。

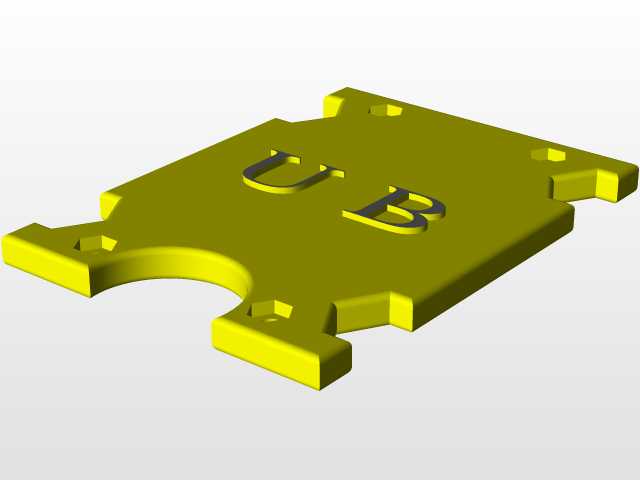

　　安装边界方面，中心板区域预留了两层安装位，上层可以放置飞控板、GPS模块，下层可以固定电池、电调、接收机等部件，两层之间预留了15mm的间隙，足够容纳常规的接线和减震垫，不会出现部件挤压的情况。机臂的长度设计兼顾了飞行效率和机架刚性，搭配8寸或者9寸的螺旋桨时，相邻桨叶之间有足够的安全间隙，不会出现打桨的问题，同时机臂的截面做了加强筋结构，在降低打印耗材用量的同时，保证机臂在飞行过程中不会出现明显的形变，避免因为机臂震颤影响飞行姿态的稳定性。

　　机架的所有打印部件都做了无支撑优化设计，打印的时候不需要添加额外的支撑结构，打印完成后只需要简单去除打印层纹的毛边就能直接组装，配合标准的M3螺丝、螺母就能完成整套机架的装配，不需要定制特殊的紧固件。脚架部分和机臂做了一体化的设计，预留了足够的离地高度，搭载云台或者底部挂载的传感器时，不会在起降过程中刮碰到地面，同时脚架的结构做了镂空处理，既减轻了整体重量，也能在降落的时候起到一定的缓冲作用，吸收降落时的冲击力，保护中心板上的精密电子元件。

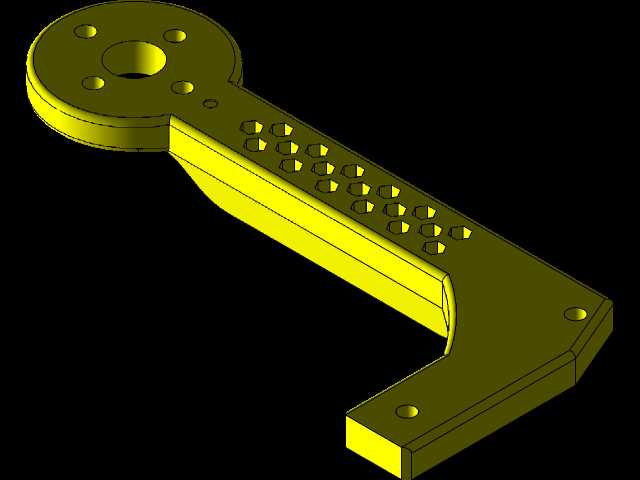

　　从结构强度的角度考虑，所有的受力位置都做了圆角过渡，避免应力集中导致的打印件断裂问题，比如机臂和中心板的连接位置、电机安装座的根部、脚架和机臂的衔接处，都做了R3以上的圆角处理，在正常飞行的受力状态下，不会出现应力集中导致的开裂。整个机架的打印件拆分设计也考虑了常规桌面3D打印机的打印尺寸，单个最大的打印部件尺寸不超过200mm，哪怕是打印尺寸较小的入门级3D打印机，也能顺利完成所有部件的打印，不需要拼接大尺寸部件，进一步降低了制作的门槛。

　　实际组装的时候，中心板上预留的安装孔位兼容主流的飞控安装孔距，不管是常用的F4、F7飞控，还是入门级的CC3D飞控，都能直接通过减震柱固定在中心板上，不需要重新打孔。电池安装位预留了绑带穿过的槽位，可以适配不同容量的3S、4S锂电池，通过调整电池的前后位置就能快速调整整机的重心，不需要额外增加配重块，减少不必要的飞行重量。电调的安装位置设计在机臂的根部，靠近电机的位置，可以缩短电调到电机的接线长度，减少线材的重量，同时也能利用飞行时的气流给电调散热，避免长时间飞行时电调过热。
