十六自由度四足仿生行走机械装置

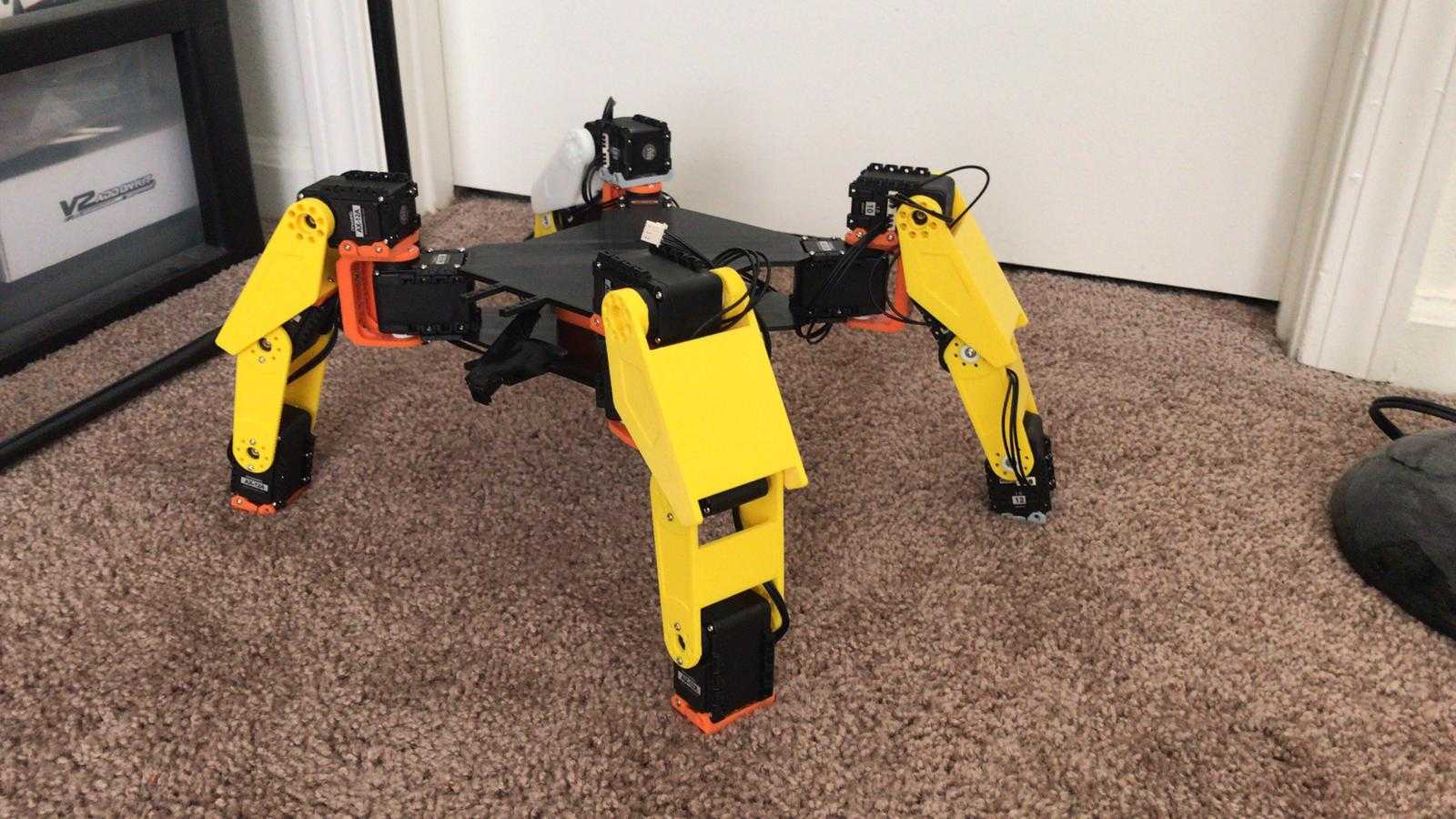

　　这款四足仿生行走装置的设计初衷，是面向非结构化地形的移动作业场景需求，区别于轮式、履带式移动平台对平整铺装路面的依赖，足式结构可以跨越台阶、碎石堆、狭窄沟壑等轮式设备无法通行的复杂地形，可适配灾后废墟探查、野外管线巡检、狭小空间作业侦查等场景的移动载体需求。整机采用16个自由度的配置方案，单条腿部分配4个转动自由度，分别对应髋部侧摆、髋部前后摆、膝关节俯仰、踝关节微调的动作维度，相比常见的12自由度四足结构，增加的踝关节自由度可以在足端触地时主动调整贴合角度，大幅提升不规则地面上的抓地稳定性，减少行走过程中的侧滑、倾覆风险。

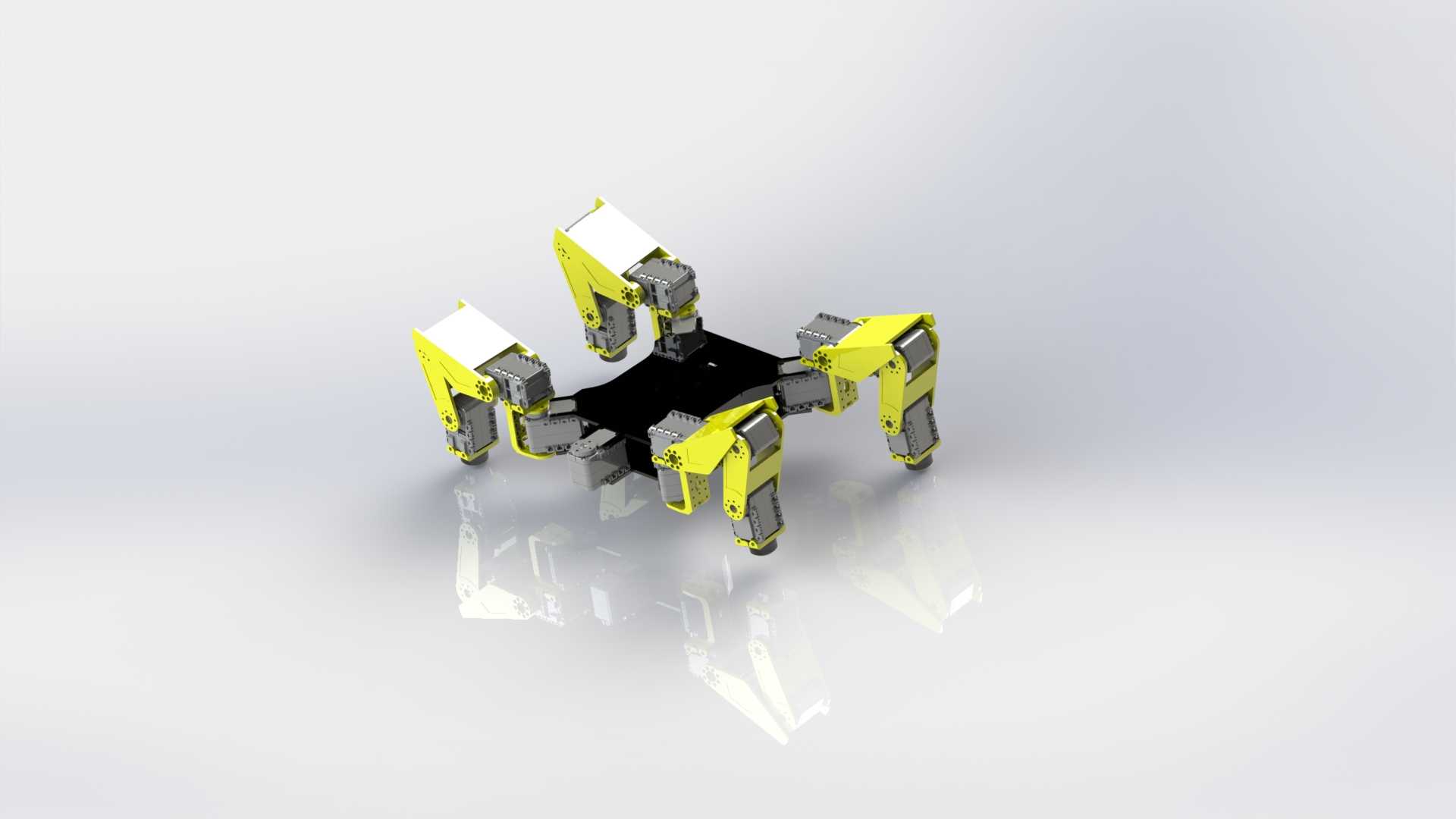

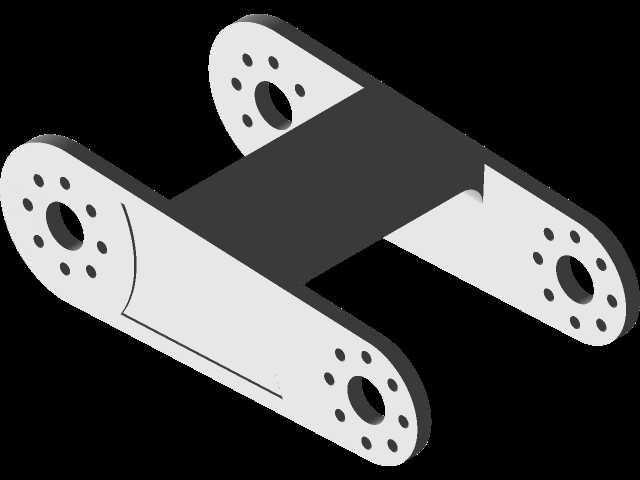

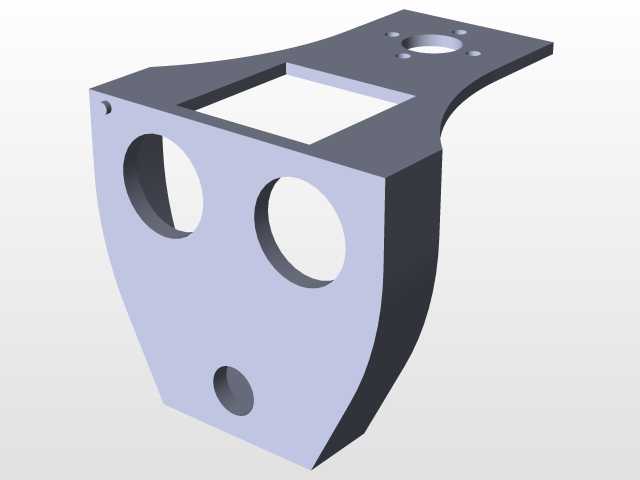

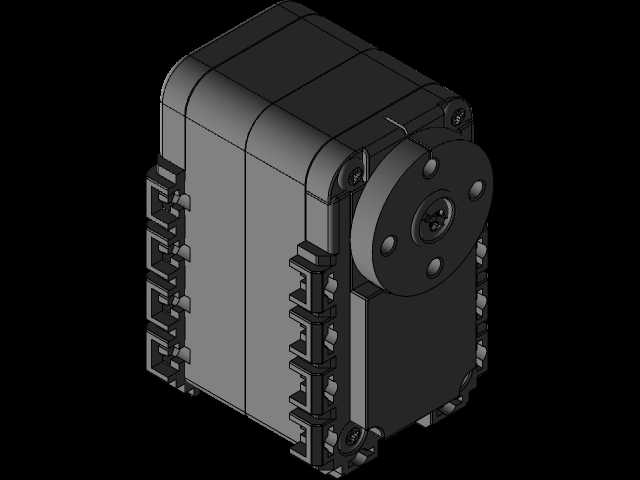

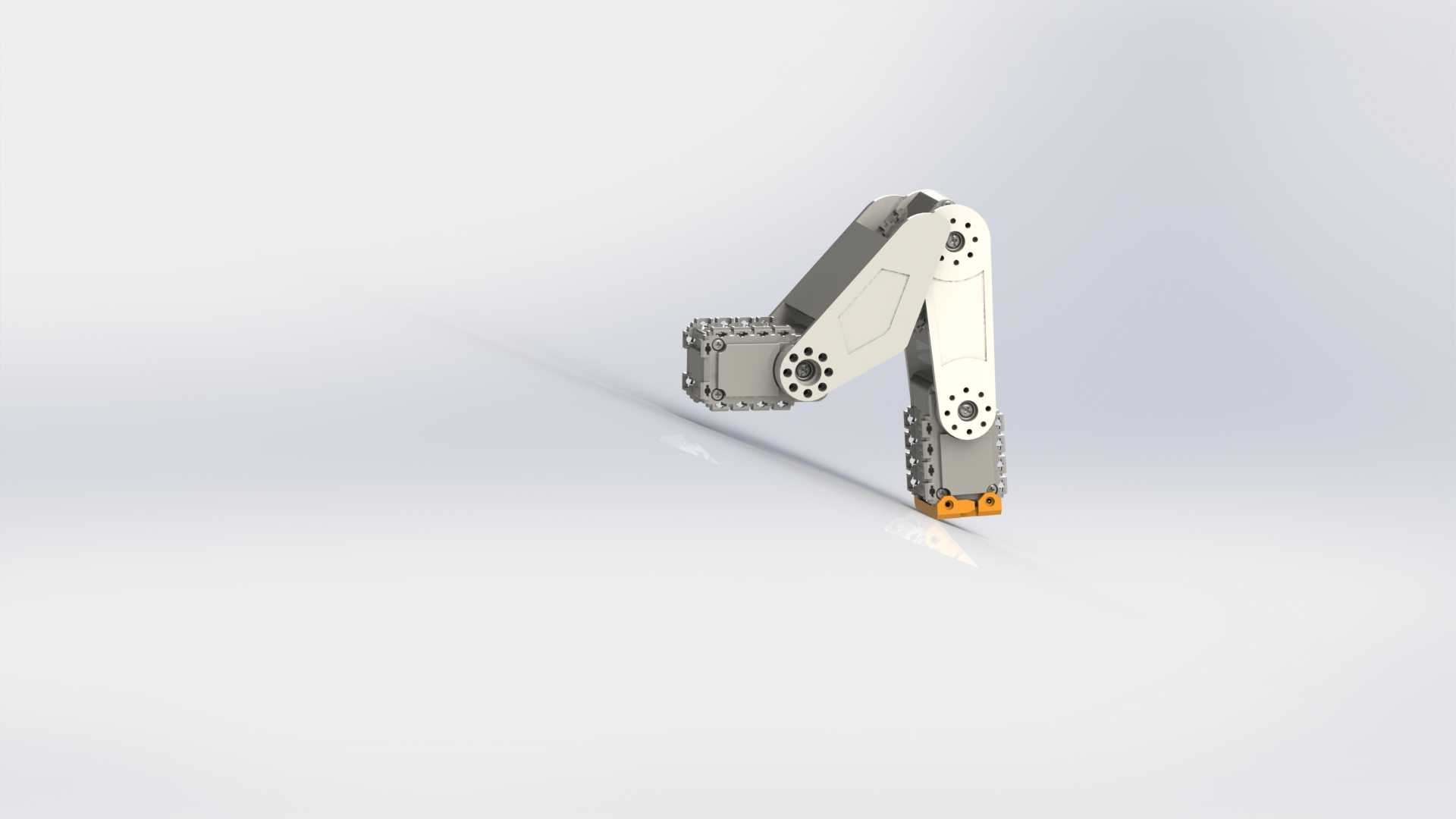

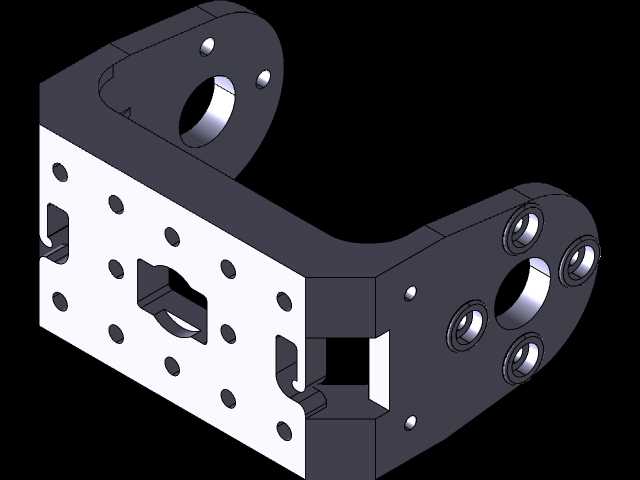

　　从结构布局来看，整机采用中心承载盘作为主安装基体，所有腿部组件均通过舵机支架直接固定在中心盘的四个边角位置，中心盘预留了通用安装孔位，可根据实际作业需求搭载传感器模块、小型作业执行器、电池与控制板等组件，安装孔位采用标准孔距设计，兼容市面主流的嵌入式控制板、视觉传感器、环境检测模块的安装尺寸，不需要额外加工转接件即可完成功能拓展。腿部结构采用分段式设计，大腿、小腿段均采用轻量化的硬质板材加工，在保证结构刚度的前提下尽可能降低运动部件的重量，减少舵机的负载扭矩，提升动作响应速度；舵机直接集成在关节位置，省去了复杂的连杆传动结构，既减少了传动间隙带来的动作误差，也降低了后期维护的复杂度，关节位置的走线全部采用内嵌式布局，避免行走过程中线缆与外部环境剐蹭造成的损坏。

　　在运动性能设计上，每个关节的转动角度范围都经过运动仿真校核，既保证腿部可以完成足够的抬升高度以跨越障碍物，也通过机械限位结构避免关节转动超程造成的舵机损坏或结构干涉；足端采用防滑耐磨的柔性材质包裹，在硬质光滑地面行走时可以提供足够的摩擦力，在接触硬质地面时也能起到一定的缓冲作用，减少行走过程中的冲击传递到机身搭载的精密传感器部件。整机的重心设计严格控制在中心盘的几何中心位置，在静态站立、动态行走过程中都能保证重心始终落在四条腿的支撑多边形范围内，配合步态规划算法可以实现稳定的慢走、转弯、小幅度爬坡动作，单腿抬升高度可满足常规路沿、小型障碍物的跨越需求。

　　设计过程中重点考虑了装配与调试的便捷性，所有结构件的连接位置都设计了定位止口，装配时不需要反复调整对位即可保证各关节的同轴度，降低装配误差对运动精度的影响；所有紧固件均采用标准规格，日常维护更换部件时不需要特殊工具即可完成拆装。针对实际使用中可能出现的舵机过载情况，关节位置预留了过载缓冲间隙，当足端受到过大冲击时可以通过微小的结构位移吸收冲击能量，避免舵机齿轮因冲击载荷损坏。整机的外形尺寸经过紧凑化设计，既保证了足够的腿部运动空间，也控制了整机的整体轮廓尺寸，可以在狭窄的巷道、设备间隙之间穿行，适配狭小空间的作业需求；机身底部预留了足够的离地间隙，在起伏地面行走时不会出现中心盘剐蹭地面的情况，保证复杂地形下的通过性。
