框架式推拉电磁铁结构设计方案

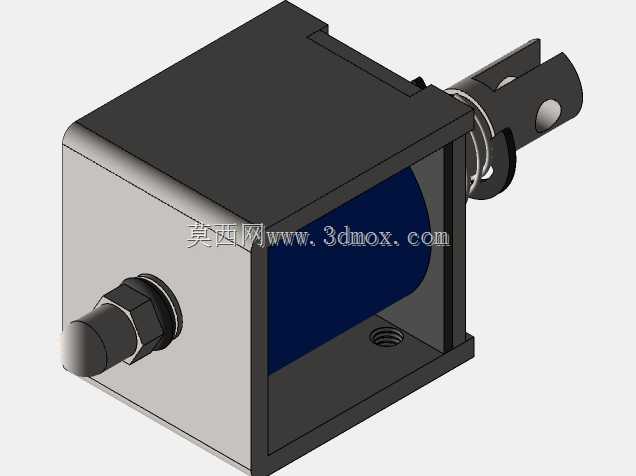

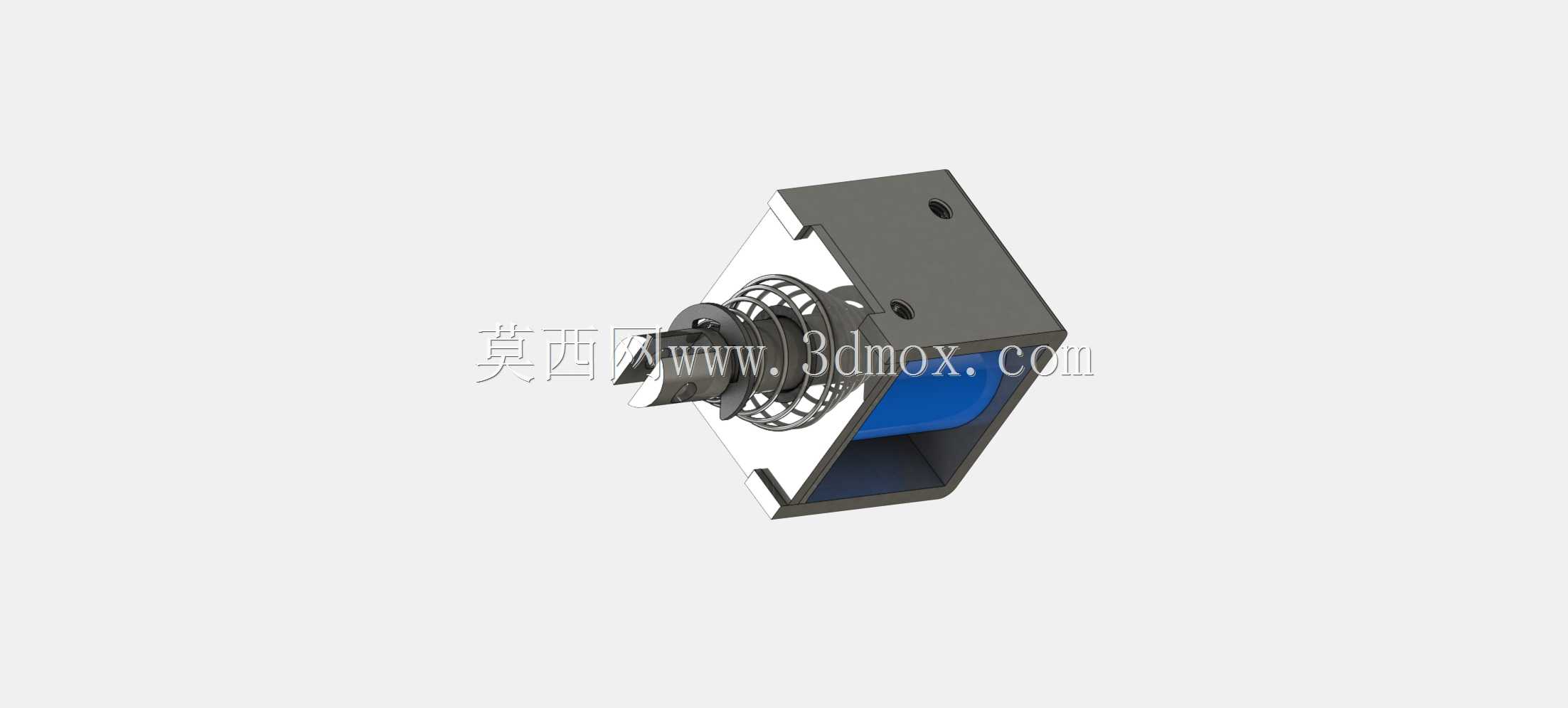

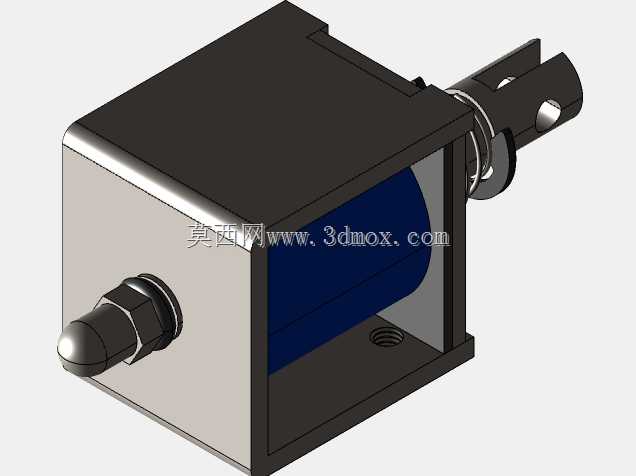

这款推拉式电磁铁是工业流体控制回路里常用的电磁驱动执行部件，主要适配小型气路、液路通断控制场景，常见应用在小型自动化设备的工位气阀控制、小型家电流体通断、医疗设备管路切换、智能门锁锁舌驱动等场景，依靠电磁感应原理实现推杆的直线往复动作，完成对受控对象的驱动控制。从实际使用需求出发，这款电磁铁采用开放式框架结构设计，主体金属安装支架采用冲压折弯成型，预留两个对称的安装固定孔位，安装时可直接通过螺丝将部件固定在设备安装板上，安装边界清晰，支架的平面度公差控制在0.1mm以内，能保证安装后部件不会出现偏斜，避免推杆动作时出现卡滞问题。电磁线圈部分封装在金属框架内部，线圈外侧做了绝缘包覆处理，避免使用过程中出现漏电、短路问题，前端的推杆部位加装了金属防护网罩，既可以避免外部杂物进入线圈内部影响磁路导通，也能对推杆的动作行程起到限位保护作用，防止推杆伸出超出行程范围导致部件损坏。设计过程中重点优化了磁路结构，将铁芯的导磁面做了平整化处理，减少磁阻损耗，保证通电后能快速产生足够的电磁吸力，驱动推杆完成伸出动作，断电后依靠内置的复位弹簧快速带动推杆回位，动作响应速度快，工作噪音低。推杆的伸出端做了倒角处理，方便和外部被驱动部件进行对接安装，框架侧面预留了接线引出位置，方便用户进行线路连接，整体结构紧凑，占用安装空间小，适合在空间受限的设备内部安装使用。在尺寸设计上，整体外形控制在小型化尺寸区间，安装孔位的间距符合常规小型电磁铁的通用安装规格，用户替换同类型产品时不需要重新改动安装板的孔位设计，适配性较强。部件的各个零件之间采用卡扣与螺丝结合的固定方式，后期维护时可以快速拆解更换损坏的零件，不需要整体更换部件，能有效降低使用方的维护成本。
