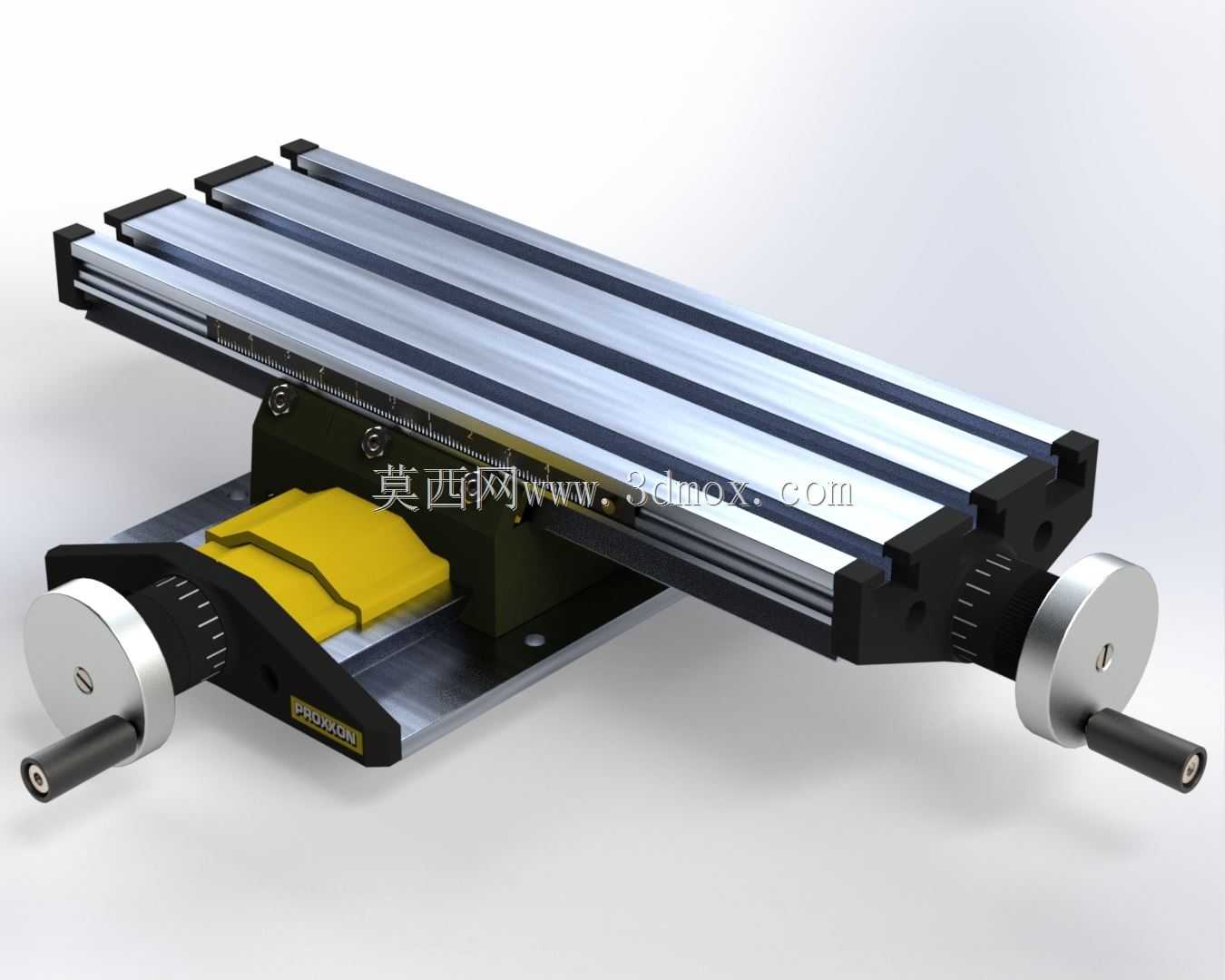

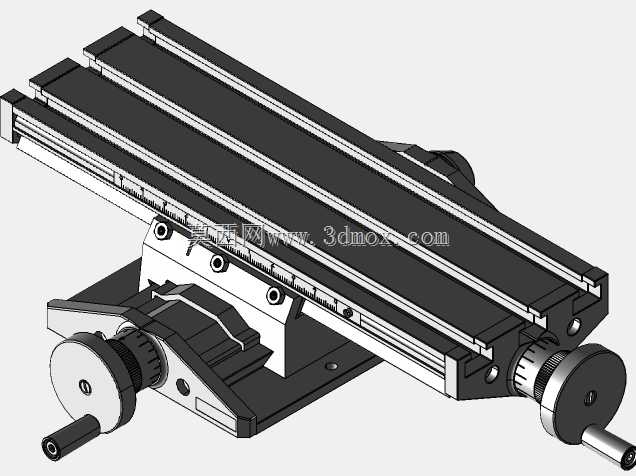

小型精密十字滑台进给工作台结构设计

这款手动十字复合滑台是面向小型精密机加工场景设计的核心进给附件，主要适配小型台钻、迷你铣床、桌面级雕刻设备的加装改造需求，能够为小型加工场景提供两个正交方向的精准手动位移控制，解决小型设备原生工作台无法灵活调整加工位置、难以实现多工位连续精密加工的痛点。在实际生产应用中，这类滑台常被用于小型五金零件的钻孔、铣削、打磨工序的位置调整，也可作为实验室精密试样加工、手工精密修配场景的位移承载平台，能够在有限的桌面安装空间内实现稳定的二维进给动作，满足小尺寸工件的高精度位置调整需求。从功能特性来看，该滑台采用双轴正交布局，X、Y两个方向均配置了梯形丝杠传动结构，配合燕尾槽式滑动导轨副，能够实现无间隙的平稳进给，手轮位置配置了刻度环，操作人员可以通过刻度读数精准控制进给量，实现微米级的微调操作，滑台台面设置有多条平行T型槽，能够快速装夹不同规格的工件、夹具或者小型加工主轴，装夹适配性强，锁紧机构可以在调整到位后快速锁定滑台位置，避免加工过程中出现位移偏移，保障加工精度稳定性。在设计思路上，这款滑台优先兼顾了小型设备的安装适配性与操作便捷性，整体结构采用模块化设计，底座预留了标准化的安装孔位，可以直接固定在多数桌面级小型加工设备的原工作台面上，不需要对原有设备进行大规模改造；传动部分采用手轮直连丝杠的布局，操作人员站在设备正前方即可同时完成两个方向的进给调整，操作动线流畅无阻碍；导轨面设计了防尘密封结构，能够阻挡加工过程中产生的金属切屑、粉尘进入导轨副与丝杠传动间隙，降低日常维护频次，延长设备使用寿命。从安装边界与尺寸设计来看，该滑台整体采用紧凑型布局，底座安装尺寸适配多数小型台钻、迷你铣床的工作台面规格，不会占用过多操作空间，两个方向的行程设计充分覆盖小型零件加工的常用位移范围，既不会因为行程过短限制加工范围，也不会因为行程过长导致整体结构刚性下降；台面高度经过优化设计，加装后不会过度抬升工件装夹高度，能够保留原有加工设备的有效加工行程，避免出现加工行程不足的问题；整体结构采用高刚性铸铁与铝合金组合材质，在控制整体重量的同时保障了结构刚性，能够承受小型加工过程中的切削载荷，不会在加工受力时出现结构形变，保障加工精度的一致性。
