自行车拖车万向挂接连接结构

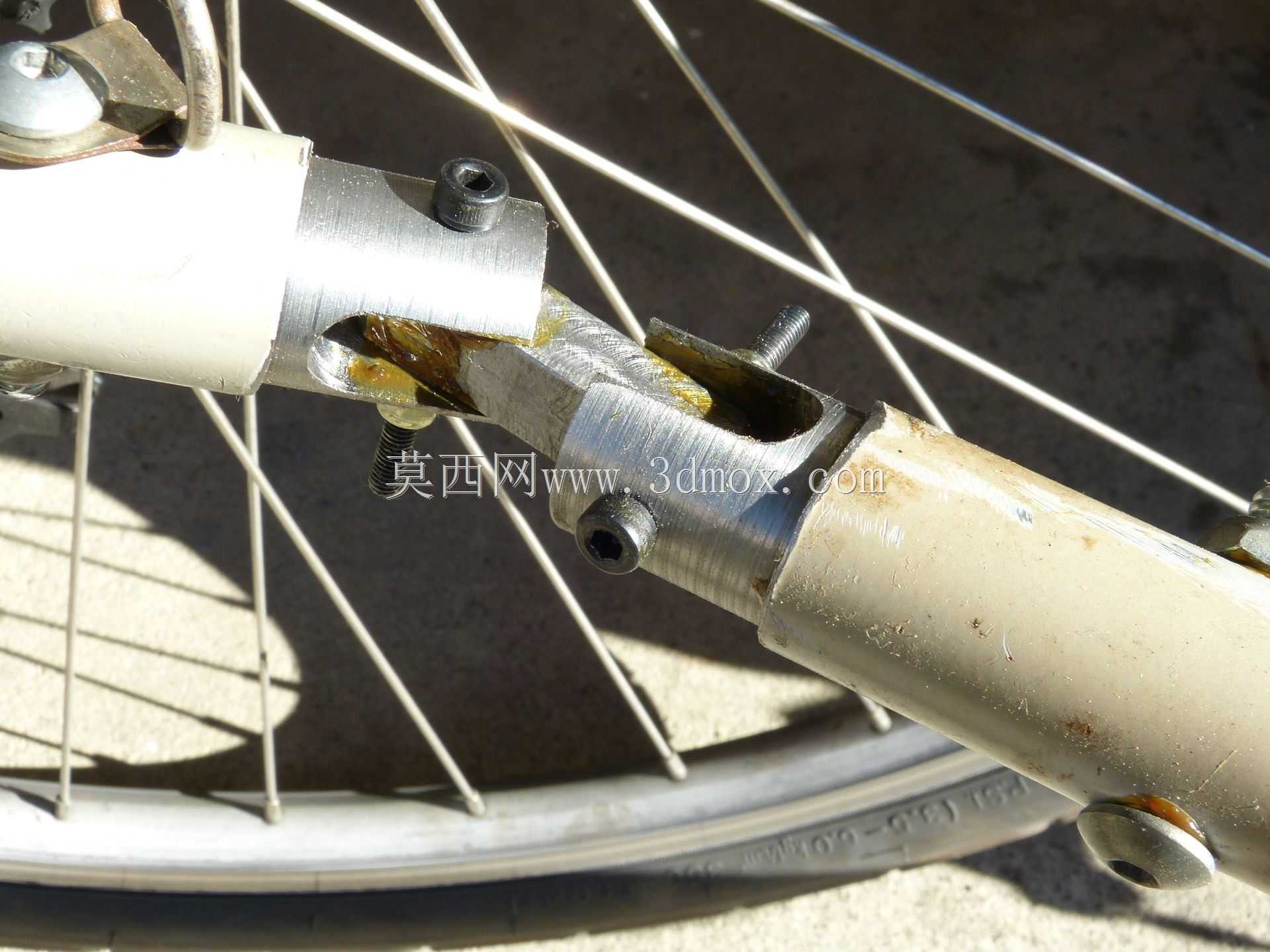

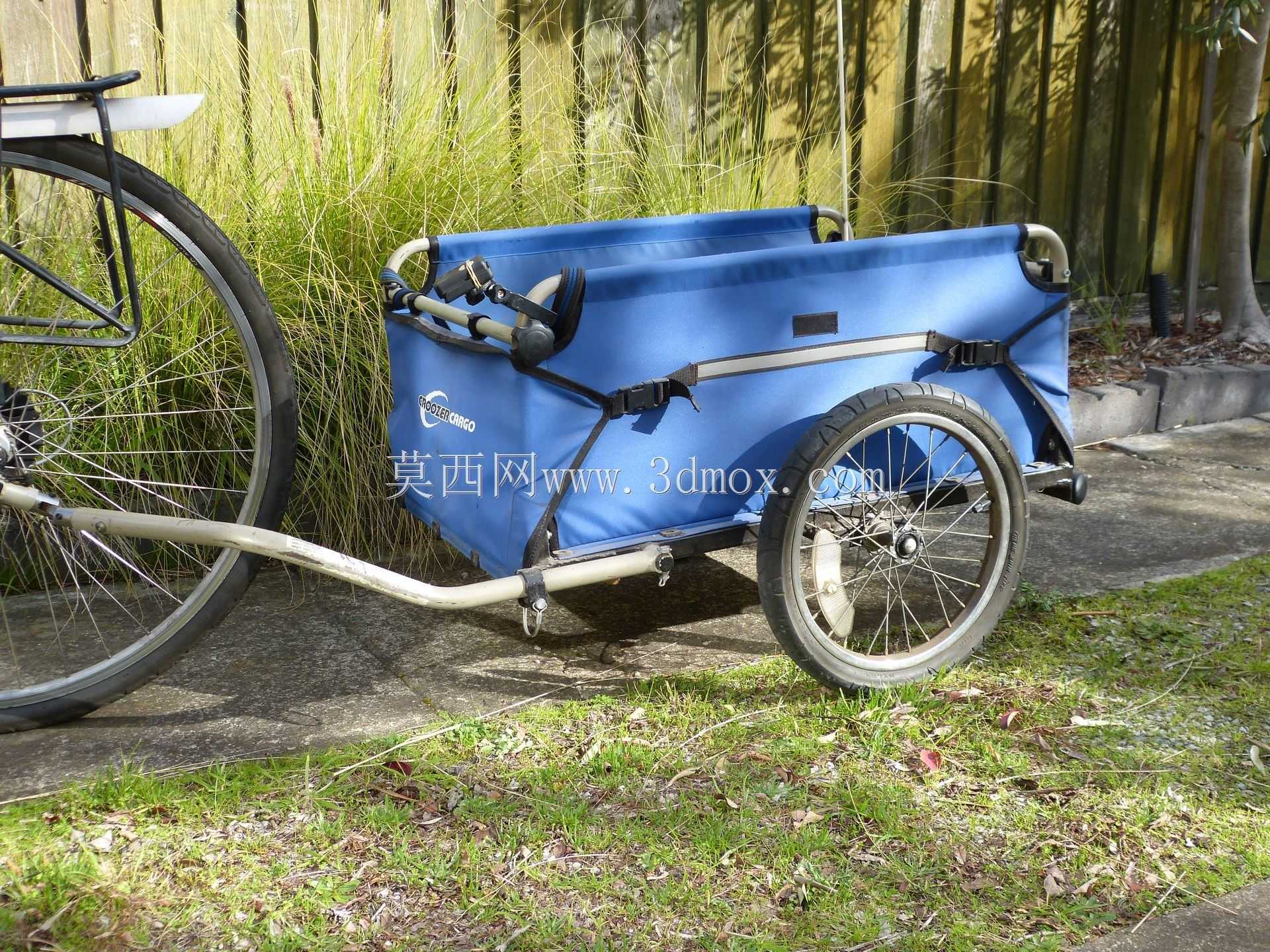

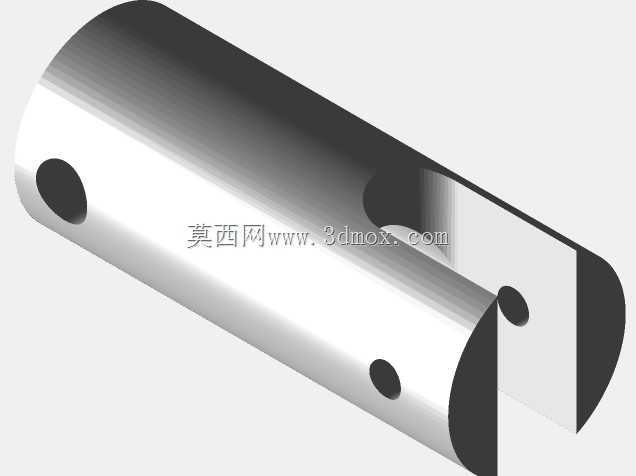

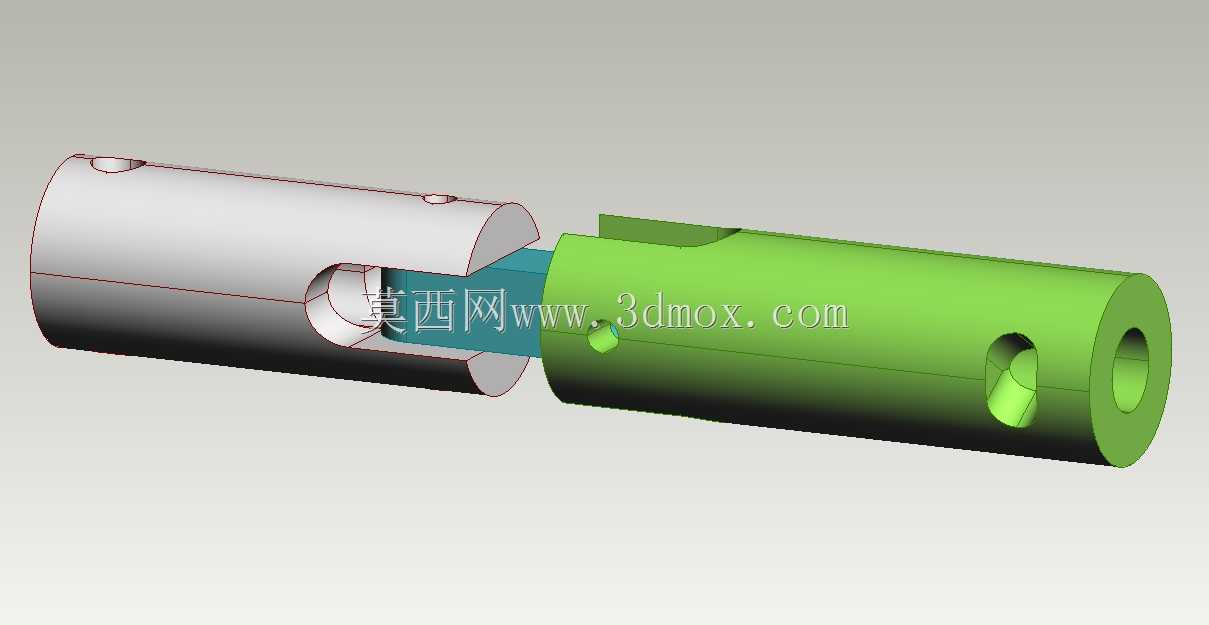

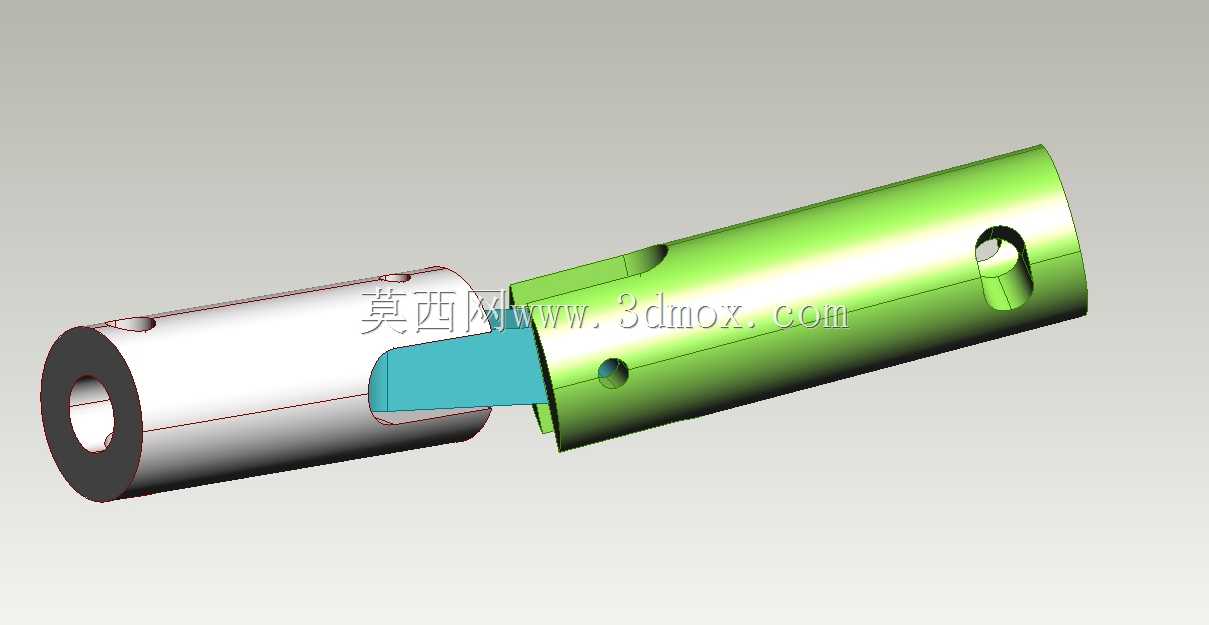

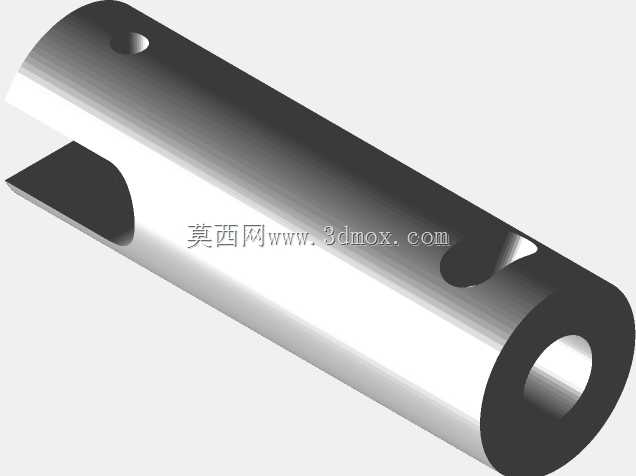

该挂接结构主要应用于民用载货自行车拖车与主车的连接场景，适配日常短途载货、户外骑行载物、城郊小型物资转运等使用需求，解决传统自行车拖车挂接件易磨损断裂、转向卡滞、拆装不便的实际痛点，是连接主车后轮轴区域与拖车牵引杆的核心受力部件。从实际使用功能来看，该结构承担主车与拖车之间的牵引力传递、转向角度补偿、行驶震动缓冲三大核心作用，骑行转向时可实现多自由度的角度偏转，避免拖车与主车发生运动干涉，经过颠簸路面时可抵消部分径向与轴向的震动冲击，降低连接部位的应力集中，延长整套牵引结构的使用寿命。在设计思路上，该结构采用分体式金属加工成型方案，摒弃了原厂一体注塑或薄金属冲压件的结构形式，主体连接基座采用圆柱套筒式结构，一端适配主车车架后轴端的安装管径，通过紧定螺丝实现与主车端的刚性固定，无需对原有自行车车架进行打孔、焊接等破坏性改装，安装时只需将套筒套入对应安装位，拧紧径向布置的紧定螺丝即可完成主车端固定，安装边界适配常规民用自行车后轴附近的车架管径，不会与车轮辐条、刹车组件、挡泥板等原有部件发生位置干涉。另一端采用带开放式卡槽的万向节连接结构，与拖车牵引杆端的连接轴配合，卡槽开口处设置锁紧定位结构，既可以实现牵引杆的快速拆装，又能保证行驶过程中连接不会松脱，连接部位预留了足够的转动间隙，可实现水平方向左右各45度以上的转向角度，垂直方向可适配上下15度的路面起伏，完全满足日常骑行的转向与颠簸适应需求。整体结构采用金属切削加工成型，连接部位的壁厚相比原厂配件提升60%以上，受力位置做了圆角过渡处理，避免应力集中导致的断裂问题，万向转动部位的配合间隙控制在合理范围，既不会因间隙过大产生行驶晃动感，也不会因间隙过小出现转向卡滞、异响等问题，实际使用时的牵引稳定性、结构耐用性均优于原厂配套的挂接零件，适合长期重载载货的使用场景。
