小型台式CNC数控加工设备结构设计

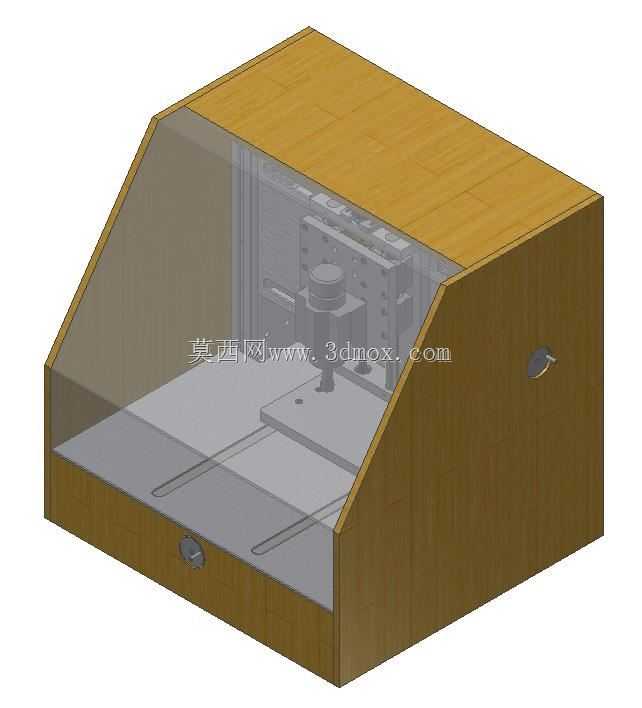

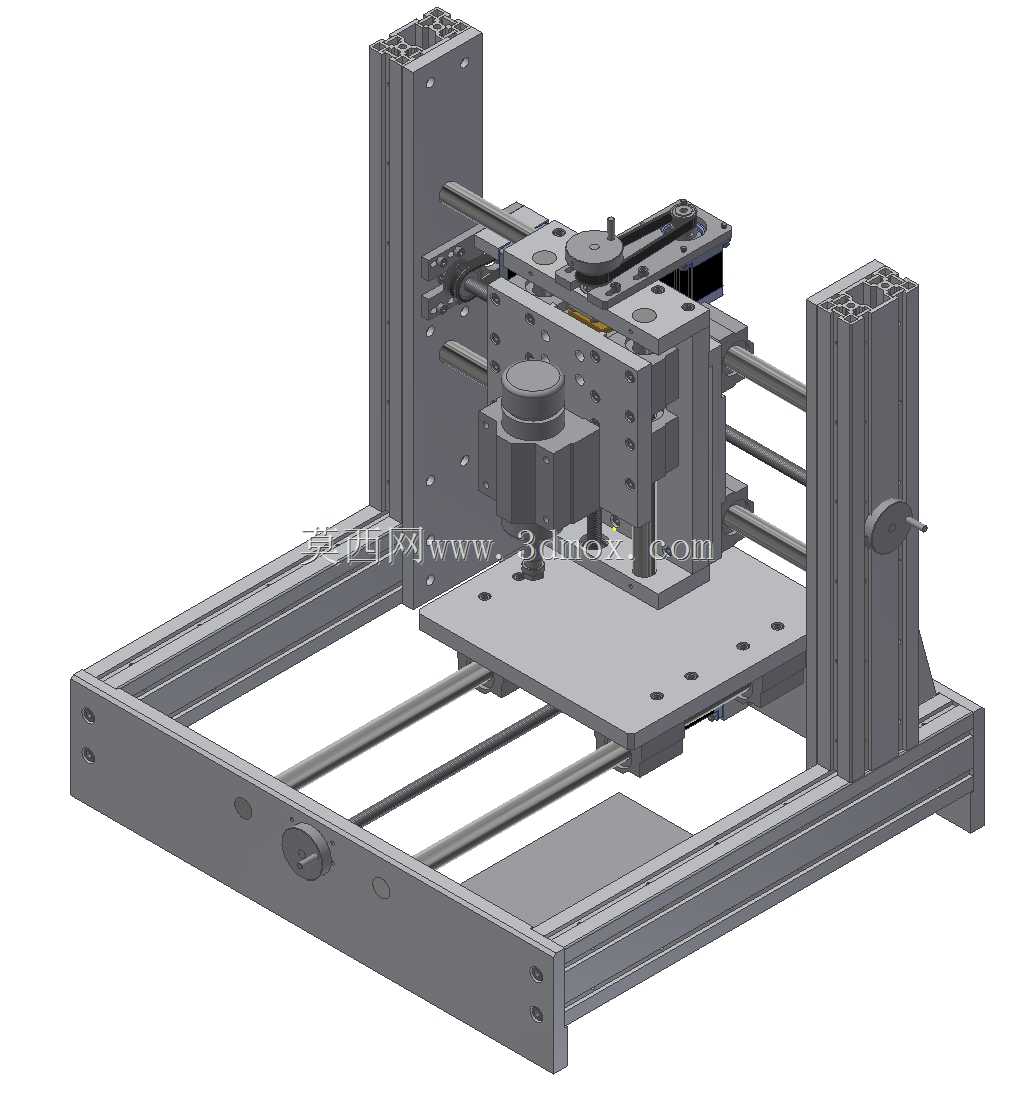

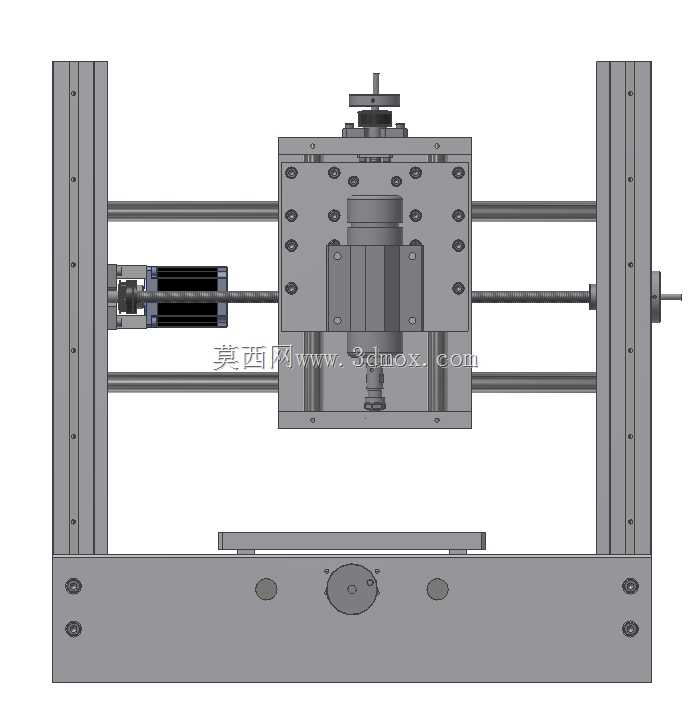

这款小型台式数控加工设备，主要面向个人工作室、创客空间、职业院校实训教学以及小型精密零件加工场景，可满足小尺寸非金属、软金属材质的铣削、雕刻、钻孔等加工需求，填补了大型工业机床占地空间大、采购成本高，无法适配小批量个性化加工场景的空白。设备整体采用台式桌面化布局，底座采用框架式铝型材拼接结构，兼顾结构刚性与轻量化需求，无需额外浇筑设备基础，放置在常规承重工作台面即可完成安装使用，整体安装边界控制在桌面设备常规尺寸区间，适配多数工作室、实训工位的空间排布要求。设备采用经典的三轴传动架构，X、Y轴布置于底座区域，采用光轴导轨搭配滑动传动结构，负责承载加工工件的平面移动，Z轴采用立式立柱安装布局，搭载加工主轴组件，负责完成垂直方向的进刀与退刀动作，三轴的传动路径经过优化，尽可能缩短传动悬臂长度，降低加工过程中的结构形变，保障小尺寸零件的加工精度。设计过程中充分考虑了桌面设备的使用特性，整体结构采用模块化拆分思路，机架、传动组件、主轴安装座、驱动安装位均采用标准化连接接口，既方便用户根据自身加工需求更换不同功率的主轴、不同导程的传动部件，也能降低设备的组装与后期维护难度，日常维护时无需对整体机架进行拆解，即可完成传动部件的润滑、易损件的更换作业。机架的铝型材选型经过刚性校核，在控制整体重量的前提下，能够承受主轴加工时产生的切削振动，避免加工过程中出现共振导致的工件表面振纹，底座框架预留了工装夹具的安装孔位，可适配通用型平口钳、小型工件吸盘等多种装夹工具，满足不同形状小零件的装夹固定需求。设备的操作控件布置在机架侧方的易操作位置，无需俯身即可完成手动调试阶段的轴移动操作，走线槽集成在铝型材的槽道内部，既避免加工过程中切屑、切削液对线路造成损伤，也让设备整体外观更加整洁规整，没有外露的杂乱线路。这款设备的加工行程适配小型零件的加工需求，可覆盖手板件制作、工艺浮雕加工、教学演示零件加工、小型五金零件修配等多种日常加工场景，相比大型工业数控设备，它的启动门槛更低，空间占用更小，能够灵活适配非工业量产场景下的各类小批量精密加工需求。
