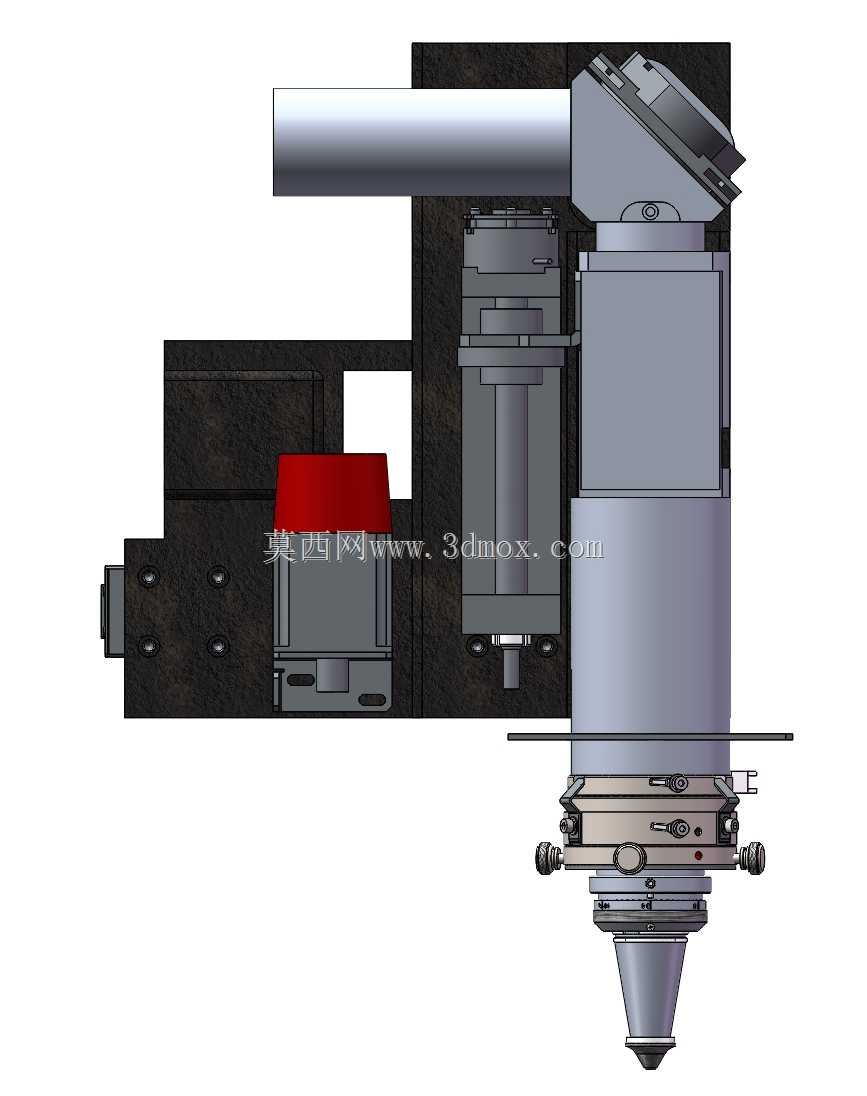

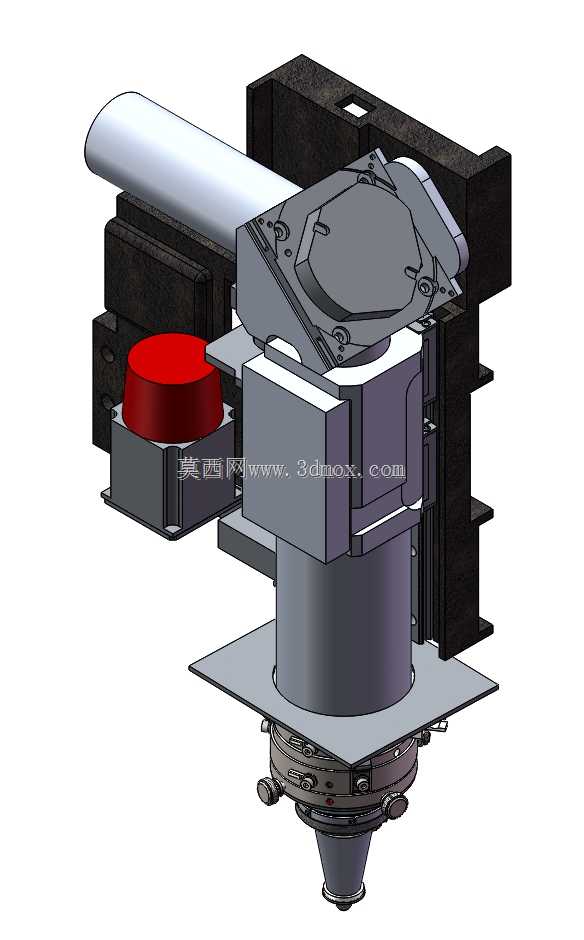

激光切割机Y轴鞍座传动执行结构

该结构是激光加工设备中负责Y轴方向进给承载的核心鞍座总成，主要应用于平面金属板材激光切割设备的横梁传动端，承担切割头组件的承载、进给导向与动力传递功能，是连接设备横向传动机构与垂直切割头模组的关键衔接部件，直接决定切割过程中Y轴方向的进给精度、运行稳定性与动态响应速度，在钣金加工、五金制品切割、金属构件下料等激光加工场景中发挥核心支撑作用。从实际用途来看，该鞍座总成一方面为激光切割头提供稳定的安装基准，承载切割头调焦模组、气路接口、防撞检测组件的全部重量，另一方面将Y轴方向的伺服动力精准传递至切割端，带动切割头沿Y轴方向完成指定轨迹的进给运动，配合X轴横梁与Z轴调焦结构实现平面内任意轮廓的切割加工，同时集成了走线、气路排布的预留空间，避免运动过程中管线拖拽干涉。在功能特性上，该结构采用一体化承载基座设计，安装面经过精度适配处理，可匹配直线导轨滑块的安装定位要求，保证进给过程的直线度与重复定位精度；动力端预留了伺服传动组件的安装位，可适配丝杠传动或者齿轮齿条传动的连接需求，同时设置了限位组件的安装点位，保障轴端行程的安全限位；切割头连接端采用标准化法兰接口，可适配不同功率等级的光纤激光切割头，集成的防撞避让结构预留空间可安装碰撞检测元件，在切割头发生意外碰撞时及时触发设备停机，保护核心光学组件不受损坏。从设计思路来看，该结构优先考虑运动过程的刚性与轻量化平衡，基座采用高刚性结构布局，在受力集中的导轨安装位、动力连接位做了加厚加强处理，非受力区域做了减重镂空设计，既保证高速进给过程中结构不发生形变，又尽可能降低运动负载，提升伺服进给的动态响应速度；整体布局遵循紧凑化原则，将传动组件、驱动元件、切割头模组沿鞍座主体合理排布，压缩Y轴方向的整体占用空间，同时预留了充足的维护操作空间，方便后期对传动部件、切割头组件进行检修调整。在外形尺寸与安装边界上，该鞍座总成的横向安装跨度适配常规激光切割机的Y轴导轨间距，纵向安装面可匹配标准规格的直线导轨滑块组，整体高度方向的尺寸经过适配，保证切割头安装后Z轴行程可覆盖常规板材的加工焦距范围；安装基准面设置了统一的定位销孔与螺栓孔位，可直接与设备横梁上的导轨、传动组件完成对接，不需要额外做转接适配，各外接部件的接口位置都预留了足够的装配操作空间，避免安装过程中出现工具干涉或者部件磕碰的问题，整体安装边界清晰，可直接集成到对应规格的激光切割机Y轴传动系统中。
