阿玛达机型配套旧款激光切割头结构

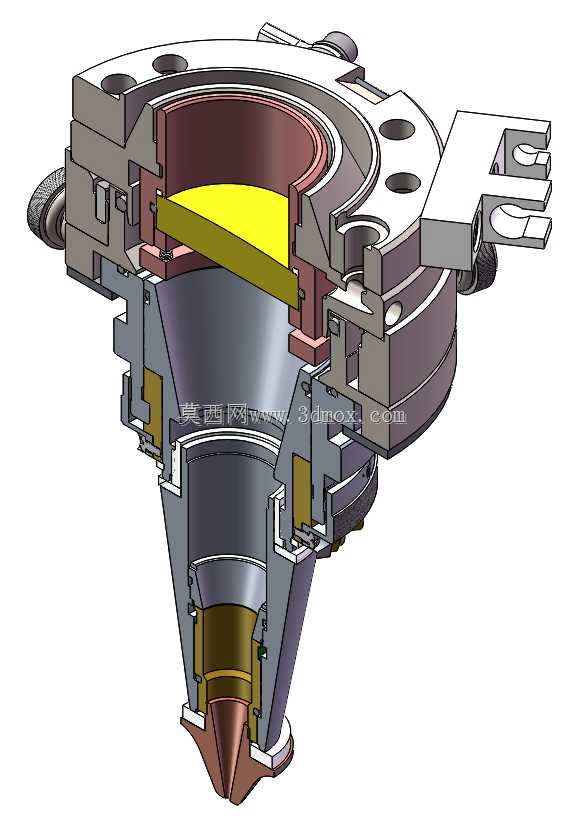

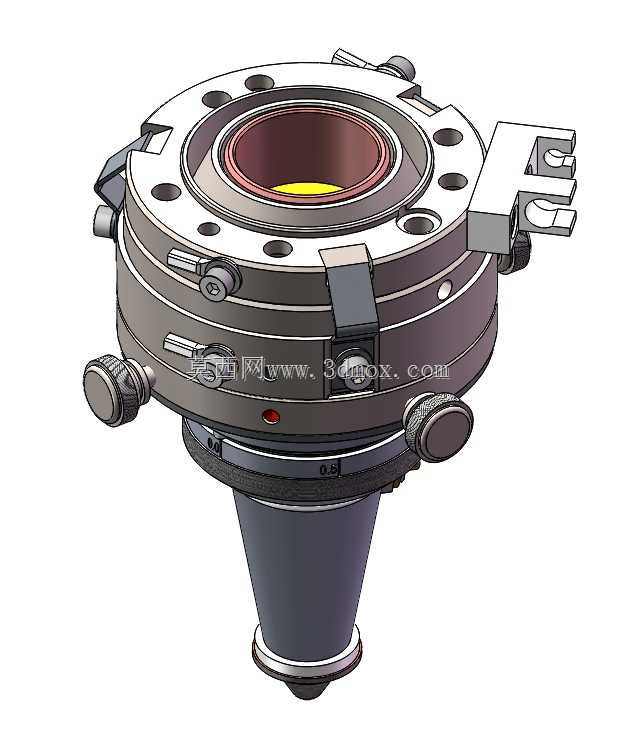

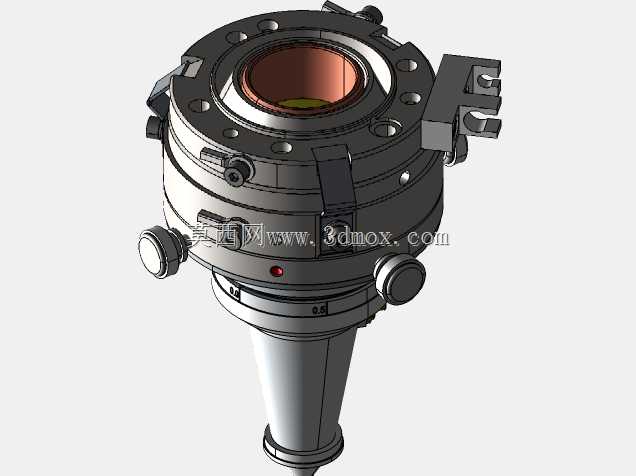

这款旧款激光切割头主要适配早期阿玛达激光加工设备，多用于金属板材切割加工场景，覆盖普通碳钢、不锈钢等常见金属材料的平面切割工序，在钣金加工、五金制品生产、工程机械零部件下料等车间场景中承担核心激光输出导向作用，是激光切割设备上直接决定切割精度与断面质量的关键执行部件。从结构设计来看，该切割头采用分层堆叠的模块化装配思路，上部为设备安装对接法兰端，沿圆周均匀分布多个安装定位孔，可直接与激光设备的光路输出端、Z轴升降滑座完成刚性连接，安装对接面做了同轴度定位设计，能够保证入射激光束与切割头内部光路的同轴度，避免光路偏移造成的切割焦点错位问题。中部为光路调节与气路集成腔体，内部预留了反射镜、聚焦镜的安装位，可通过侧边的调节旋钮完成镜片角度的微调，保证激光焦点能够精准落在待切割板材表面；同时腔体内部集成了辅助气路通道，可接入高压氧气、氮气等辅助切割气体，在激光熔化金属的同时通过高压气流吹走熔渣，保证切割断面的光滑度，避免熔渣粘连在切缝边缘影响工件质量。下部为喷嘴连接段，采用锥面收窄的结构设计，能够逐步收拢辅助气流，让高压气体以更集中的形态从喷嘴喷出，提升排渣效率，同时锥段结构做了壁厚优化，在保证结构强度的前提下尽可能缩小下部轮廓尺寸，避免切割过程中碰撞工件表面的凸起结构，适配复杂轮廓工件的近距离切割需求。从安装边界来看，上部法兰的安装孔位完全匹配早期阿玛达机型的滑座接口尺寸，整体轴向长度适配原有设备的Z轴行程范围，不需要对原有设备的滑座、光路系统做额外改装即可完成替换安装，能够满足老旧设备的部件替换、结构参考需求。整体结构做了密封设计，各个装配面都预留了密封件安装槽，可阻挡加工过程中产生的金属粉尘进入切割头内部污染光学镜片，延长镜片的使用寿命，降低日常维护的频次。
