激光切割机承料支撑工作台结构设计

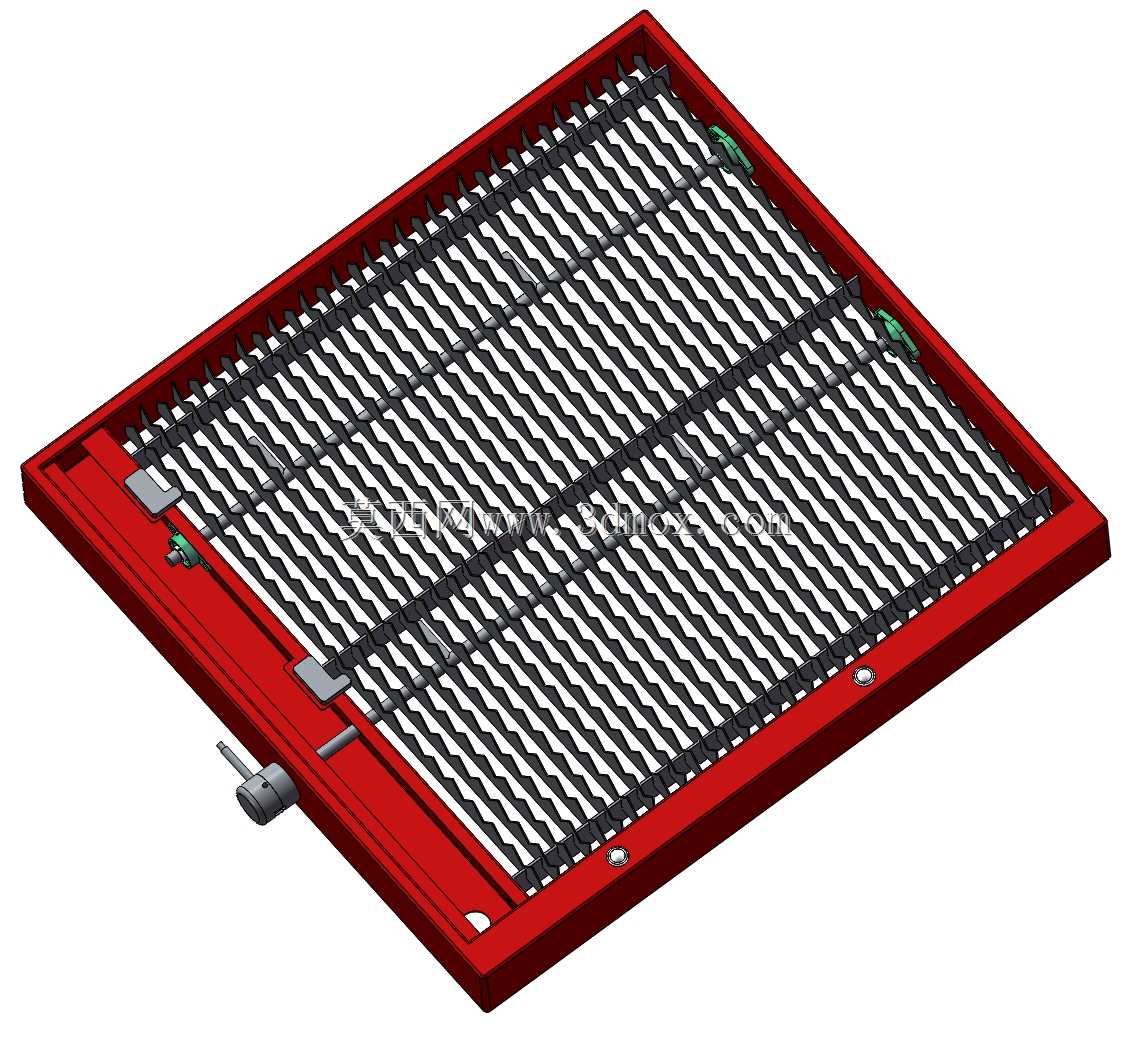

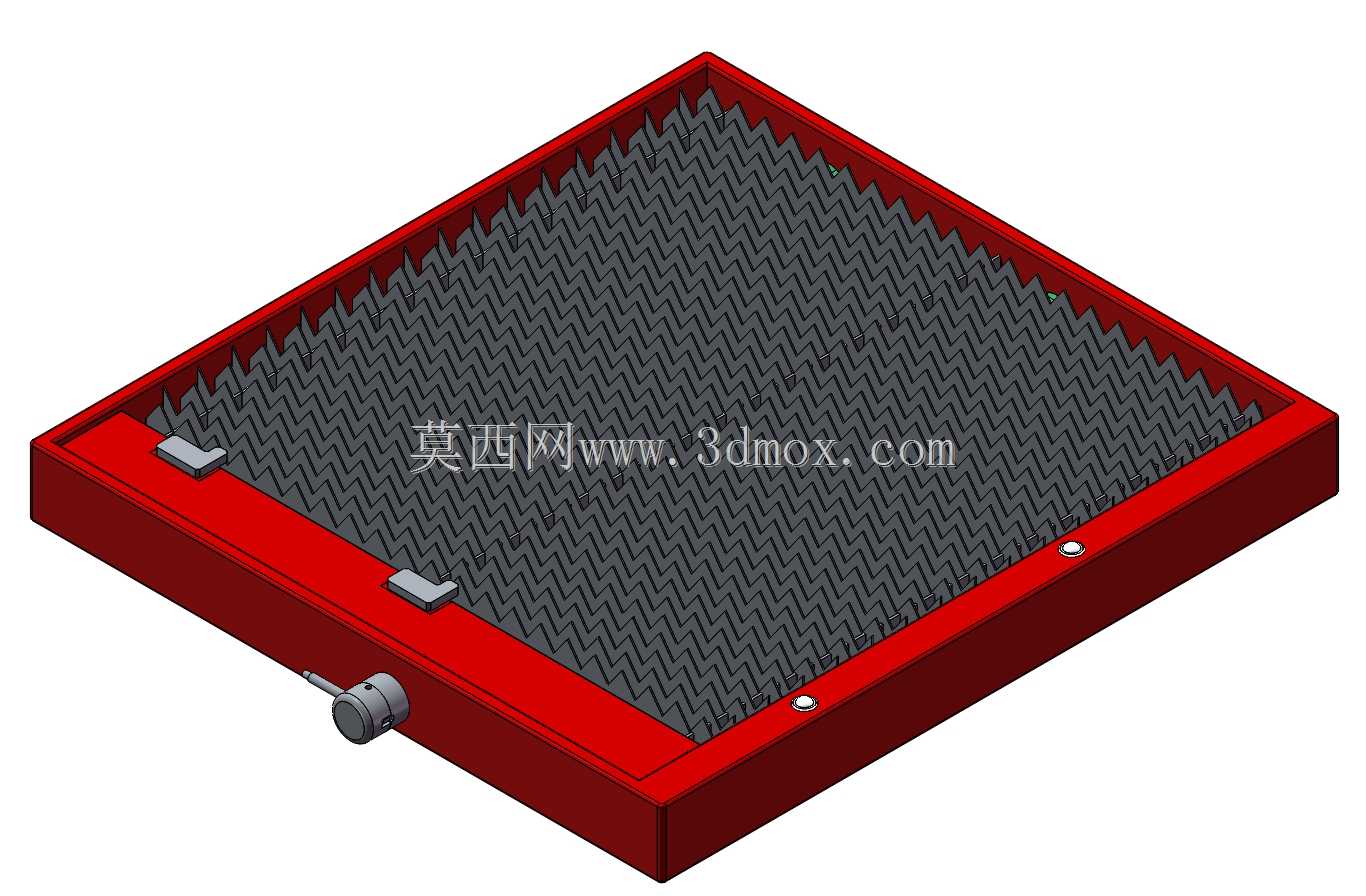

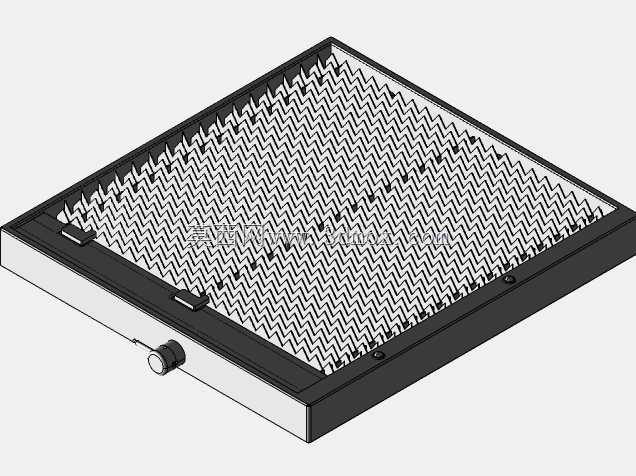

这款激光切割机工作台主要应用于金属板材激光切割加工场景，是中小功率激光切割设备的核心承载配套部件，适配台式激光切割机的加工工位使用，主要承担待切割板材的承托、定位功能，同时兼顾切割过程中熔渣的导流、落料需求，避免切割过程中板材移位、熔渣堆积反弹损伤加工件表面。在实际生产场景中，这类工作台广泛用于五金钣金加工、广告金属字制作、小型五金件切割下料等工序，能够适配不同厚度的碳钢、不锈钢等常见金属板材的承托需求，解决传统平板承托容易出现的板材背面熔渣粘连、切割面挂渣严重的问题。从功能特性来看，工作台采用边框式围合结构，主体边框为刚性焊接框架结构，具备足够的结构强度，能够承受常规尺寸板材的放置重量，不会在长期承重后出现边框变形问题；台面采用锯齿形栅格支撑结构，锯齿状的支撑条能够以极小的接触面积承托板材，大幅减少支撑结构与板材背面的接触面积，既可以降低激光切割时反射光对板材背面的灼伤，也能让切割产生的高温熔渣顺着栅格间隙直接下落，避免熔渣堆积在承托面与板材之间造成板材顶起、切割精度偏差。边框上设置的快速定位压块，能够在板材放置后快速完成边角固定，避免切割过程中高压辅助气体吹动板材产生位移，侧边设置的气路接口可对接辅助吹渣气路，在切割过程中向栅格下方输送低压气流，引导熔渣快速下落至集渣区域，减少栅格缝隙的熔渣堵塞概率。在设计思路上，这款工作台优先考虑了切割加工的实际工况需求，摒弃了传统整面平板承托的结构，采用等间距排布的锯齿支撑条，支撑条的齿形角度经过反复优化，既保证足够的支撑强度，不会被板材压弯变形，又尽可能缩小接触点位的面积；边框的安装尺寸严格匹配对应型号激光切割机的工位安装边界，四周预留的安装孔位能够直接与设备床身的安装位对齐，无需额外改装即可完成装配，整体台面的平面度控制在合理公差范围内，避免因台面不平导致板材放置出现翘曲，影响激光切割的焦距稳定性。从安装边界来看，工作台整体为方形框体结构，外框尺寸适配常规小幅面激光切割机的内部工位尺寸，整体高度控制在设备床身预留的安装空间内，下方预留足够的落渣空间，不需要额外调整设备原有排渣结构即可适配，侧边的气路接口位置与设备原有气路管路走向匹配，安装时可直接对接，减少现场改装的工作量。
