滑板桥长板支架金属结构件

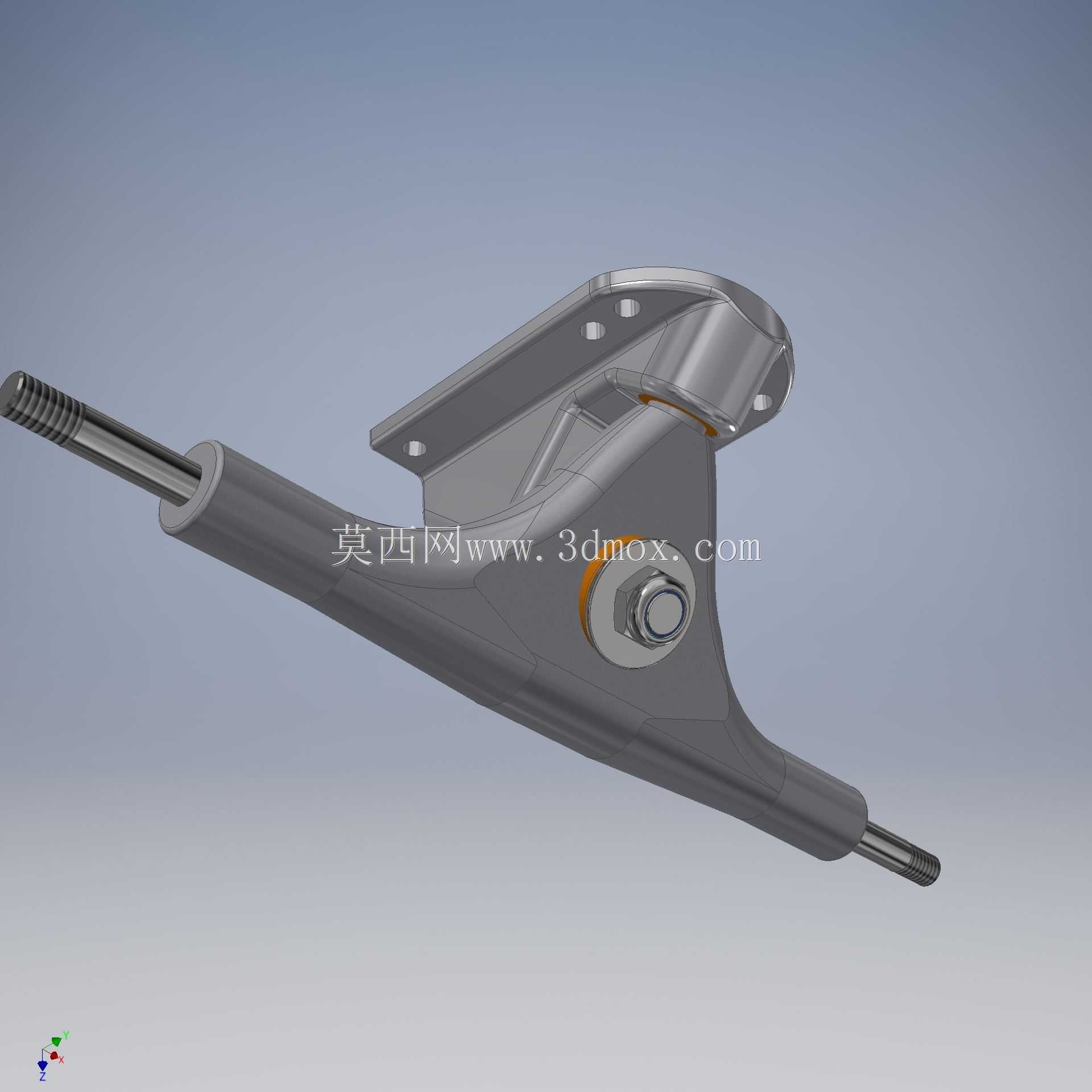

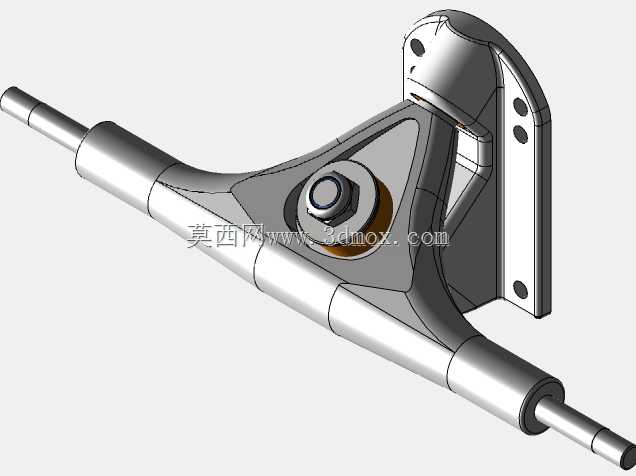

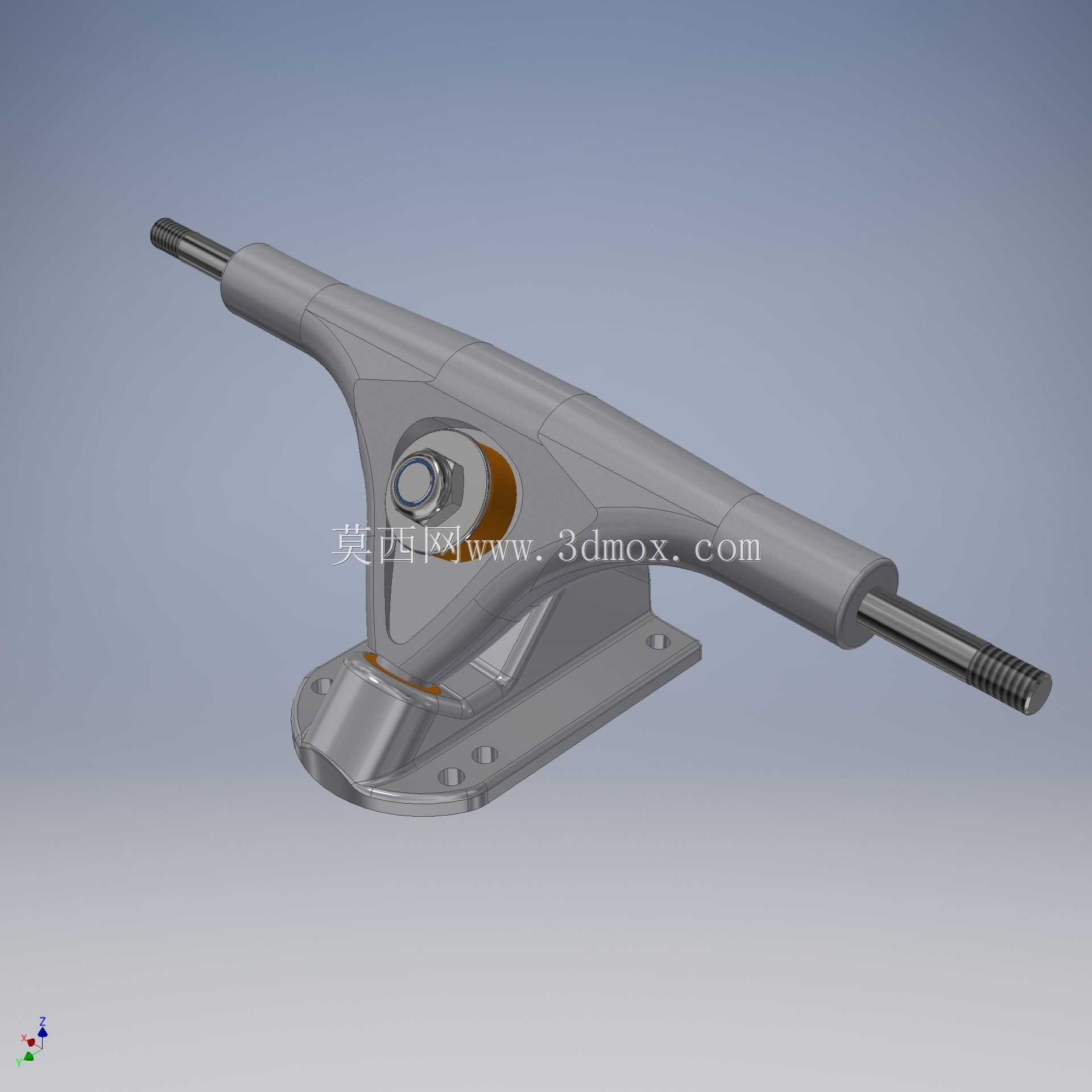

作为滑板运动器材核心承载部件，该支架结构承担着连接板面与轮组、传递转向力、承载运动载荷的核心作用，日常应用覆盖街头刷街、长板速降、平花技巧等各类滑板运动场景，是决定滑板操控手感与使用寿命的关键结构件。从结构设计逻辑来看，该支架采用一体式压铸成型的主桥体结构，中部设置枢轴容纳腔与PU垫安装位，主销孔位预留了标准件安装间隙，既保证转向时的复位阻尼可调，也能在侧向冲击时分散应力，避免桥体根部出现应力集中断裂的问题。底座部分设置四个沉头安装孔，孔位间距匹配行业通用的滑板板面安装孔距标准，安装时无需额外打孔适配，沉头结构可保证安装后螺丝端面与底座平面齐平，不会出现凸起剐蹭板面的情况，底座与桥身衔接处做了圆弧过渡加强筋，在不额外增加整体重量的前提下，提升了侧向抗冲击强度，应对速降时的大角度侧倾载荷也能保持结构刚性。两端的轮轴采用同轴度设计，轴径匹配行业通用的滑板轴承内孔尺寸，轴端预留了螺母安装位与防转卡槽，安装轮组后可保证轮组转动无偏摆，轮轴与桥身的衔接位置做了变径加厚处理，避免做呲台动作时的侧向撞击导致轮轴弯曲变形。设计过程中优先保证整体安装边界的通用性，整体宽度适配常规长板的轮距要求，安装后板面与轮组的间隙预留了足够的避震压缩行程，不会出现压弯时轮组剐蹭板面的咬轮问题，桥体的转向角度限位设计合理，既保证转向灵活度，也能避免大角度转向时PU垫脱出的风险。从实际使用角度出发，该结构的尺寸设计兼顾了轻量化与结构强度，桥身中部的镂空区域在不降低核心承载能力的前提下减少了不必要的材料冗余，整体重量控制在适配长板操控的合理区间，不会因为支架过重导致板头板尾配重失衡，影响做动作时的手感。建模过程中对各安装配合面的公差做了合理预留，PU垫安装槽的尺寸匹配常规规格的避震锥与顶碗，更换不同硬度的PU配件时无需额外修配，主销孔的同轴度公差控制在合理范围，组装后转向阻尼顺滑无卡顿，轮轴安装位的端面垂直度符合装配要求，安装轴承后轮组转动无旷量。
