遥控模型发动机配套簧片阀结构

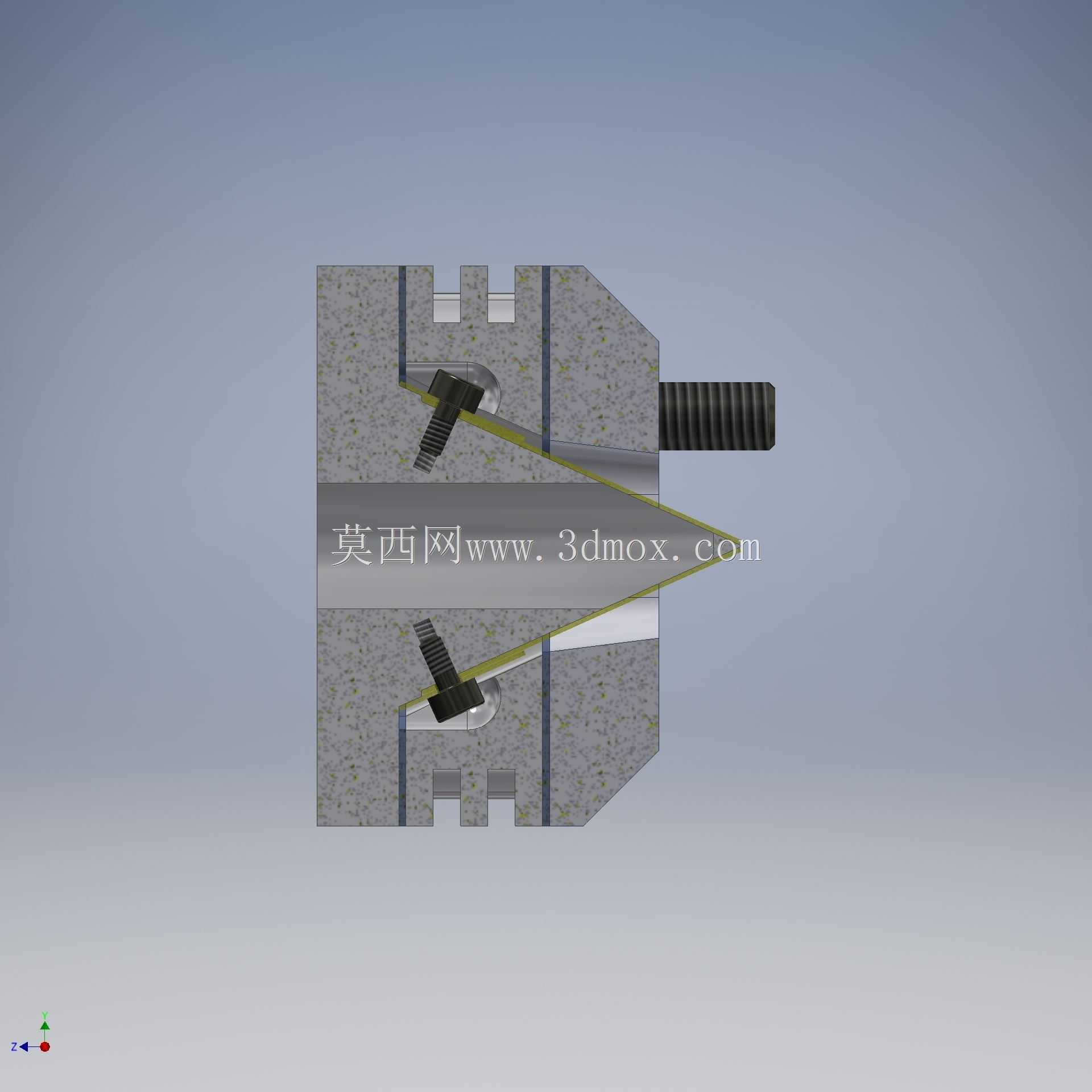

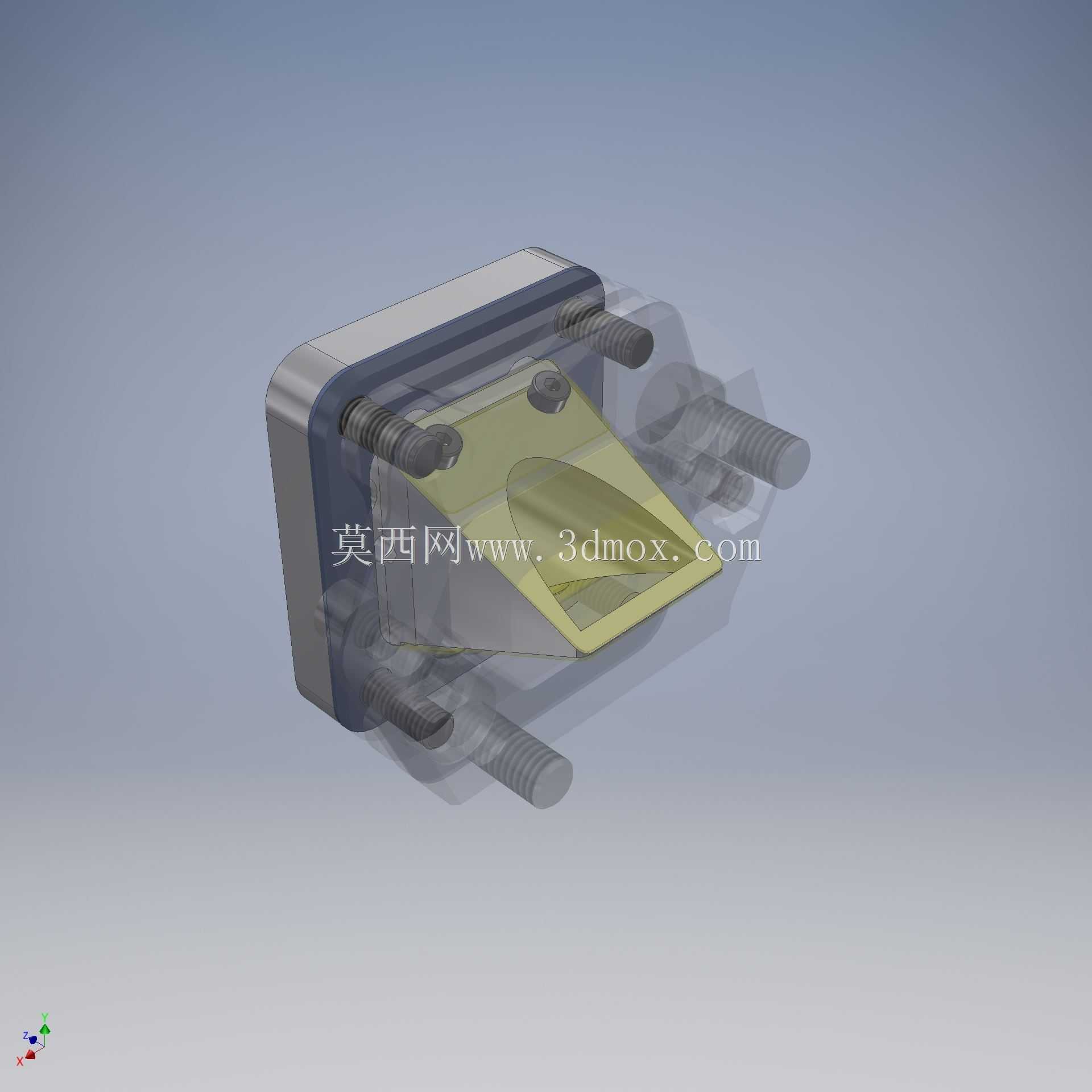

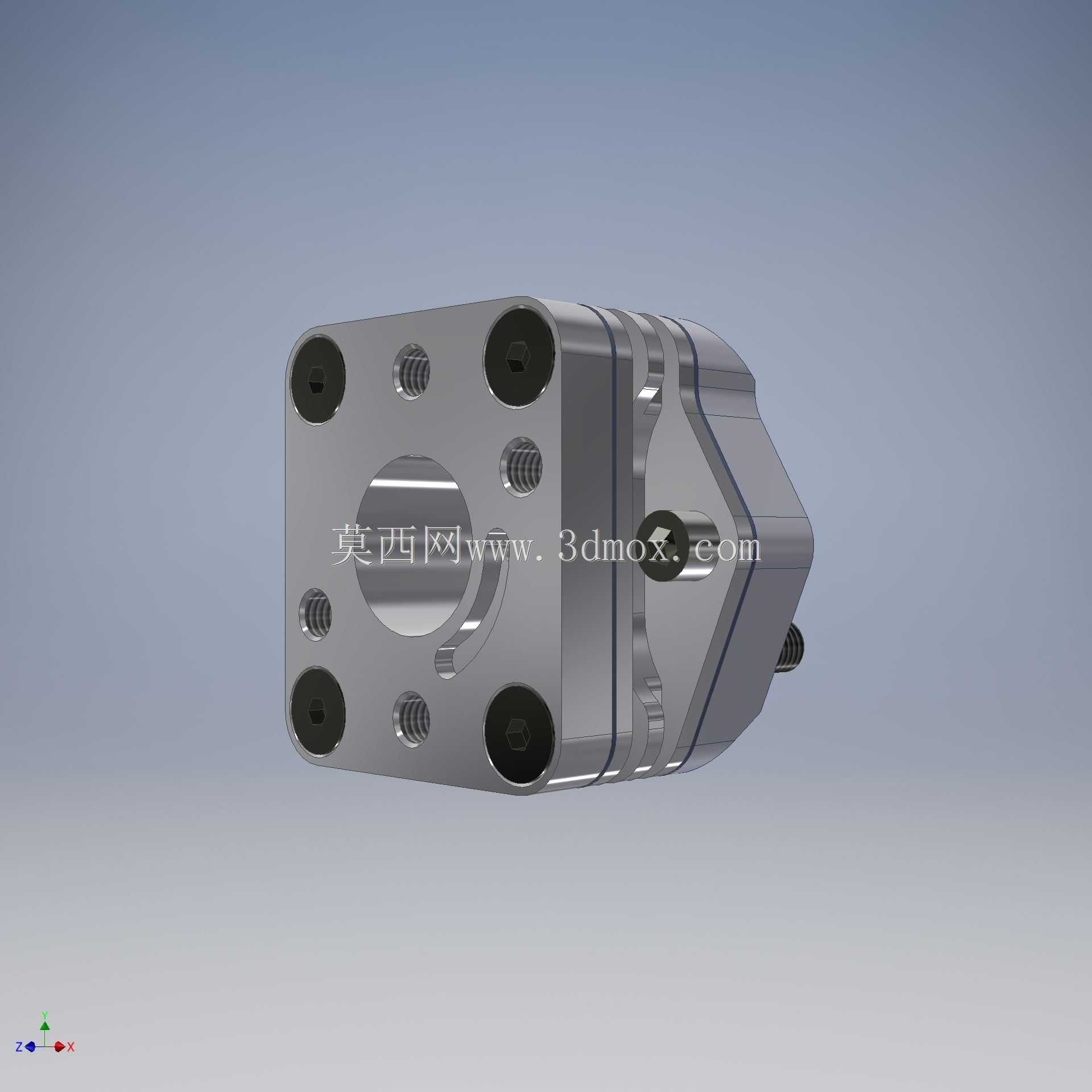

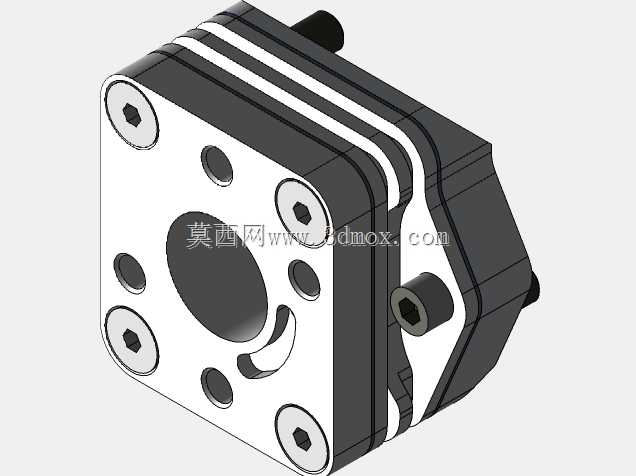

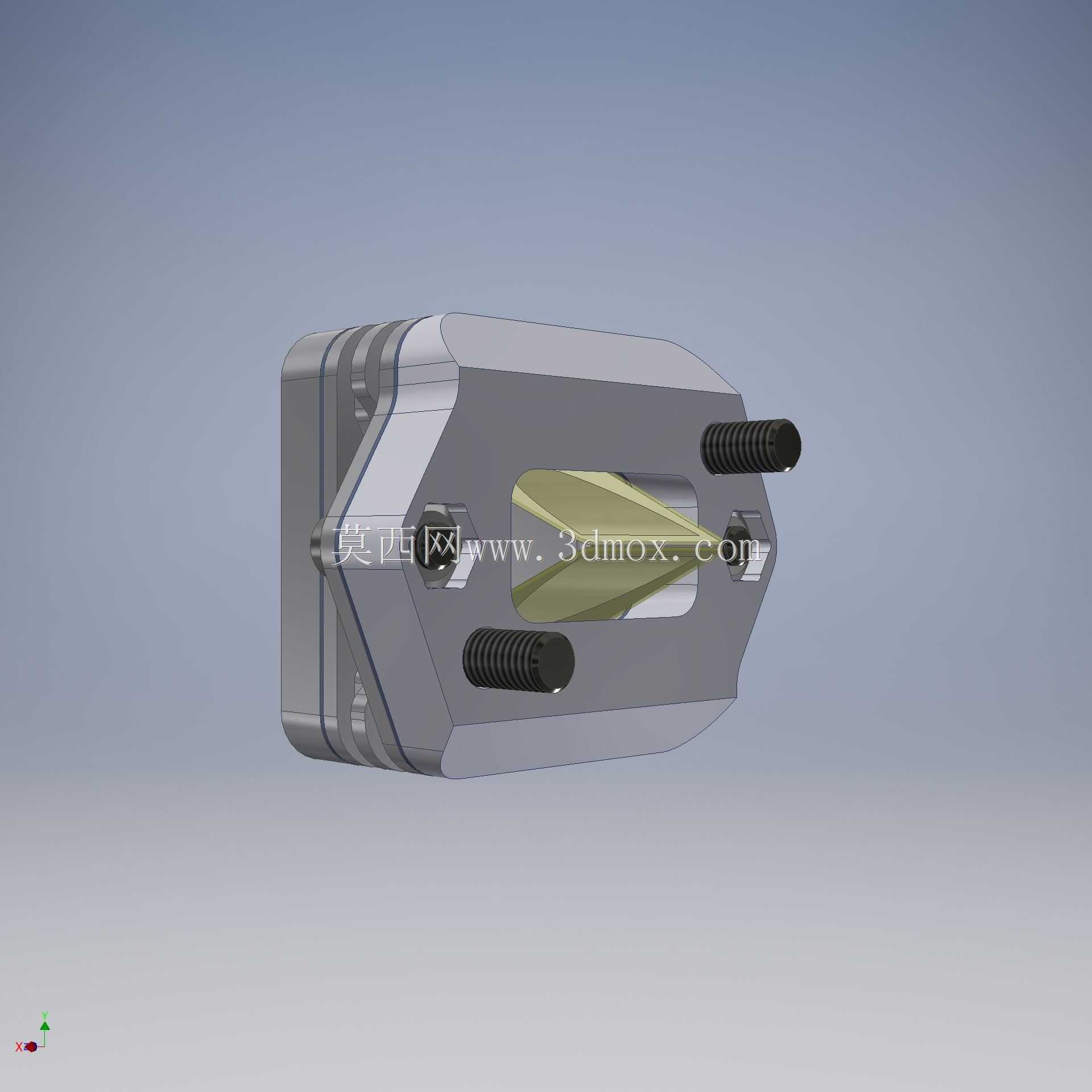

该簧片阀主要适配Zenoah G240、G290、G320系列RC模型发动机，这类动力单元普遍搭载在1/5比例燃油遥控滑板车、越野模型车以及小型固定翼航模上，作为二冲程发动机进气系统的核心单向导通部件，簧片阀的密封性能、响应速度直接决定了动力输出的平顺性与高转速区间的进气效率。从结构设计来看，该阀采用分体式铝合金壳体加工，进气侧端面预留四个均布的安装沉孔，孔位公差严格匹配对应型号发动机的进气道安装基准，安装面平面度控制在0.02mm以内，避免装配后出现漏气导致的缸压不足问题；阀片限位结构采用一体化铣削成型的凸台，既限制了簧片最大开启角度避免高速工况下簧片疲劳断裂，又能在簧片回落时提供精准的定位支撑，减少阀片与阀座的撞击磨损。进气通道采用渐扩式流道设计，从进气口到阀片安装位的截面平滑过渡，没有突兀的台阶或锐角，最大程度降低进气阻力，适配改装类排气系统时也能保证进气脉冲与排气回压的匹配度。壳体侧面预留的固定螺孔用于连接化油器安装座，螺孔周边做了局部加厚处理，反复拆装化油器也不会出现螺纹滑牙或壳体开裂问题。实际使用场景中，这类簧片阀需要承受发动机每分钟最高两万转以上的进气脉冲冲击，因此阀片采用高弹性合金钢材制作，厚度控制在0.12mm-0.15mm区间，既保证低转速下的密封性能，避免混合气反喷从化油器溢出，又能在高转速工况下快速开启，满足大油门状态下的进气量需求。设计时还考虑了不同燃油配比的兼容性，壳体表面做了硬质阳极氧化处理，耐甲醇混合燃油的腐蚀，长期使用不会出现壳体表面氧化剥落导致的阀片卡滞问题。安装边界方面，该阀整体轴向长度控制在32mm以内，径向最大尺寸不超过42mm，不会与模型车的车架、转向机构产生运动干涉，替换原厂簧片阀时不需要额外修改周边安装位，直接对位锁紧即可完成装配。
