高细节多缸内燃机动力总成结构展示

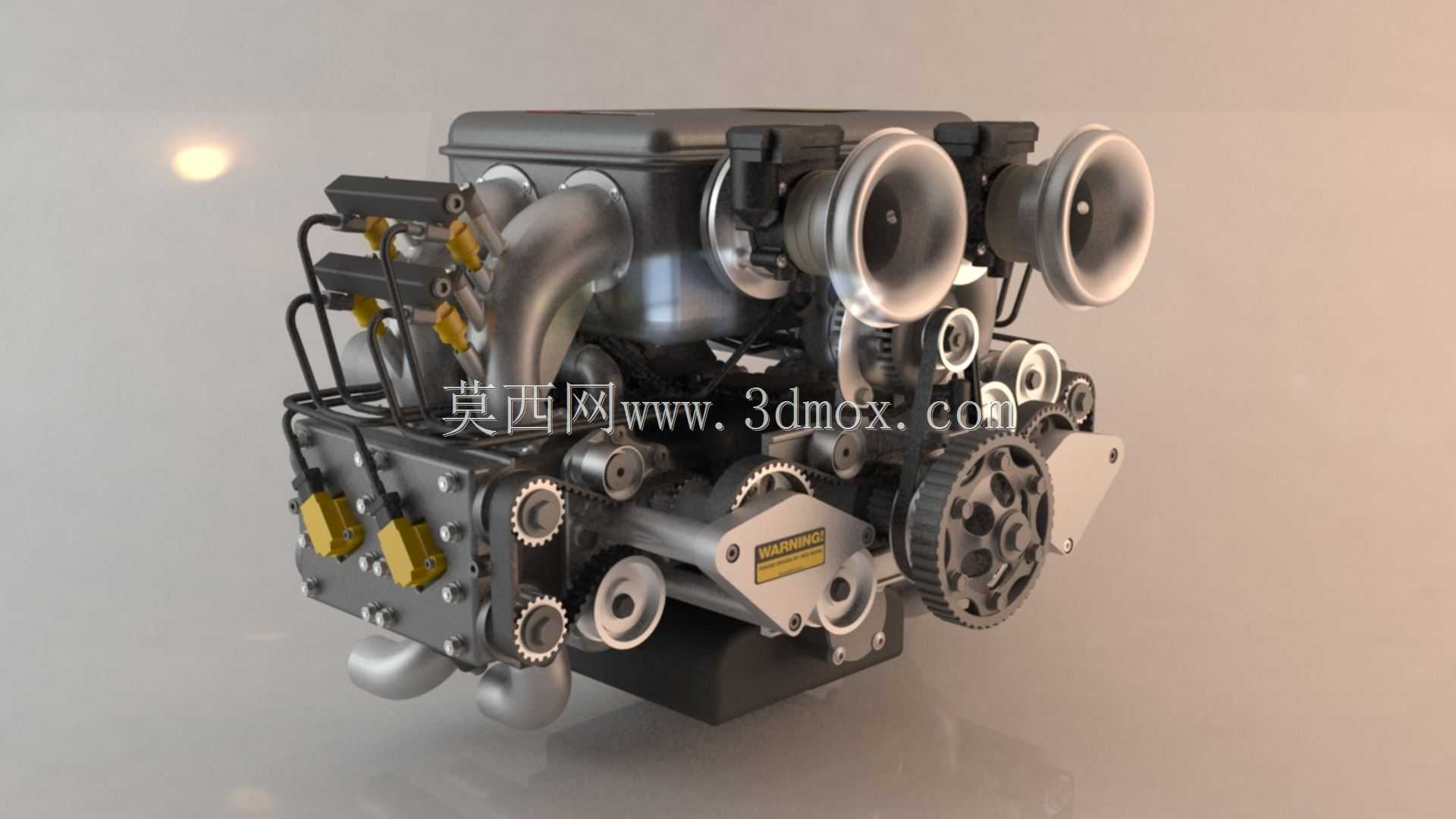

这套动力装置的三维结构，可覆盖乘用车、小型工程机械、通用动力机组等多场景的前期方案验证环节，在整车总布置阶段，能直接用于机舱空间匹配校核，避免后续实件装配时出现管路干涉、安装点错位的问题。从结构设计逻辑来看，整体采用集成化布局思路，将进气组件、正时传动机构、点火执行单元、排气歧管等核心部件做了紧凑化排布，在保证各子系统功能边界清晰的前提下，尽可能压缩整体占用空间，适配更多紧凑型动力舱的安装需求。外露的正时齿轮组采用定比传动设计，能精准保证配气相位与活塞运动行程的匹配精度，齿轮啮合间隙预留了热膨胀补偿量，避免高负荷工况下因热胀出现卡滞、异响问题；侧置的点火模块直接固定在缸体侧安装面，缩短了高压传输路径，减少点火能量损耗，同时模块化的固定方式也方便后期运维时的快速拆装。进气端采用大口径喇叭口进气结构，能有效降低进气紊流阻力，提升高转速工况下的充气效率，匹配对应的进气歧管流道设计，可让各缸进气量分配更均匀，优化各缸工作一致性。排气歧管采用等长流道设计，能减少各缸排气脉冲的相互干扰，提升排气顺畅度，同时歧管的安装角度预留了涡轮增压器的加装空间，可根据动力升级需求拓展增压配置。安装边界方面，缸体底部预留了标准的动力总成悬置安装点位，位置与同排量主流机型的悬置坐标保持通用，可直接适配多数现有动力舱的悬置支架，无需额外改动安装结构；整机的外接管路接口、电气接插件位置都做了防呆设计，避免总装时出现错接问题。从建模细节来看，所有部件的配合面都还原了实际的公差带要求，运动部件的行程范围做了动态干涉校验，可直接用于运动仿真分析，验证不同转速下配气机构、传动组件的运动轨迹是否存在干涉，也能用于教学场景下的内燃机结构拆解演示，让学习者直观理解四冲程内燃机的工作逻辑与各部件的配合关系。在做配套设备选型时，可直接提取该模型的安装孔位坐标、外接接口尺寸，快速完成冷却系统、供油系统、进排气系统的配套匹配，缩短前期方案开发的周期。
