单缸振荡式小型蒸汽机结构设计

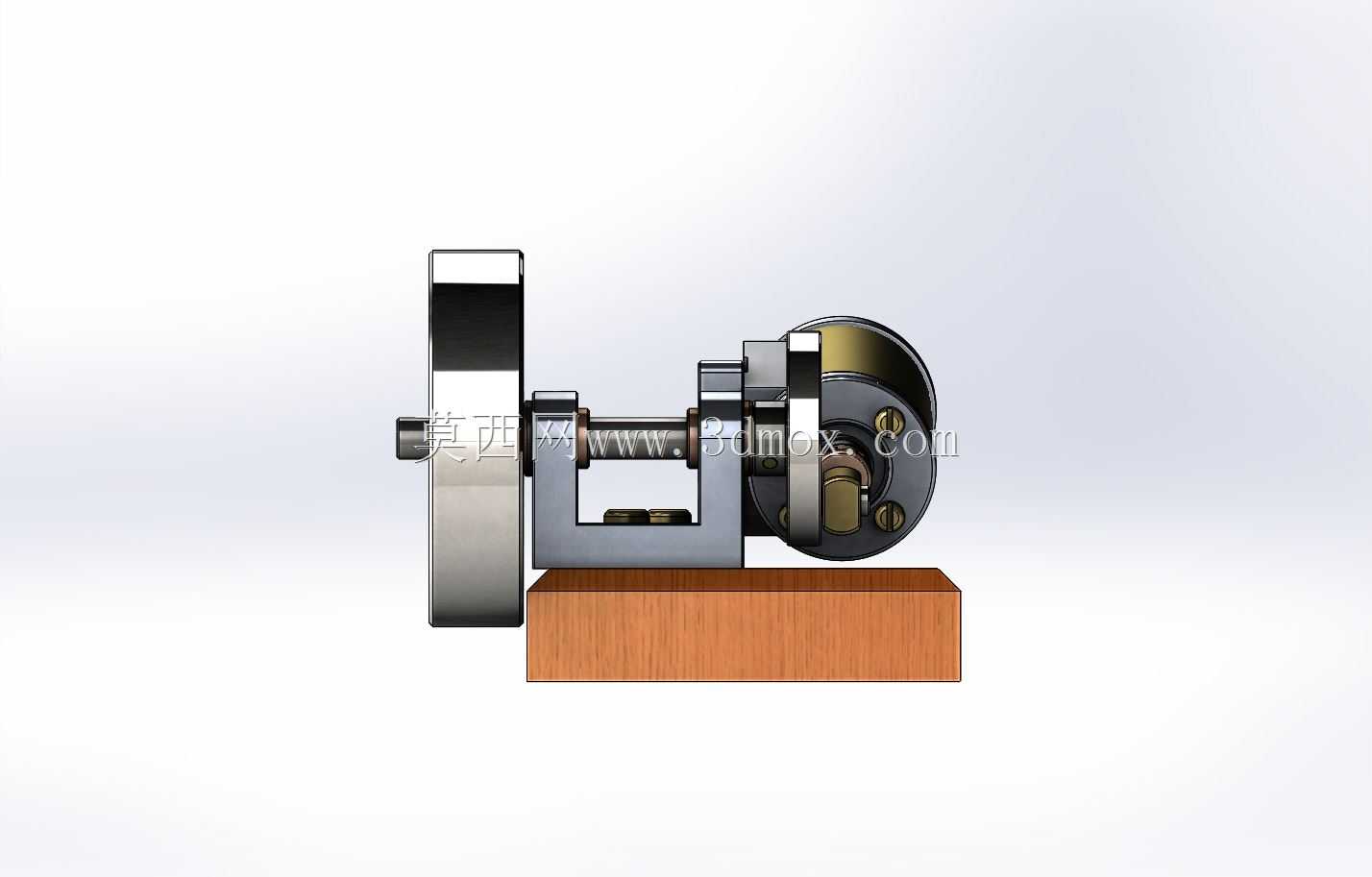

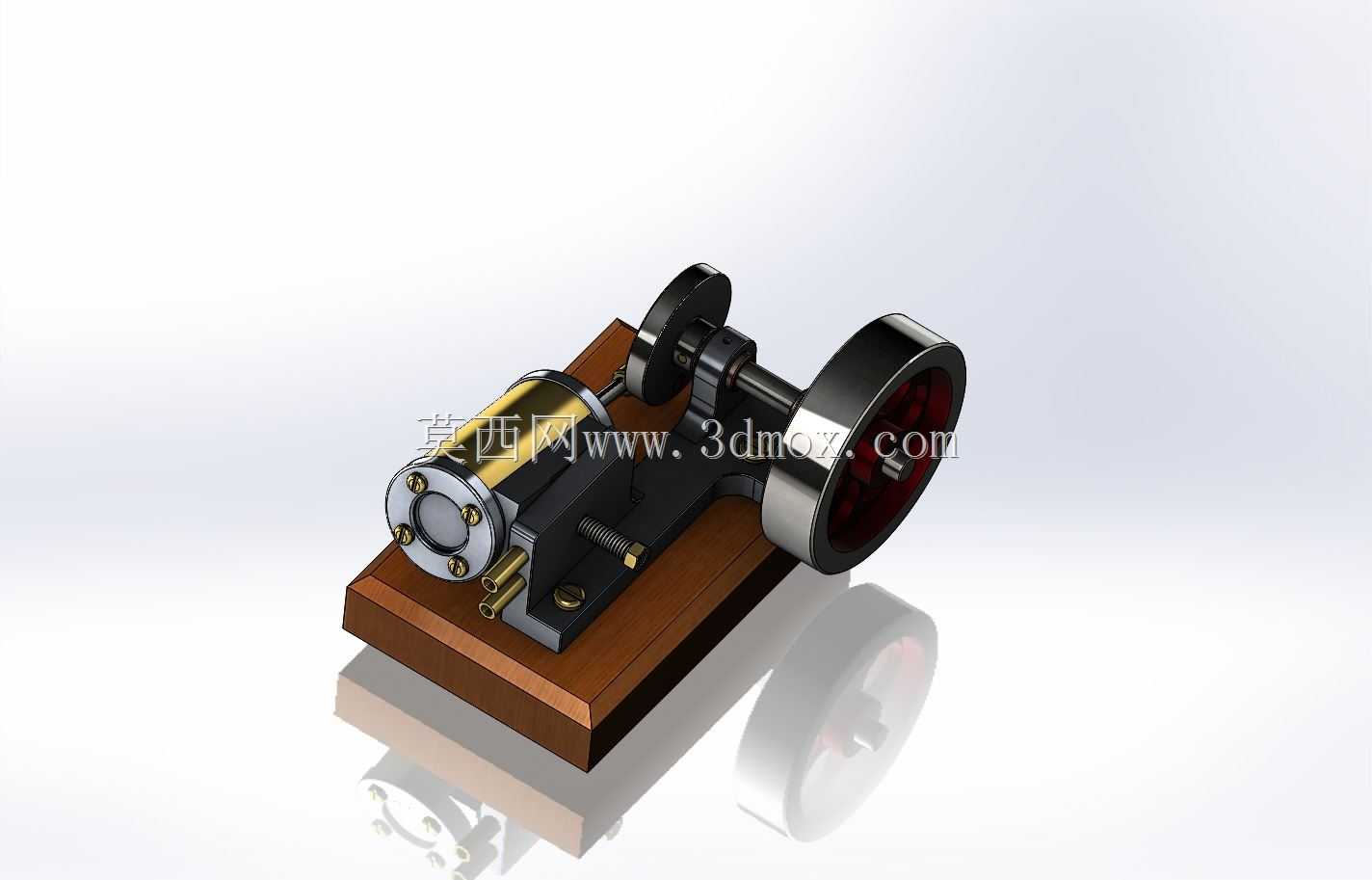

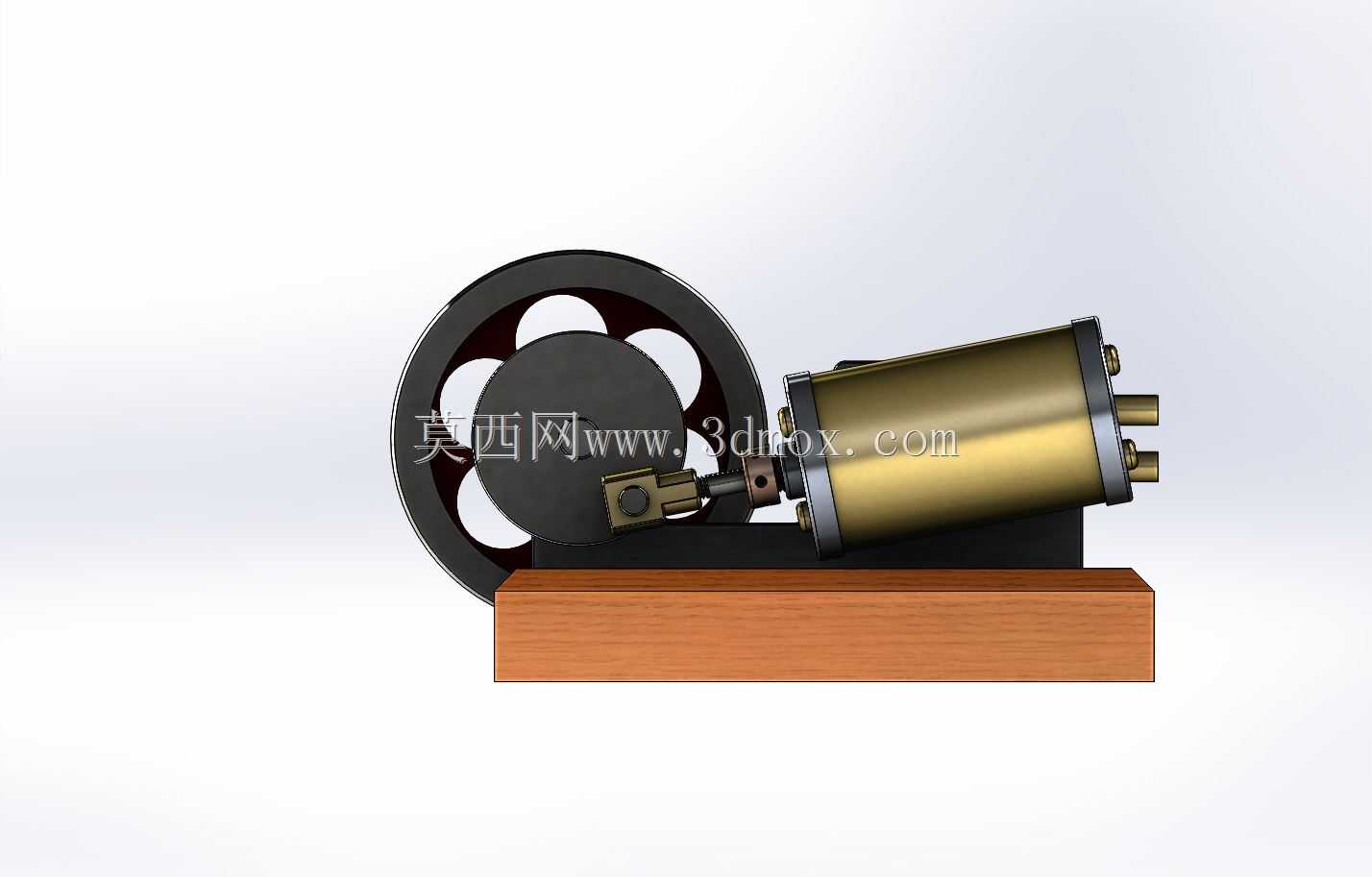

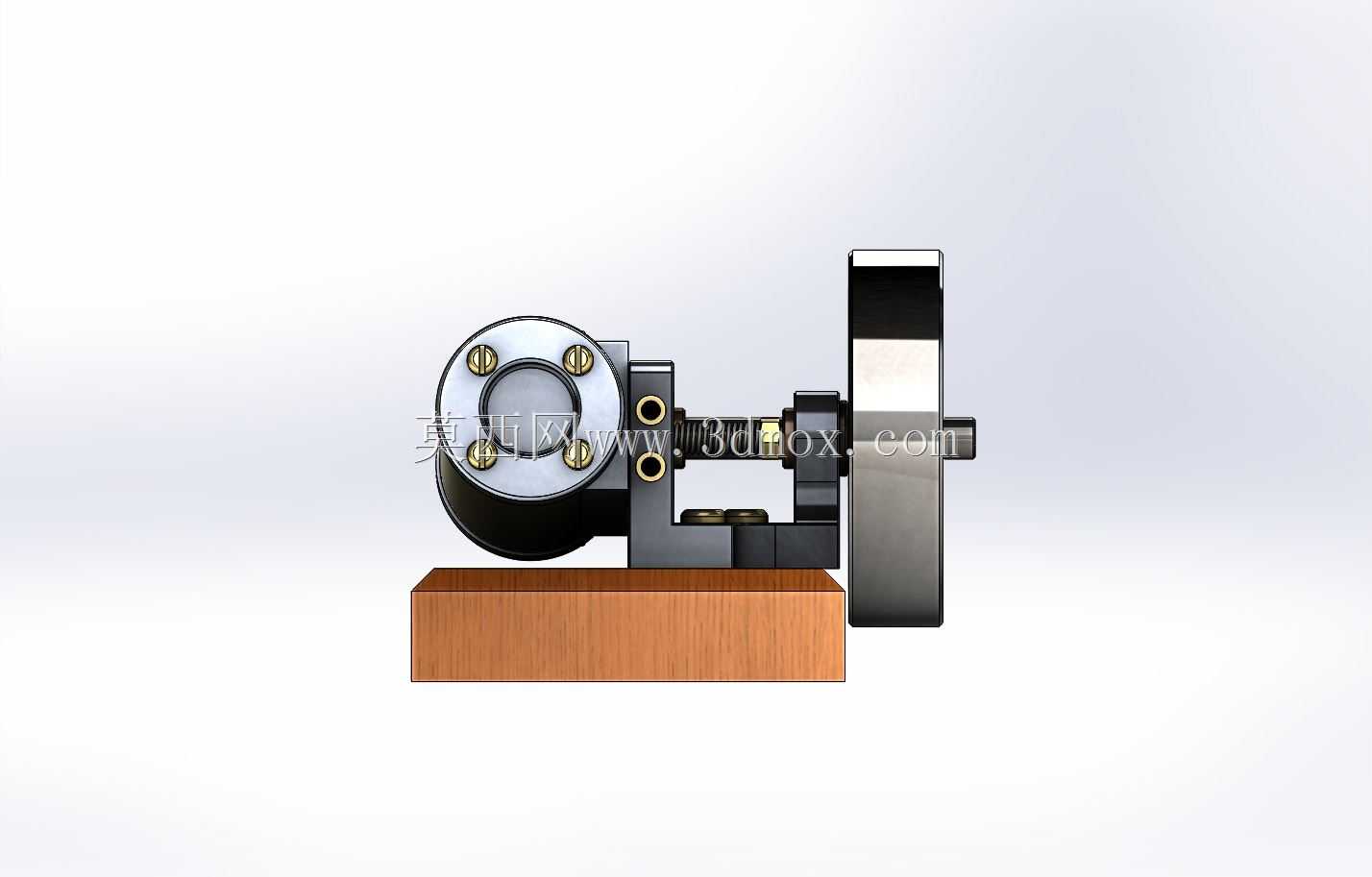

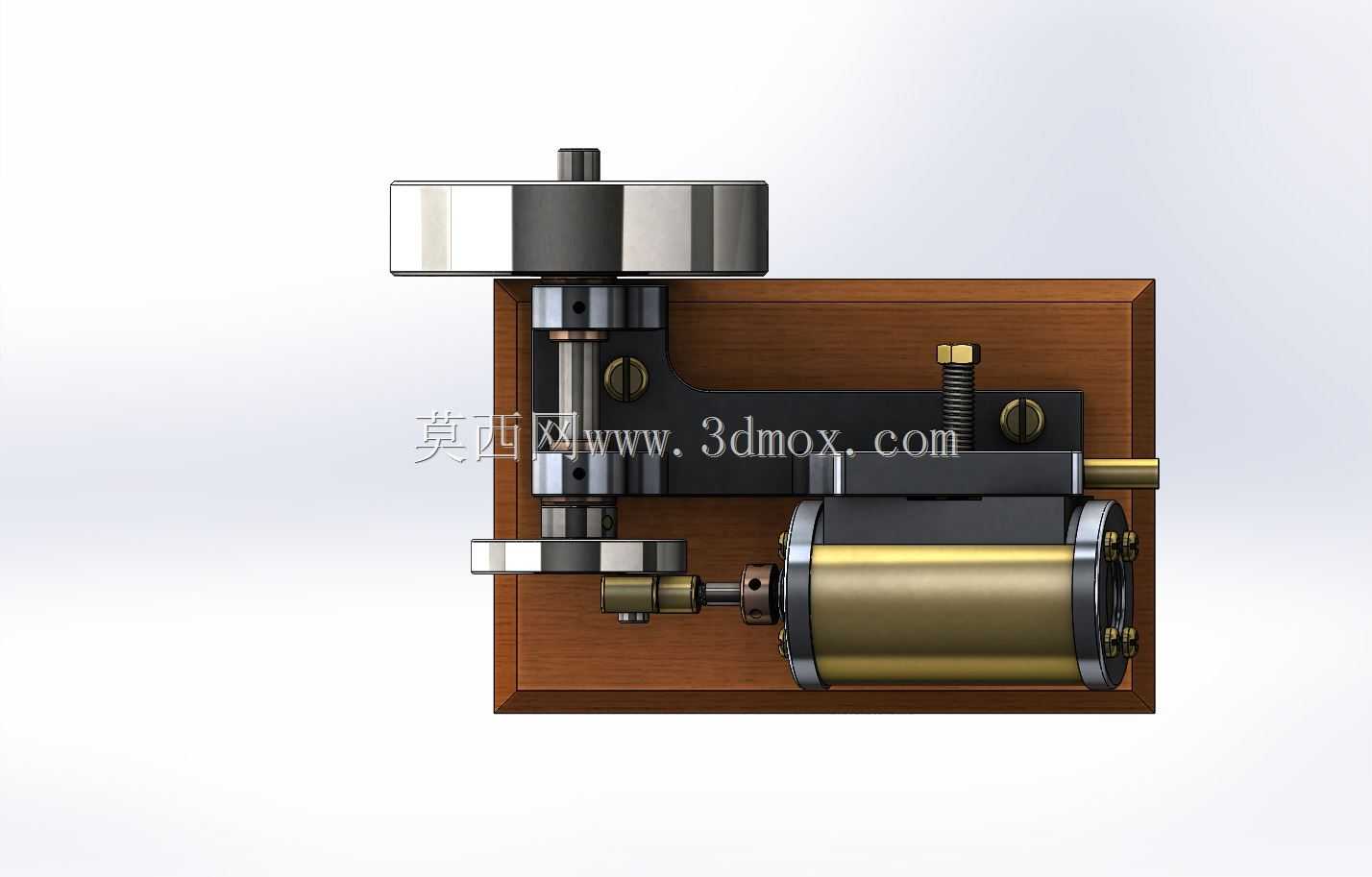

这款单缸振荡蒸汽机主要面向小型动力演示场景、复古动力模型爱好者收藏展示以及基础热能动力教学场景使用，能够直观展现外燃式动力设备的能量转换逻辑，将蒸汽的热能通过机械结构转化为旋转机械能输出，可作为小型动力科普装置、模型展会动力展品，也可适配小型复古车船模型的动力单元，满足低转速、小扭矩的动力输出需求。设备核心采用单缸振荡式结构设计，汽缸本体同时承担配气功能，省去了传统蒸汽机复杂的滑阀配气机构，整体结构更为精简，运动部件数量少，运行过程中摩擦损耗更低，维护难度大幅降低。汽缸通过铰接结构安装在机架上，工作过程中随曲轴转动产生小幅摆动，同步完成进汽、排汽的气路切换，蒸汽进入汽缸后推动活塞做往复直线运动，活塞通过连杆与带轮式飞轮连接，将往复运动转化为飞轮的旋转运动，飞轮自带的配重结构能够储存转动惯量，抵消活塞往复运动的死点问题，保证动力输出的连续性与平稳性。设计过程中优先考虑结构的易加工性与运行可靠性，汽缸与活塞的配合间隙经过反复调校，既保证蒸汽密封性能减少压力损耗，又避免配合过紧导致的运动卡滞；飞轮采用辐条式镂空结构，在保证足够转动惯量的前提下降低整体自重，同时提升外观的复古质感；底座采用实木质感的安装平台，既为整套动力机构提供稳定的支撑基准，也兼顾展示场景的美观度。整套设备的安装边界紧凑，横向安装尺寸适配常规展示台摆放需求，纵向高度预留了飞轮转动与汽缸摆动的安全间隙，安装时只需固定底座四角即可完成整机固定，外接蒸汽管路接入汽缸铰接端的进汽接口即可启动运行，输出端可通过飞轮的皮带槽外接皮带传动，为外部小型负载提供动力。振荡汽缸的摆动角度经过精准限位设计，既保证配气过程中进排汽口的完全导通与闭合，又避免摆动幅度过大导致的管路干涉或结构碰撞，各运动铰接点均预留润滑空间，长期运行时只需定期加注润滑脂即可保证运转顺畅。
