多部件组合式工业压碎设备结构设计

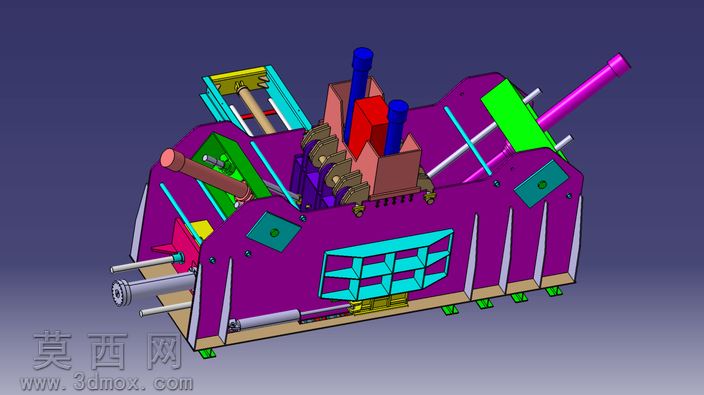

本压碎设备三维模型采用CATIA软件完成全参数化建模，整体以模块化设计思路搭建，完整还原了设备的整机结构与各功能部件的装配关系。建模过程中首先完成主机架的主体结构搭建，机架作为整机的承载基础，采用箱型焊接结构设计，外侧布置多道竖向加强筋提升结构刚性，正面预留格栅式检修开口，兼顾结构强度与后期维护便利性，建模时对机架的板材厚度、加强筋排布、安装基准面都做了精准的参数约束，确保各部件装配时的同轴度与位置精度。在功能部件建模部分，依次完成进料导向组件、压碎执行组件、动力传动组件、出料疏导组件的独立建模与装配：进料端设置多组可调式导向杆件，不同配色区分的导向轴、推料部件可清晰展示物料进入压碎腔的导向路径；压碎执行区域布置多组错落排布的压碎工作部件，配合不同行程的液压执行杆件，可实现对物料的多级挤压破碎，建模时还原了各铰接点的转动副结构、压头的安装定位结构，清晰展示破碎作业的动作逻辑；动力输入端布置多组不同规格的液压油缸，不同色彩区分的缸体、活塞杆部件明确标注了动力输入的位置与施力方向，侧方伸出的传动杆件还原了动力传递的连接结构；底部设置多组可调式支撑脚座，可实现整机的水平调平与安装固定。模型渲染阶段采用差异化色彩材质区分不同功能模块：主机架采用紫色哑光金属材质模拟焊接钢结构的质感，液压杆件分别采用蓝色、玫红色高亮材质标注动力部件，执行压碎的核心工作部件采用棕褐色耐磨金属材质，导向杆件采用青蓝色金属材质，格栅结构采用亮青色半通透材质，通过材质色彩的区分让整机的结构层级一目了然，无需剖切即可清晰分辨各部件的功能分区与装配位置。整体设计充分考虑了压碎作业的受力特性，各部件的连接位置都做了加强结构设计，传动部件预留了足够的安装与维护空间，完整的装配结构可直接用于设备的结构校验、作业原理演示以及后续的工程图导出，为压碎设备的结构优化、生产制造提供直观精准的三维参考。
