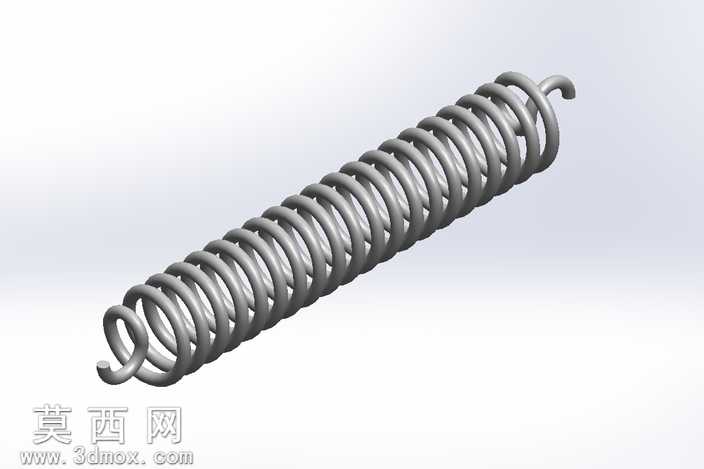

雕刻机用带钩拉伸张力弹簧三维结构

本作品为雕刻机配套使用的张力弹簧三维建模成果，建模过程以SolidWorks为核心工具，严格遵循机械弹簧设计规范完成全参数化构建。建模初始阶段先确定弹簧的核心参数：依据雕刻机张紧机构的安装空间与拉力需求，设定弹簧中径、有效圈数、簧丝直径、自由长度等基础数值，采用螺旋线扫描作为主体建模的核心路径，先绘制符合国标簧丝直径的圆形截面轮廓，沿精准匹配节距参数的螺旋线路径完成扫描，生成弹簧的螺旋主体结构，过程中严格控制螺旋线的升角与圈数间距，保证每一圈簧丝的间隙均匀一致，避免出现圈距偏差导致的弹力不均问题。针对两端的挂钩结构，建模时在螺旋主体的两端分别延伸出过渡圆弧段，通过3D草图绘制挂钩的弯曲路径，采用扫描特征完成挂钩的成型，保证挂钩与弹簧主体的衔接处平滑过渡，无尖锐棱角，同时对挂钩的内径、弯曲角度做参数化约束，确保挂钩可与雕刻机对应安装位的销轴精准配合，不会出现装配干涉。材质与渲染环节，为模型赋予弹簧钢的金属材质，调整材质的金属度、粗糙度参数，还原高强度弹簧钢经过表面处理后的哑光金属质感，添加柔和的环境光与定向光源，通过光影效果凸显螺旋簧丝的曲面轮廓与结构层次，清晰展现每一圈簧丝的形态与两端挂钩的结构细节。结构设计上，该张力弹簧依靠两端挂钩实现与雕刻机张紧组件的连接，工作时承受轴向拉力，通过簧丝的扭转变形储存与释放弹性势能，为雕刻机的传动或张紧部件提供稳定的张紧力，避免传动带或运动部件出现松脱、移位问题，建模时充分考虑弹簧的工作受力特性，对挂钩与主体衔接的应力集中区域做了圆角过渡处理，还原实际加工中的工艺结构，保证模型结构符合真实弹簧的力学设计要求。整个建模过程全参数关联，后续可根据不同型号雕刻机的张紧力需求，直接修改螺旋线节距、圈数、簧丝直径、挂钩尺寸等参数，快速生成适配不同工况的张力弹簧模型，大幅提升同类零件的设计迭代效率。
