三爪式轴承拆卸拉出工具结构设计

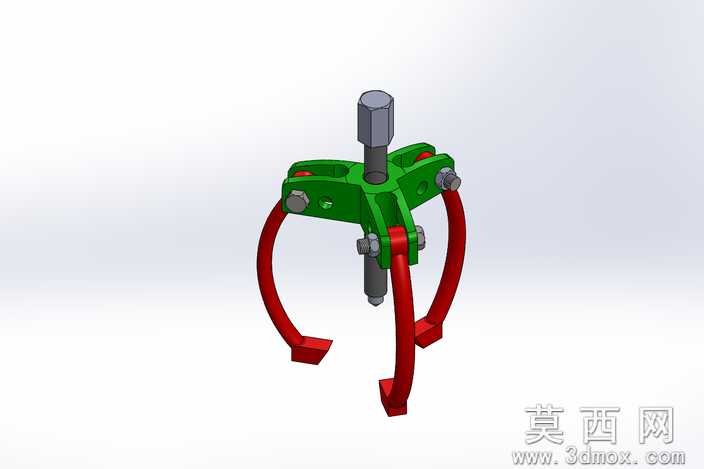

本模型为三爪式轴承拉出器，也就是维修作业中常用的三爪拉马结构，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循机械维修工具的实际尺寸比例与装配逻辑，对每一个零部件都进行了独立的特征建模与装配约束校验，确保整体结构可实现真实的运动模拟与功能演示。模型的结构组成清晰，顶部为六角施力端头，可适配扳手等工具施加旋转扭矩，中部为带梯形传动螺纹的中心顶杆，顶杆底端做了圆弧过渡处理，避免作业时顶伤待拆卸工件的轴端中心；主体支架为绿色涂装的三爪铰接基座，基座上设置了均匀分布的铰接点位，三个红色的弯形拉爪通过螺栓紧固件与基座形成可转动的铰接连接，拉爪的末端做了直角勾型结构，可牢固勾住待拆卸轴承的内圈或外圈端面，每个拉爪与基座的连接位置都配置了锁紧螺母，可根据待拆卸轴承的直径大小调整拉爪的张开角度，调整到位后锁紧螺母即可固定拉爪位置，防止拉拔过程中出现滑脱问题。材质渲染方面，模型对不同部件做了区分化的材质赋予，中心顶杆与铰接螺栓、锁紧螺母等受力部件赋予了调质钢材的金属材质，表现出高强度金属的哑光金属质感，基座部分赋予了绿色喷塑五金件的材质效果，拉爪部分赋予了红色锻压钢材的表面质感，不同材质的色彩区分清晰，既方便识别各部件结构，也还原了实物工具的外观特征。设计思路上，这款拉出器针对轴承拆卸作业中常见的轴装轴承拆卸难题，利用螺旋传动的顶推力转化为拉爪的拉拔力，无需敲击作业即可平稳将轴承从轴体上拉出，三爪均匀分布的结构可保证拉拔过程中轴承受力均匀，避免轴承偏斜卡死或者损坏轴体表面，铰接可调的结构可适配一定尺寸范围内的不同规格轴承，提升工具的通用性，整体结构紧凑，受力路径清晰，所有活动部件都预留了合理的装配间隙，可完整模拟旋转顶杆推进、拉爪同步向外拉拔的完整作业动作，可作为机械维修工具教学、五金工具产品设计参考的三维素材使用。
