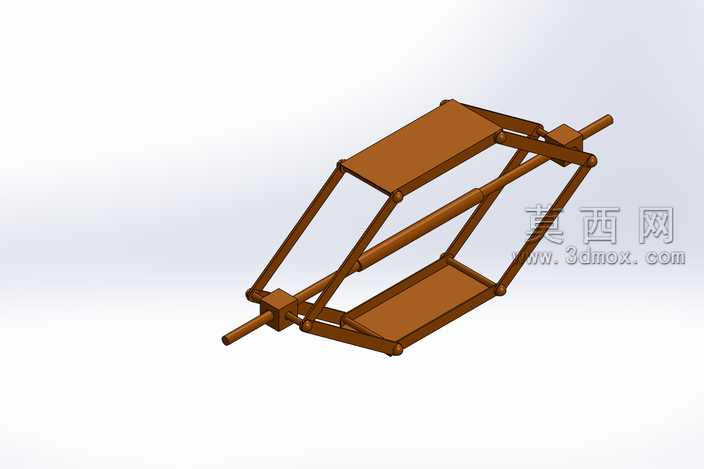

本作品为剪叉式伸缩升降支撑机构的三维建模成果,建模过程依托三维设计软件完成,整体采用自下而上的装配建模思路,先逐一完成各组成零件的参数化建模,再通过配合约束完成整体装配。首先针对剪叉臂零件,采用拉伸凸台命令构建杆身主体结构,对铰接位置通过拉伸切除完成轴孔加工特征的构建,所有棱边均添加符合机械加工工艺要求的圆角特征,避免应力集中问题;上下两端的承载平台采用薄壁拉伸特征构建,平台与剪叉臂的连接位置预留铰接安装位,保证转动副的活动余量。中间的传动丝杆零件,通过扫描命令构建丝杆杆身,两端的连接轴头采用旋转凸台命令完成建模,与剪叉臂上的螺母滑块形成螺旋传动配合,可通过丝杆转动带动两侧剪叉臂收拢或展开,实现整体高度的调节。材质设置方面,整体结构赋予棕褐色金属质感材质,模拟钢材表面做防锈喷涂处理的效果,铰接轴位置赋予亮金属材质区分转动副结构,渲染阶段采用柔和的环境光源,添加适当的环境 occlusion 效果突出结构的层次感与装配关系,清晰展现各部件的连接逻辑。结构设计上采用对称式双剪叉臂布局,相比单臂结构拥有更高的承载稳定性,两侧剪叉臂通过中间铰接轴形成交叉转动结构,上端与上承载平台铰接、下端与下承载平台的滑动副连接,配合中间的丝杆传动结构,可实现平稳的升降伸缩动作,整体结构无冗余零件,所有铰接位置的配合间隙均按照实际装配公差设置,既保证活动顺畅无卡滞,又避免间隙过大导致的结构晃动。设计过程中充分考虑机构的运动行程,通过软件的运动仿真模块验证了极限收拢与极限展开状态下无零件干涉,各转动副的活动角度均在合理范围内,可作为小型升降工作台、可调高度支撑工装的核心机构参考,建模过程中所有特征均保留参数化设计记录,可根据实际承载需求调整剪叉臂长度、丝杆直径、平台尺寸等参数,快速衍生出不同规格的同类型机构方案。
- 上一篇:双轮平衡代步车赛格威结构设计
- 下一篇:带螺旋沟槽的阶梯式传动轴三维设计
- 全部评论(0)
- 模板大小 3.81 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2012,效果图,其它,
- 软件分类 通用机械零部件
