刚性十字万向联轴器结构三维设计

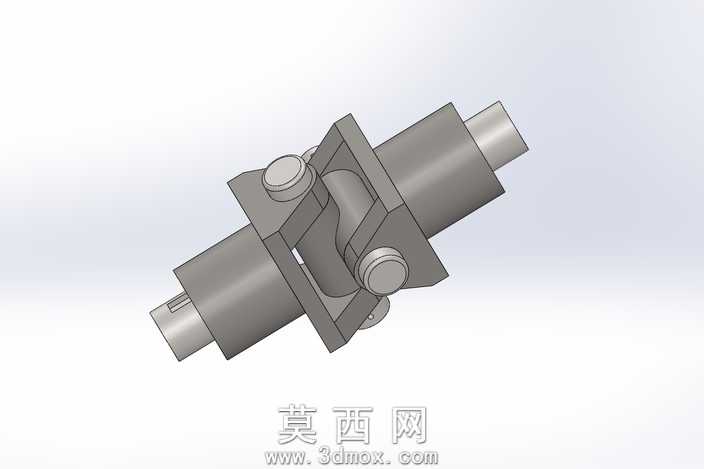

本作品为刚性万向联轴器的三维参数化建模成果，建模过程严格遵循机械设计手册中万向联轴器的尺寸规范与结构标准，采用SolidWorks软件完成全零件建模与虚拟装配。建模阶段首先拆分核心构件：两端带键槽的轴头、十字形连接轴、两侧叉形架、固定销轴与锁紧挡圈，每个零件均通过草图绘制、特征拉伸、旋转切除、倒角倒圆等基础特征完成，对轴头的键槽结构、叉形架的销轴安装孔位、十字轴的轴颈配合面均做了精确的尺寸约束，保证各零件间的配合公差符合实际加工要求。装配阶段按照实际装配顺序依次导入零件，通过同轴心、重合、平行等配合关系完成总装，同时添加了机械配合中的角度限制与旋转自由度约束，真实还原万向联轴器可在两轴存在夹角时传递扭矩的运动特性。渲染阶段为不同零件赋予对应材质：轴类零件采用调质钢材质，表面设置亚光金属质感，添加细微的车削纹理提升真实感；销轴与锁紧件采用镀锌钢材质，表面做亮面金属处理；整体渲染采用柔和的环境光搭配定向补光，清晰展现各部件的结构层次与装配关系。设计过程中重点考量了刚性万向节的受力特性，十字轴与叉形架的接触部位做了圆角过渡处理，避免应力集中，轴头键槽的尺寸符合普通平键的国家标准，保证该模型可直接对接后续的工程图生成、有限元受力分析与运动仿真工作，完整还原了刚性万向联轴器用于连接相交两轴、传递旋转扭矩的核心功能，结构紧凑无冗余设计，各部件无干涉，装配关系完全符合实际工业产品的装配逻辑。
