25毫米法兰式手动截止阀三维结构设计

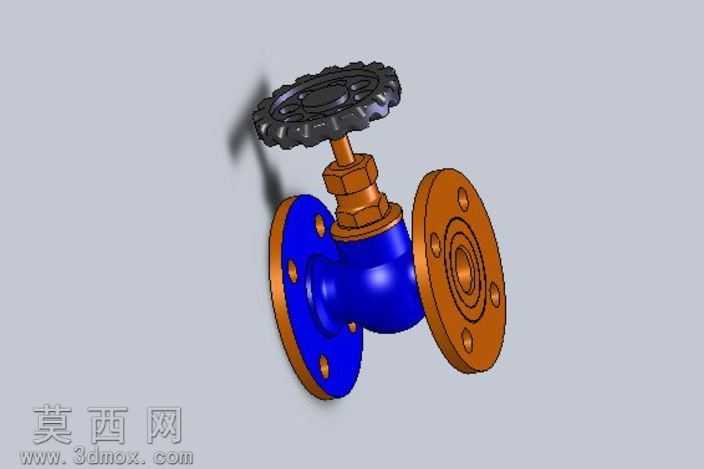

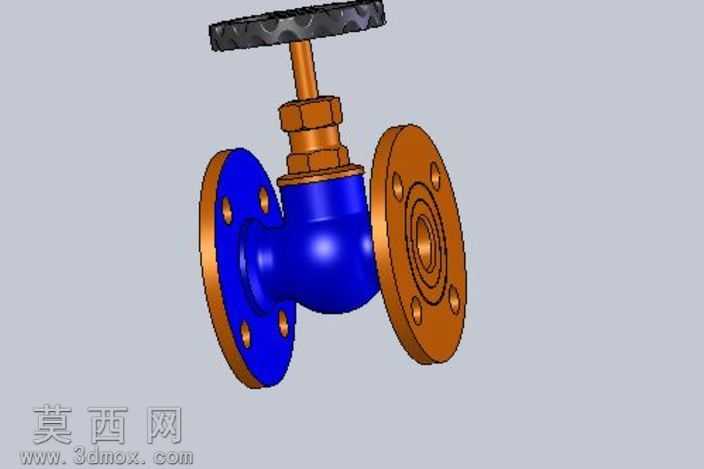

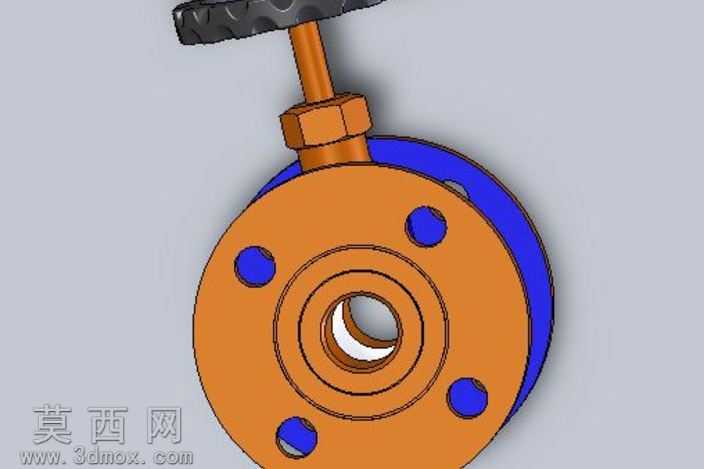

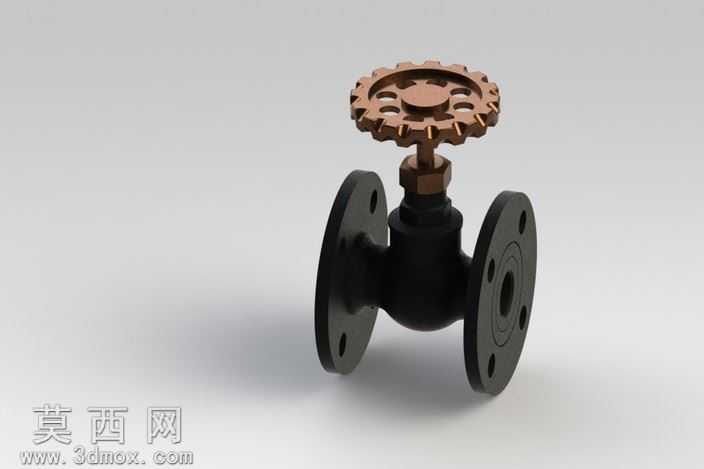

本作品为公称通径25毫米的法兰连接手动截止阀三维模型，整体采用参数化建模思路完成，在三维建模过程中严格遵循截止阀的通用结构设计规范，对各组成部件的尺寸比例、装配关系进行了精准还原。模型整体分为阀体、阀盖、阀杆、手轮、法兰连接端、密封压紧组件几个核心部分，建模时首先绘制阀体的主体回转轮廓，通过旋转特征生成阀体的中空流道结构，流道采用直通式S型过渡设计，能够在保证介质流通顺畅的同时，适配截止阀的截流启闭特性，阀体两侧的法兰盘采用拉伸加阵列孔的方式完成，法兰端面的密封槽、螺栓孔的位置尺寸均参照对应通径的法兰标准进行设定，保证模型具备实际工程参考价值。阀盖部分通过螺纹配合与阀体上端连接，建模时还原了阀盖与阀体之间的密封压紧结构，阀杆采用梯形螺纹传动结构，建模时精准绘制了螺纹的牙型轮廓，通过螺旋扫描特征生成完整的传动螺纹，保证阀杆旋转升降动作的结构合理性。手轮部分采用边缘防滑纹理设计，通过圆周阵列特征生成手轮外缘的防滑凹槽，还原了实际手动操作部件的结构细节。材质渲染方面，阀体主体采用蓝色烤漆金属材质，法兰密封面、阀杆、压紧螺母等金属部件采用铜质金属材质，手轮采用黑色哑光铸铁材质，不同部件的材质区分清晰，能够直观呈现阀门各部分的材质应用差异。装配过程中按照实际阀门的装配顺序添加配合约束，阀杆与阀盖之间添加同轴心、螺旋传动配合，手轮与阀杆顶端添加同轴心、固定配合，法兰端与阀体主体添加同轴心、端面贴合配合，整体装配无干涉，可直观展示截止阀的内部结构与动作原理，能够清晰呈现手动旋转手轮时阀杆升降带动阀瓣实现流道通断的工作过程，模型结构完整，细节还原度高，可用于阀门结构教学、管路系统装配演示、产品方案展示等场景。
