V型八缸发动机曲轴活塞组合结构设计

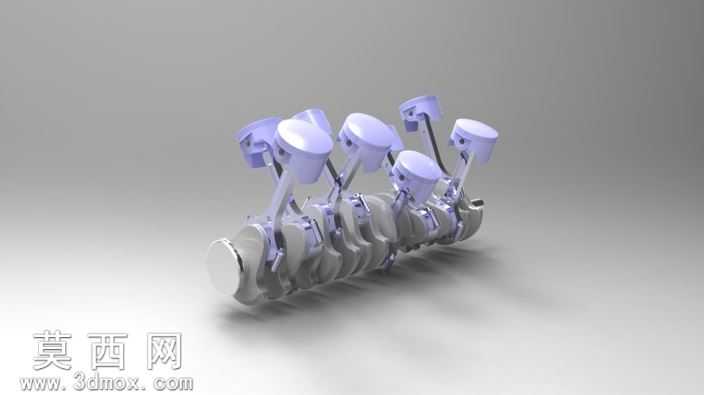

本作品为V型八缸内燃机核心曲柄连杆机构的三维建模成果，建模过程严格遵循内燃机动力传递的机械原理，还原了八缸动力单元的排布逻辑与部件配合关系。建模阶段以曲柄连杆机构的运动轨迹为核心基准，先完成曲轴主体的参数化构建：依据八缸机型的点火间隔角设定各曲柄销的相位角度，对主轴颈、曲柄销、曲柄臂的过渡圆角做了精细化处理，避免应力集中的结构缺陷，同时还原了曲轴上的润滑油道开孔、平衡重块的配重轮廓，保证曲轴回转部件的动平衡设计逻辑符合工程实际。随后完成活塞与连杆组件的建模：活塞部分还原了顶部燃烧室凹坑、环槽区域的结构特征，区分了气环与油环的槽位尺寸，对活塞销座的加强筋结构做了细节刻画；连杆部分还原了连杆大头的剖分结构、连杆杆身的工字型截面特征，以及小头衬套、大头轴瓦的装配位结构，保证各部件的装配间隙符合机械设计规范。材质与渲染阶段，针对不同部件的实际工程材质做了区分：曲轴主体采用锻钢材质表现，赋予金属磨砂质感与细微的机加工纹理，还原锻钢部件的哑光金属质感；活塞采用铝合金材质表现，赋予更明亮的浅银金属质感，体现铝合金部件轻量化的材质特性；连杆组件采用合金钢材质，与曲轴材质做细微的色泽区分，同时在部件边缘添加细微的倒角高光，凸显机加工零件的精密质感。场景布光采用柔和的三点布光方案，主光源从侧上方投射，勾勒出部件的整体轮廓与结构层次，辅助光源补充暗部细节，避免曲柄臂间隙、活塞内侧等区域出现死黑，背景采用渐变中性灰，突出机械结构本身的线条美感。设计过程中重点验证了各部件的运动干涉情况：通过模拟曲轴回转过程中活塞的上下往复行程，确认连杆摆动角度范围内无结构干涉，各曲柄销与连杆大头的配合位、活塞销与连杆小头的配合位均预留了合理的装配间隙，整体模型既还原了V8动力单元的结构特征，也体现了曲柄连杆机构将活塞往复运动转化为曲轴旋转运动的核心工作逻辑，清晰展现了内燃机核心动力部件的结构组成与装配关系。
