卧式储运罐体带爬梯人孔结构设计

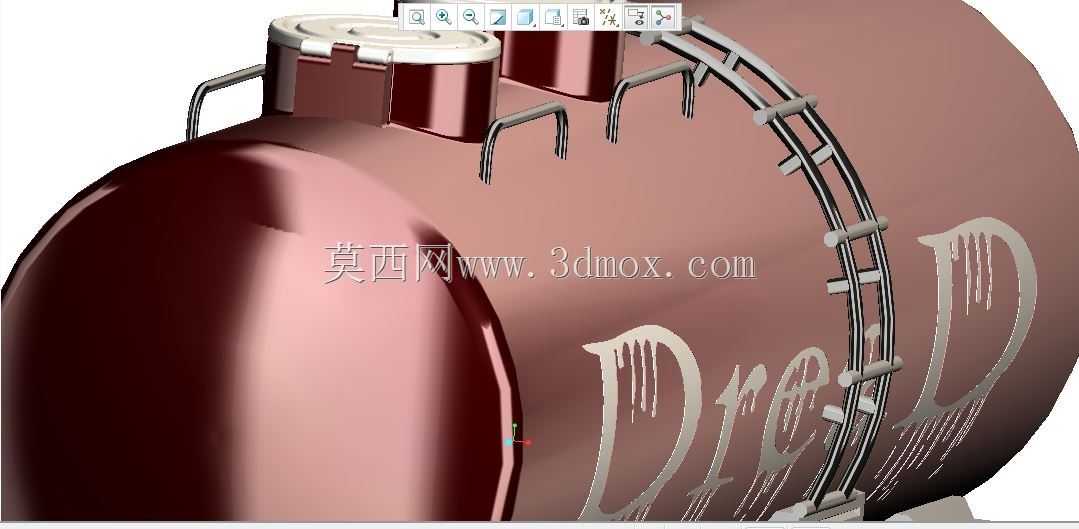

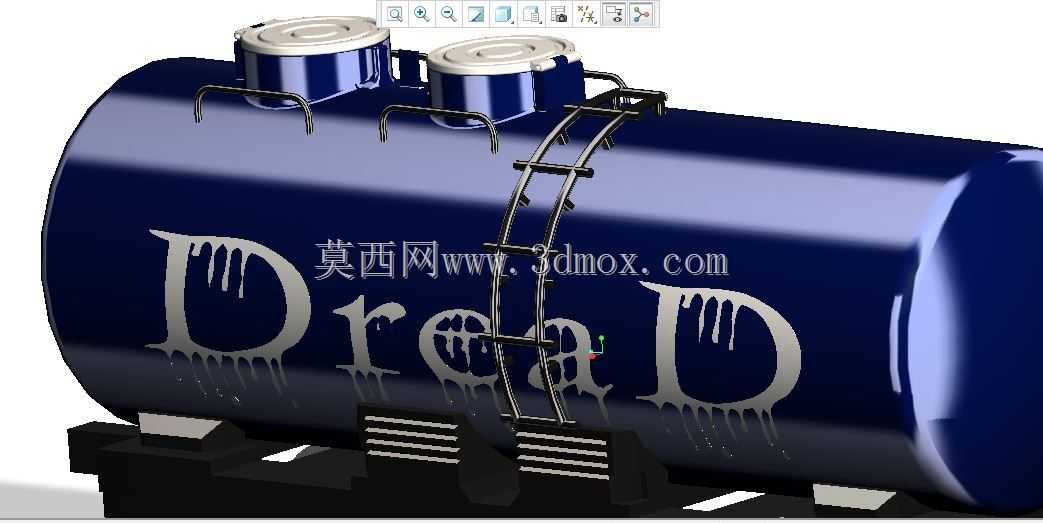

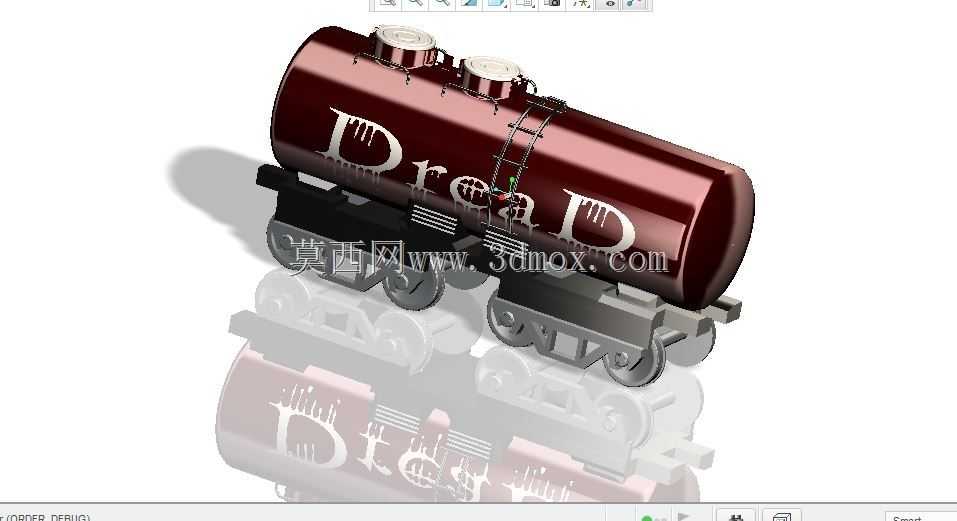

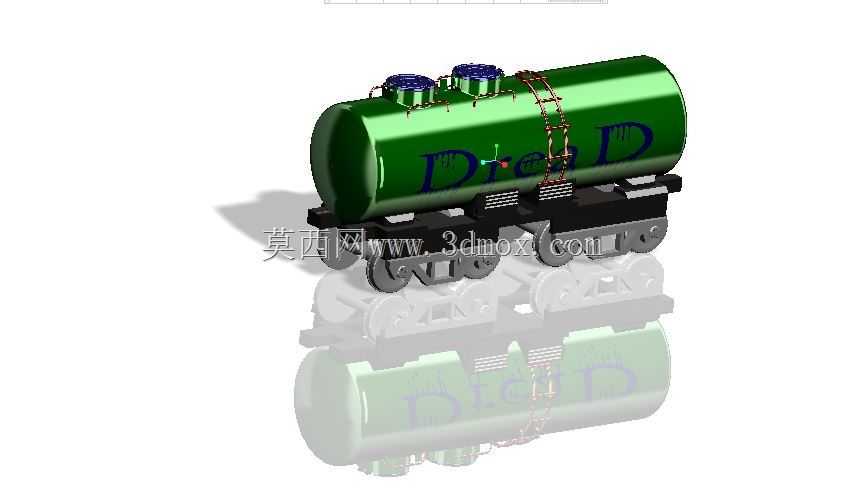

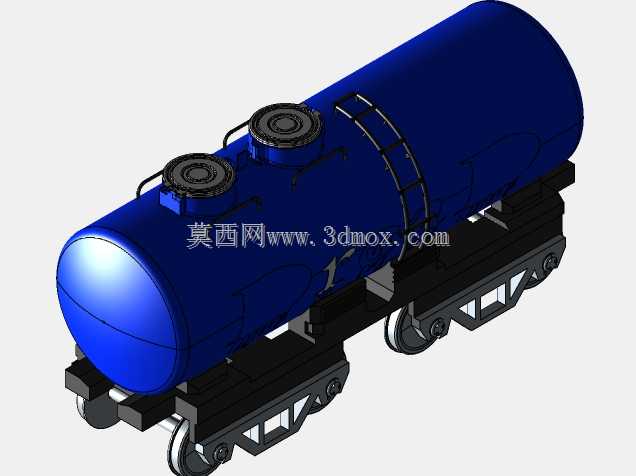

该卧式储运罐体主要面向液态物料公路转运、厂区固定储放两类核心应用场景，可适配燃油、工业溶剂、非腐蚀性液态生产原料的盛装需求，是液态物料供应链中衔接生产端、仓储端与终端使用环节的核心承载部件。从实际用途来看，罐体作为承压类盛装载体，需要在运输颠簸、环境温度变化、内部液体晃动冲击的复杂工况下保持结构密封性与结构强度，避免物料泄漏引发安全隐患与物料损耗。在功能特性设计上，罐体顶部设置两组带密封压盖的人孔结构，既可以满足日常检修时人员进入罐体内部清理、探伤、补焊的作业需求，也可作为大流量灌装作业的物料入口，压盖采用多螺栓压紧结构配合密封垫圈，能够保证承压状态下的密封可靠性；罐体侧面设置弧形爬梯，爬梯踏步做防滑处理，扶手与罐体外壁采用焊接加补强板的连接方式，方便作业人员登顶开展灌装、检修、密封检查等操作，爬梯弧度完全贴合罐体外壁曲面，避免突出过多影响运输时的通过性；罐体底部设置多组支撑鞍座，鞍座与罐体外壁采用面接触配合，分散罐体满载时的重量载荷，避免局部应力集中引发罐体变形，鞍座上预留的安装孔位可直接与运输车辆底盘或者固定储放的基座进行螺栓连接，适配不同安装场景的固定需求。设计过程中首先根据盛装介质的密度、额定盛装容积确定罐体的筒体直径与筒体长度，保证容积满足使用需求的同时控制整体外形尺寸，符合公路运输的外廓尺寸边界要求，避免超宽超高影响道路通行；筒体采用等壁厚卷制焊接结构，两端采用标准椭圆封头，相比平封头能够更好的分散内部液体压力，降低壁厚需求从而控制整体自重；人孔位置设置在罐体顶部靠近两端的位置，既避开顶部爬梯的安装区域，也能保证检修人员进入后可以覆盖罐体内部全部区域，减少清理检修的死角；爬梯的踏步间距按照人体工程学参数设置，保证人员上下攀爬时的舒适度与安全性，爬梯顶端设置延伸扶手，方便人员登顶时抓扶借力；底部支撑鞍座的间距根据罐体的弯矩分布计算确定，让罐体在满载状态下的弯曲应力控制在材料许用应力范围内，同时鞍座底部的安装面保持平面度要求，保证安装时与底盘或者基座能够完全贴合，避免安装时产生附加应力。整体外形充分考虑安装边界限制，罐体最大外径、总长度、顶部人孔与爬梯的总高度都控制在常规运输载体的安装尺寸范围内，不需要对承载底盘做特殊改装即可完成装配，底部鞍座的安装孔位间距也匹配主流中型货运车辆的底盘大梁间距，能够直接适配现有车型的安装需求，降低改装与应用成本。
