简易自制框架式凸轮驱动敲击动力装置

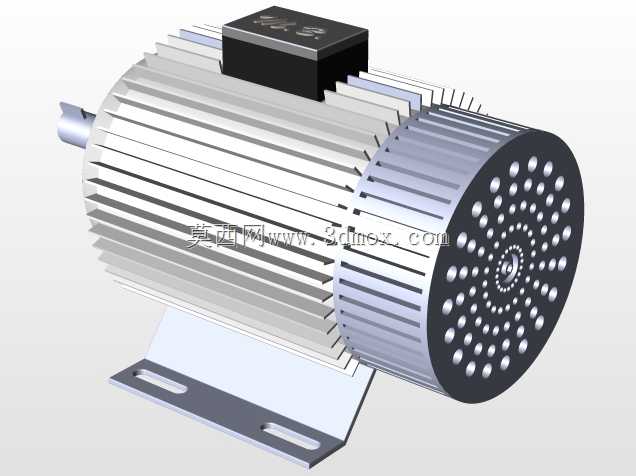

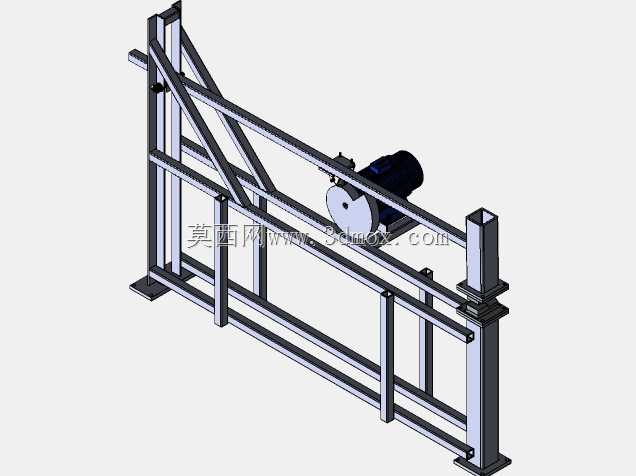

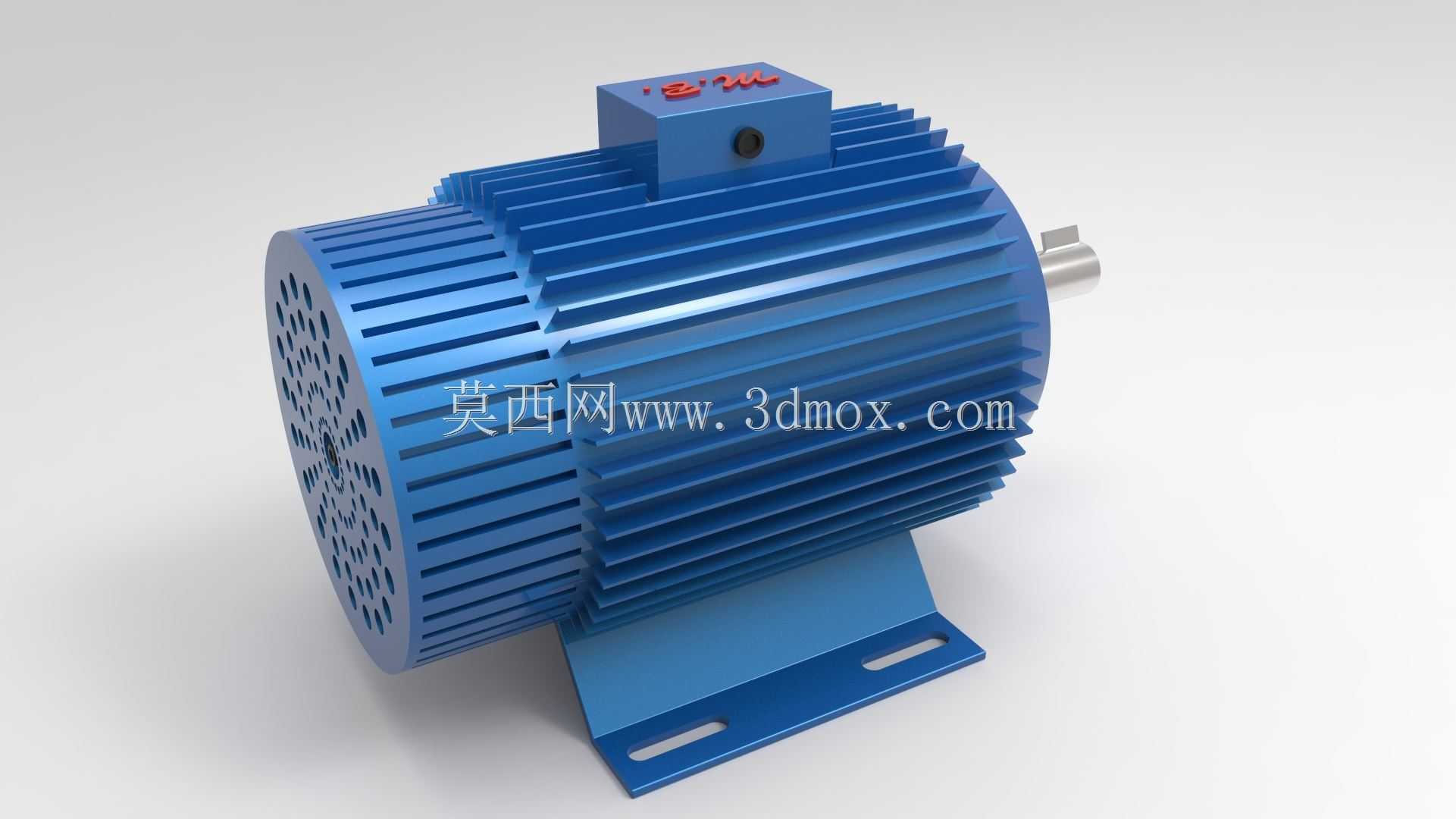

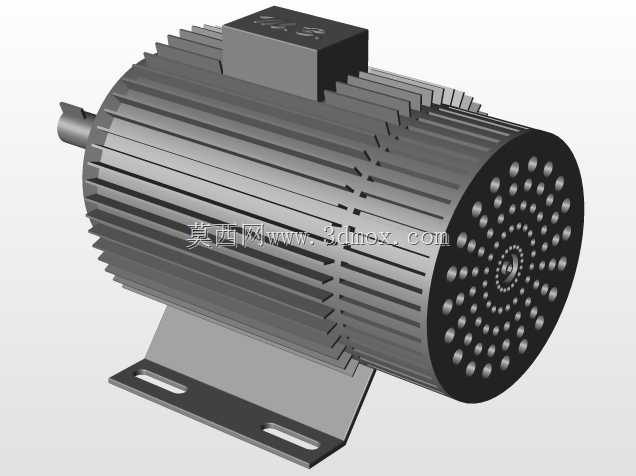

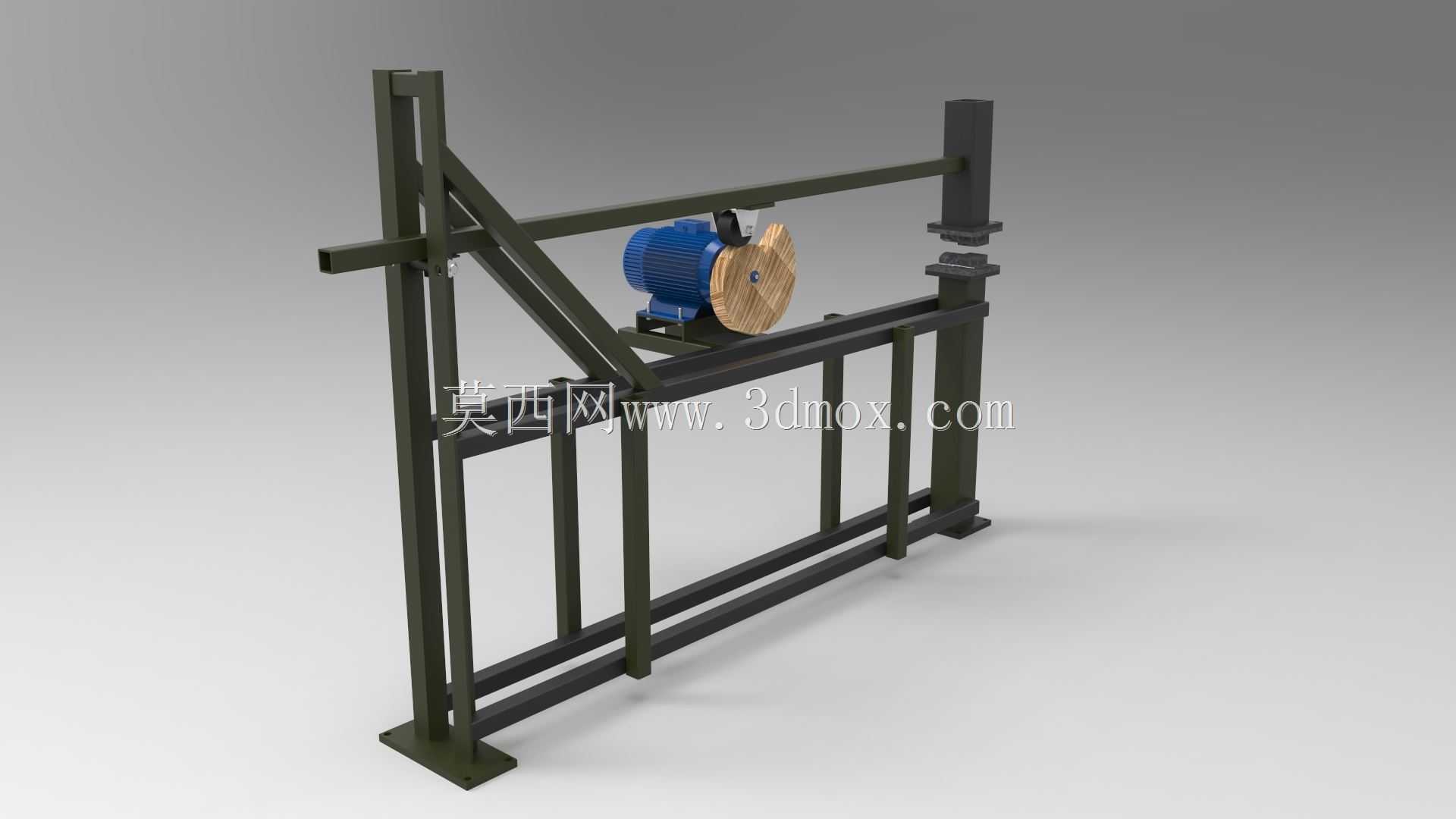

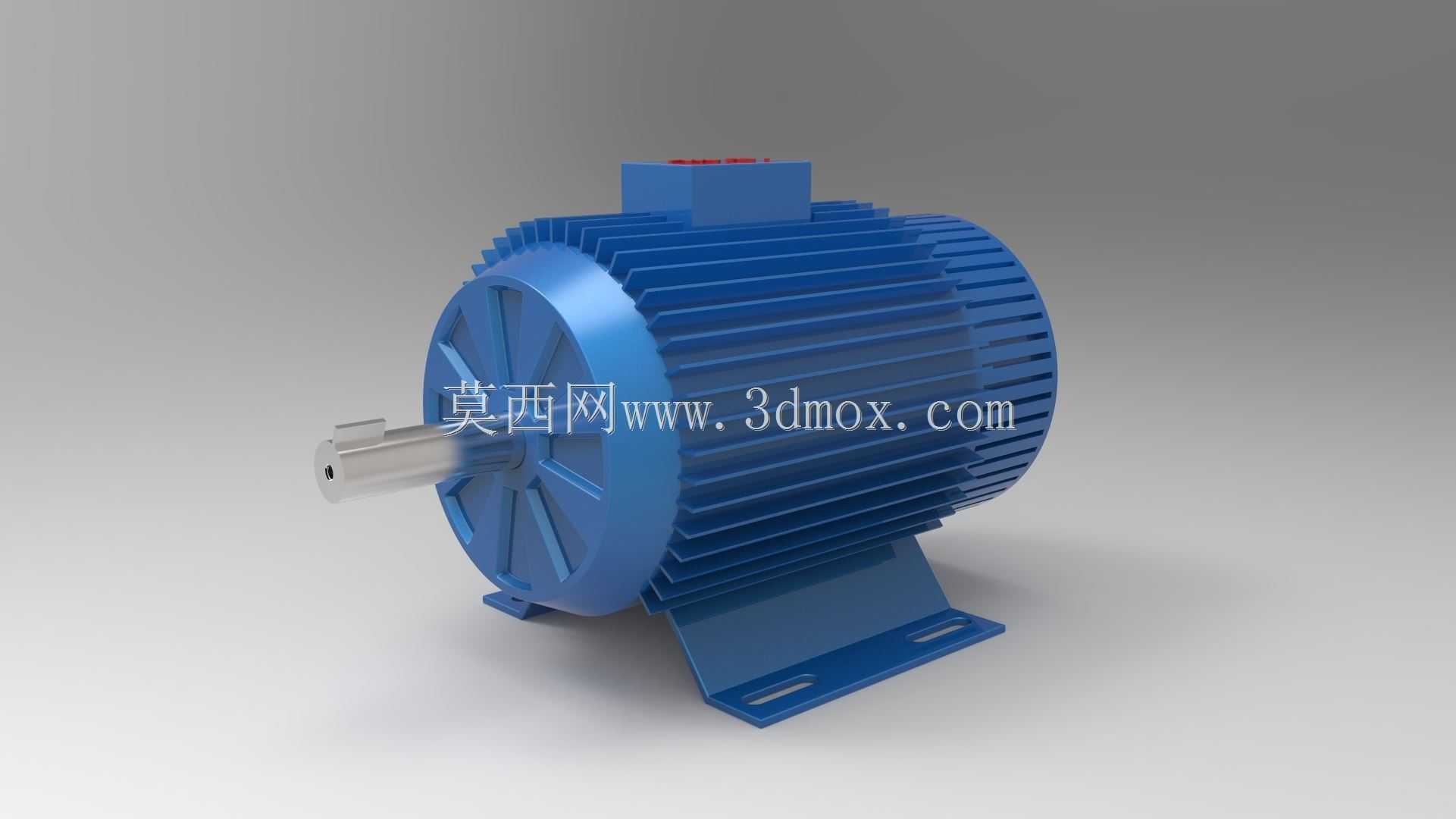

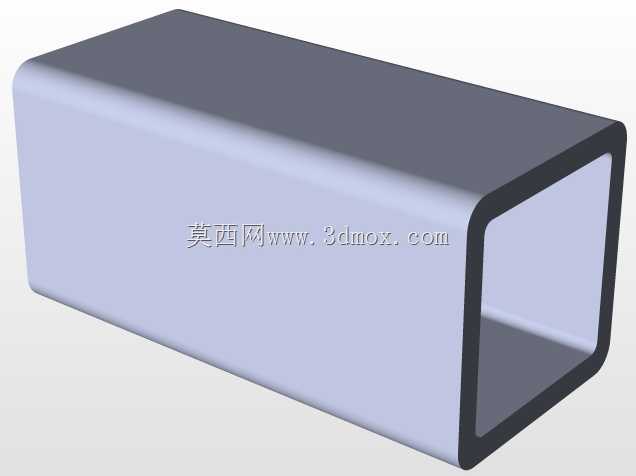

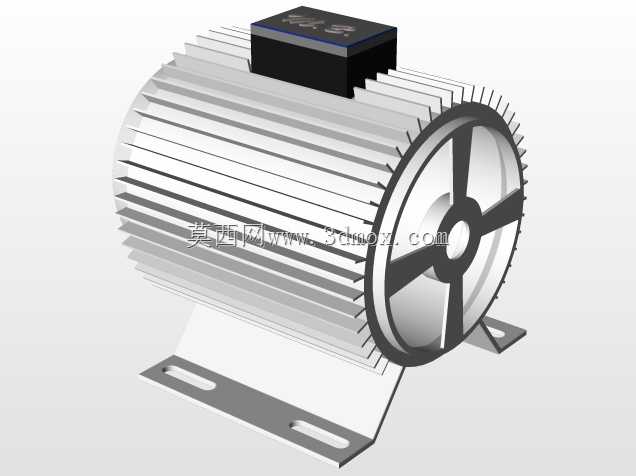

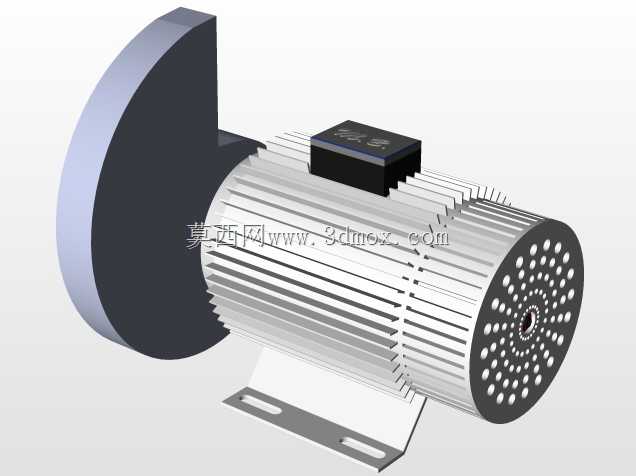

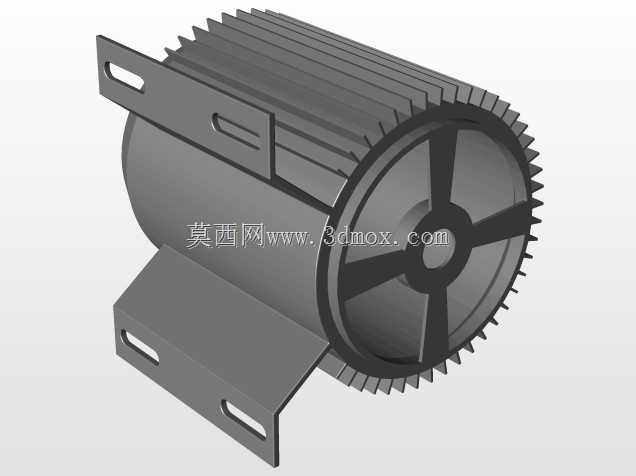

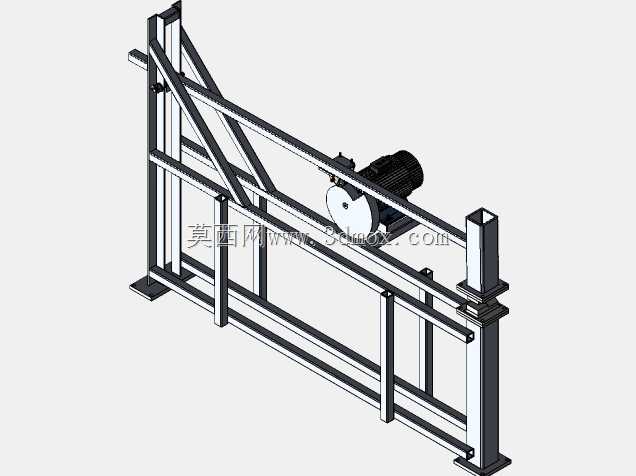

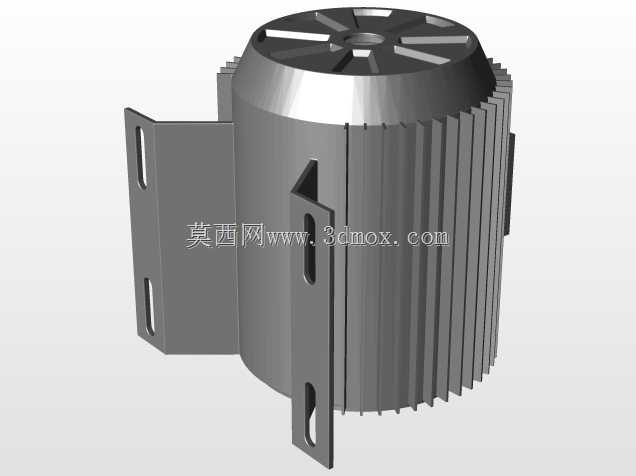

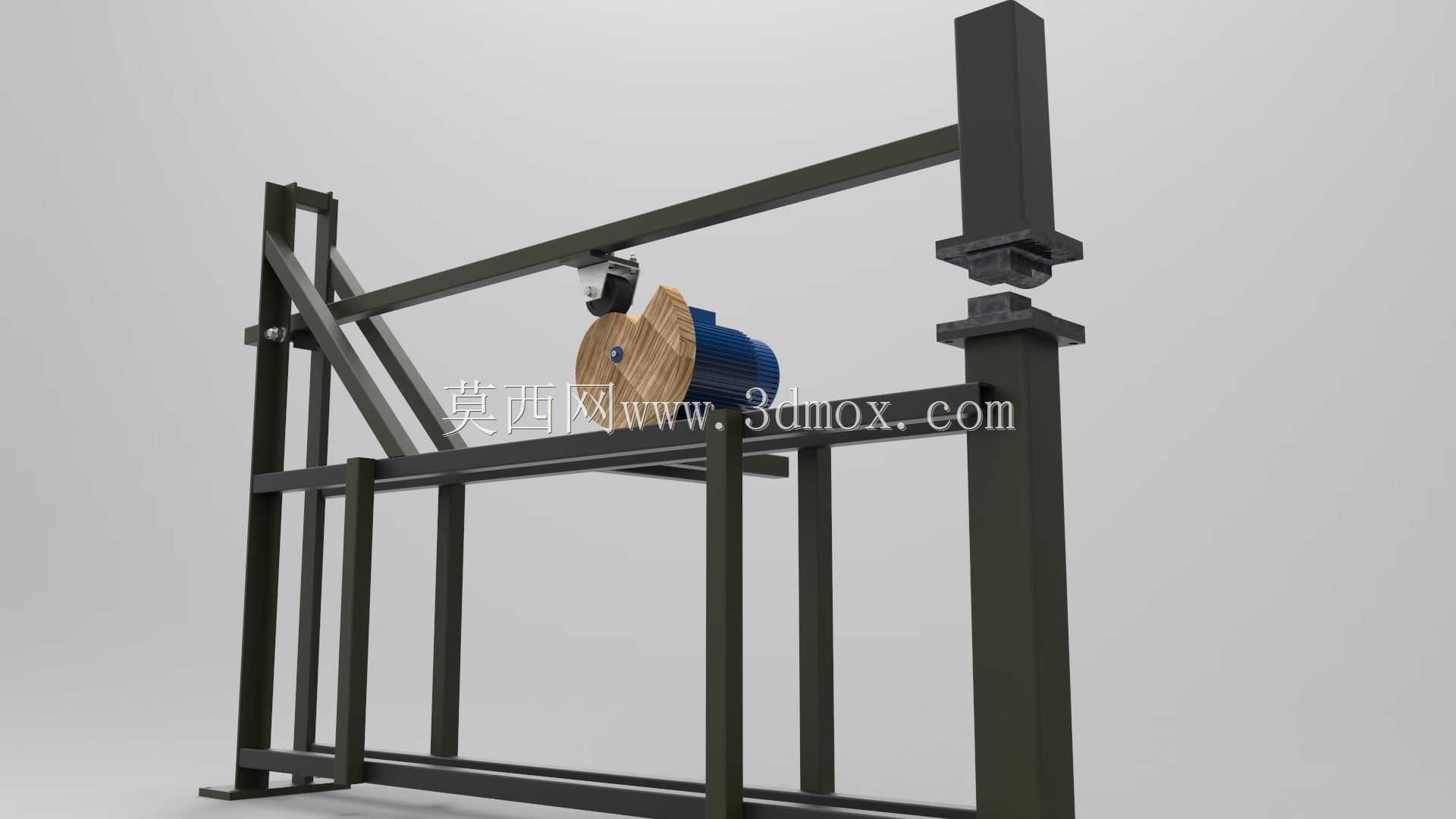

这款简易自制动力敲击装置，主要面向小型工坊、个人DIY加工、手工锻打预处理、小型物料破碎敲击等轻量化作业场景，可满足小批量手工生产、家用维修加工、创客项目制作中的重复敲击作业需求，替代人力完成规律性的锤击动作，降低手工操作的劳动强度，提升重复敲击作业的一致性。装置核心采用电机搭配偏心木质凸轮的驱动结构，通过电机输出轴带动偏心凸轮做圆周回转运动，当凸轮的凸起段接触摆臂上端的受力面时，会推动摆臂绕铰接支点向上抬升，完成锤臂的蓄力抬升动作；当凸轮凸起段转过受力面后，摆臂失去凸轮的支撑推力，在自身重力与配重的共同作用下快速向下摆落，带动前端的锤击端完成单次敲击动作，随着电机的持续回转，装置即可循环完成抬升、落锤的连续敲击作业，整体传动逻辑简单直接，没有复杂的减速、离合结构，故障率极低，日常维护仅需对铰接转动部位定期加注润滑脂即可。整体采用方管焊接的立式框架作为承载主体，框架底部设置加宽的平底支撑脚，可直接通过膨胀螺栓固定在水泥工作台或者硬化地面上，安装时仅需保证框架整体处于垂直状态，避免摆臂下落时出现偏磨卡滞即可，整体安装占地宽度不足一米，纵深尺寸仅为半米左右，不需要预留过大的操作空间，适合小型工坊的紧凑工位布局。框架的竖向导轨部位设置了可调节的限位结构，可根据实际敲击行程需求调整摆臂的抬升上限，适配不同厚度的被加工物料，同时可以通过调整电机的安装位置，改变凸轮与摆臂受力面的接触行程，实现落锤力度的小幅调整，满足不同硬度物料的敲击需求。整体结构没有采用复杂的钣金折弯或者精密机加工零件，绝大多数构件都可以通过常见的方管切割、普通焊接工艺完成制作，电机采用常规的工业用小型异步电机，配件采购门槛极低，非常适合创客自行制作改装，可用于小型五金件的校直、薄铁皮的成型敲击、小型锻件的初锻打、坚果类物料的脱壳敲击等多种轻量作业场景，装置的摆臂前端预留了通用的安装接口，可根据不同的作业需求更换不同材质、不同形状的锤头，拓展装置的适用范围。
