齿轮传动式直线往复引擎概念结构设计

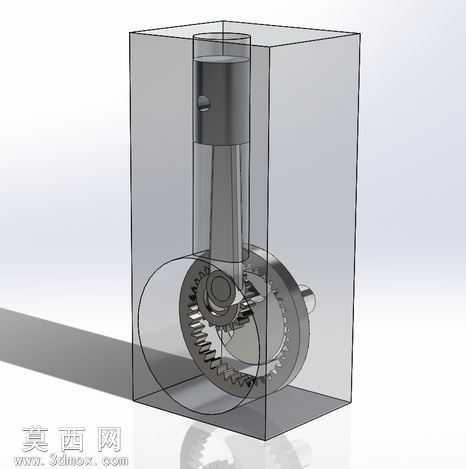

本作品为概念型齿轮传动直线运动引擎三维建模成果，建模阶段以参数化设计思路搭建各核心部件的基准特征，首先完成齿轮组的齿廓参数化绘制，依据传动比匹配内齿圈与行星齿轮的模数、齿数参数，保证齿轮啮合过程中无干涉、传动顺滑，齿面间隙控制在合理公差范围内。其次完成活塞部件的建模，活塞外圆柱面与透明缸体内壁采用间隙配合参数设计，活塞环槽结构按照标准密封环尺寸预留装配空间，活塞与连杆的铰接部位采用销轴连接结构，预留转动自由度以适配往复运动过程中的角度变化。曲柄与齿轮组采用同轴固定连接结构，建模时保证回转中心与齿轮中心、曲柄销中心的位置度公差符合机械设计规范，避免运转过程中出现偏心抖动问题。外部透明壳体采用半透明亚克力材质参数设置，渲染阶段赋予壳体高透光低粗糙度的材质属性，既可以清晰展示内部传动结构，又能模拟真实透明防护壳的视觉效果；金属部件分别赋予不同材质属性，齿轮、曲柄、销轴等受力部件采用哑光钢材质，设置合适的金属粗糙度与反射参数，还原机加工金属零件的真实质感，活塞部件采用稍浅的铝合金材质，与钢质零件形成视觉区分，便于观察活塞的往复运动轨迹。渲染阶段采用柔和的影棚布光方案，主光源从侧上方照射，勾勒出各部件的轮廓结构，辅助光源补亮暗部细节，避免内部结构出现死黑区域，同时添加柔和的地面阴影，增强模型的空间立体感。结构设计上摒弃了传统引擎的曲轴连杆直推结构，采用齿轮啮合传动带动曲柄旋转，进而驱动活塞完成直线往复运动，通过齿轮传动的平稳性降低往复运动的冲击，整体结构封装在方形透明壳体内，既可以直观展示完整的传动链路，又能模拟封闭腔体的工作环境，设计过程中反复校验各运动部件的行程范围，确保活塞运动到上下止点时，连杆与缸壁、齿轮与壳体之间均无碰撞干涉，各铰接部位的转动角度均处于合理范围内，完整还原了齿轮驱动直线运动的机械原理，可作为机械原理教学演示、新型引擎结构探索的数字化参考模型。
