LENTAXTP200硬齿面减速机三维结构设计

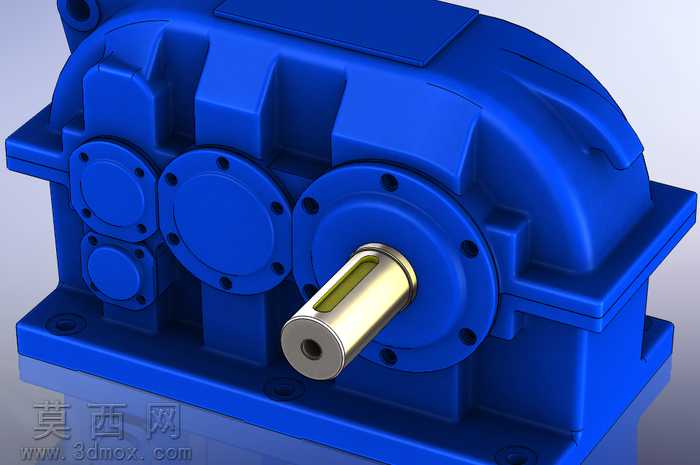

本作品为LENTAXTP200型硬齿面减速机的三维建模设计成果，建模过程严格遵循硬齿面减速机的实际工业设计规范，完整还原了该型号减速机的全部结构细节。建模阶段首先依据硬齿面减速机的传动参数确定整体布局，采用三级平行轴传动的结构排布，依次完成输入轴、中间传动轴、输出轴的轴体建模，针对每根轴上的斜齿轮，严格按照齿廓修形参数、螺旋角、模数、齿数等核心参数进行齿面特征构建，保证齿轮啮合的精度符合实际传动要求。箱体部分采用分体式铸造结构建模，分别完成下箱体底座、上箱盖的特征绘制，精准还原箱体上的轴承安装孔、端盖定位止口、螺栓连接孔位、吊装孔、油位观察孔、放油孔等细节结构，同时对箱体外部的加强筋结构做了等比例还原，保证模型结构与实际铸件的力学设计逻辑一致。端盖部分区分了透盖与闷盖的结构差异，针对输出轴端的透盖，还原了密封槽、油封安装位的细节，输入输出轴的轴伸端、键槽、中心孔等特征均按照实际加工尺寸精准绘制。材质与渲染阶段，为箱体赋予了蓝色工业烤漆材质，调整材质的粗糙度、反光度参数还原工业铸件漆面的哑光质感，为传动轴、齿轮等金属加工件赋予了合金钢材质，通过调整金属材质的高光、反射参数表现机加工金属的光洁质感，为端盖螺栓等标准件赋予了发黑处理的金属材质，区分不同部件的材质差异提升模型真实感。渲染阶段采用三点布光方案，主光源模拟工业照明环境突出减速机的整体轮廓与结构层次，辅光源补光消除结构暗部的死黑区域，轮廓光勾勒箱体边缘提升模型立体感，最终渲染效果清晰展现减速机的外部结构特征。设计过程中充分考虑硬齿面减速机的装配逻辑，所有部件的配合公差均按照实际装配要求预留，轴承位与轴、轴承位与箱体孔的配合关系符合工业装配标准，可直接用于装配干涉检查、结构教学演示、产品宣传展示等场景，完整还原了硬齿面减速机承载能力强、传动平稳的结构特点。
