斜齿轮减速箱三维结构设计作品

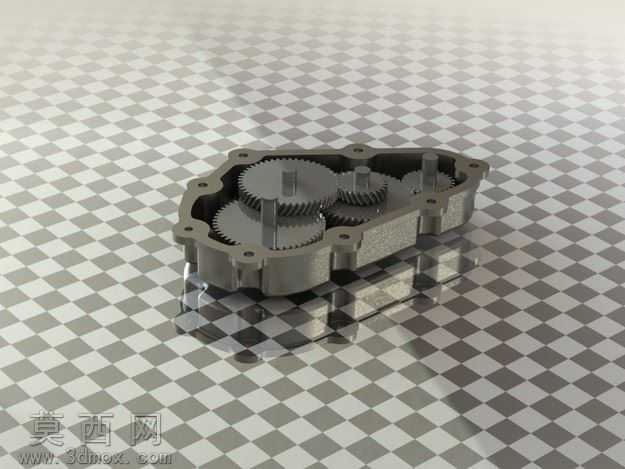

本作品为斜齿轮减速机的三维结构设计，整体建模过程严格遵循机械传动设计规范，在三维建模软件中完成全参数化的零件构建与整机装配。首先针对减速箱的壳体进行建模，依据齿轮啮合的中心距要求、轴系部件的安装空间、轴承座的定位尺寸，绘制壳体的轮廓草图，通过拉伸、切除、拔模、圆角等特征操作，还原铸造箱体的外形结构，同时预留出安装法兰的连接孔位、油封安装槽、轴承配合孔位，保证壳体各部位的壁厚均匀，符合铸造工艺的成型要求，避免出现应力集中的尖锐结构。接下来完成各级斜齿轮的建模，根据减速比要求计算各齿轮的模数、齿数、螺旋角、齿宽参数，通过软件的齿轮建模插件生成精确的渐开线斜齿齿形，对齿顶、齿根进行圆角修正，还原齿轮的轮毂、键槽结构，保证齿轮参数符合啮合传动的力学要求。随后完成传动轴、轴承、定位套筒、端盖等配套零件的建模，每个零件都严格按照公差配合要求设定尺寸，轴段的直径、长度与轴承内圈、齿轮轮毂、套筒的配合尺寸相互匹配，键槽的尺寸与对应齿轮、轴的规格适配。完成全部零件建模后，按照实际装配流程进行整机装配，通过重合、同轴心、距离等配合约束，将各零件定位到正确位置，验证齿轮啮合的侧隙、轴系的轴向窜动量是否在合理范围内，检查是否存在零件干涉问题。渲染阶段采用金属材质模拟铸铁箱体的哑光金属质感，齿轮与轴类零件赋予合金钢的亮面金属材质，添加环境反射与地面投影效果，将整机放置在格纹反光地面上，清晰展现减速箱的内部齿轮排布结构与外部壳体轮廓，直观呈现斜齿轮减速箱的传动布局，可用于机械原理教学、减速机结构认知、非标传动方案设计参考，完整还原了斜齿轮减速机的内部构造与装配关系，体现了斜齿轮传动平稳、承载能力强的结构特点。
