DN100手柄式对夹蝶阀三维设计模型

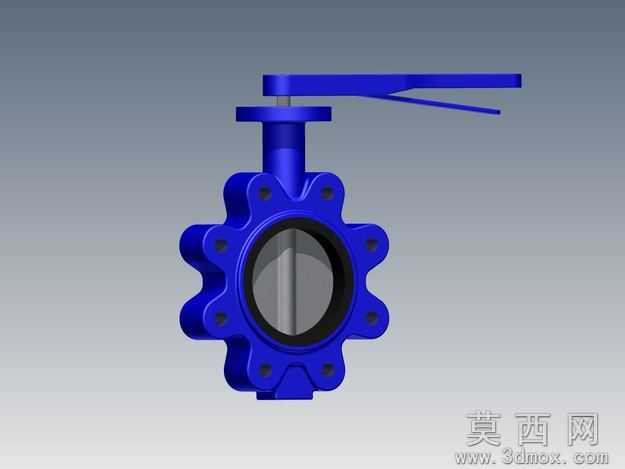

本模型为DN100规格手柄驱动对夹式蝶阀，采用Autodesk Inventor 2012完成全参数化三维建模，整体建模过程严格遵循对夹蝶阀的实际工业尺寸规范，可直接用于管路系统装配可视化演示、产品方案展示等视觉辅助场景。建模阶段首先完成核心流道部件的参数化搭建：以公称通径100mm为基准参数，绘制蝶板的回转对称轮廓，通过旋转特征生成蝶板基体，对蝶板密封面做圆弧过渡处理，匹配橡胶密封圈的装配公差，保证虚拟装配状态下密封面的贴合度符合实际产品的密封逻辑。阀体部分采用凸耳式对夹结构，建模时先绘制八组安装凸耳的分布草图，以阀杆安装轴孔为中心做圆周阵列，每个凸耳上预留螺栓过孔，孔位尺寸匹配DN100公称压力下的管路法兰安装标准，阀体流道内壁做与蝶板回转轨迹匹配的圆弧曲面，避免虚拟运动仿真中出现干涉问题。驱动结构部分，手柄采用杠杆式长柄结构，建模时通过拉伸加圆角特征完成手柄基体，在手柄与阀杆的连接位置做止动齿结构建模，还原手柄蝶阀的档位锁定功能，阀杆与阀体、蝶板的连接位置预留了装配间隙，符合实际产品的装配逻辑。材质与渲染层面，阀体、手柄、蝶板、阀杆均赋予蓝色哑光铸铁材质，密封胶圈赋予黑色丁腈橡胶材质，蝶板密封面做金属抛光质感处理，渲染时采用柔和的工业产品打光方案，清晰呈现阀体凸耳结构、手柄操作形态、蝶板中腔位置的结构细节，模型附带STL通用格式文件，可导入多数三维软件做场景适配。需要说明的是，该模型为视觉展示用途的简化模型，未做内部密封件、紧固件的全细节拆分，不具备工程加工出图的参数精度，仅适用于产品外观展示、管路布局演示、教学课件制作等视觉类应用场景，能够直观呈现手柄对夹蝶阀的整体外观与核心结构组成。
