废纸打包机配套钣金中止阀结构模型

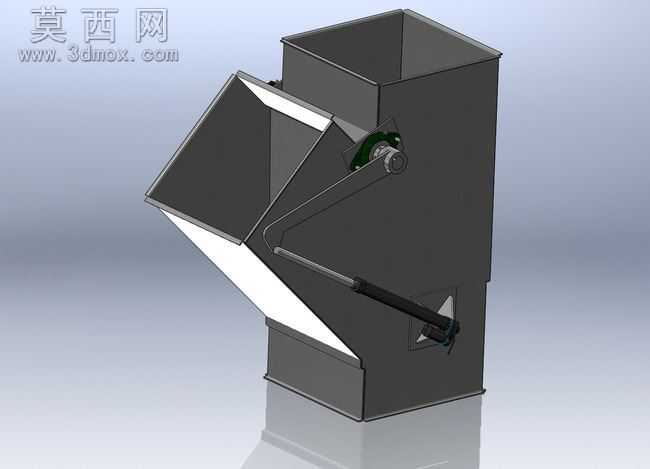

本模型为废纸打包机配套的钣金结构中止阀，整体采用钣金折弯、焊接工艺的设计思路完成三维建模，建模过程中严格遵循钣金加工的工艺规范，所有折弯边预留了合理的折弯扣除量，焊接接缝处做了贴合度优化，避免出现加工干涉问题。模型整体采用方锥形进料仓与斜向出料导槽的组合结构，进料段为垂直方形通道，适配废纸打包机的上游物料输送管道接口，出料段设置可翻转的闸板结构，通过外置的连杆机构与电动推杆实现联动，可精准控制阀板的开合角度，完成废纸物料的通断与导流控制。建模阶段对阀板的转动副做了细节还原，转轴位置添加了衬套与铰接结构的细节特征，电动推杆的安装座采用折弯钣金件设计，与阀体主体的焊接位置做了加强筋处理，保证结构受力的合理性。渲染阶段采用哑光深灰金属材质模拟钣金喷塑后的表面效果，对铰接活动部位做了金属光泽的差异化处理，清晰区分固定结构与活动结构的边界，同时添加了地面反射效果，直观呈现阀体的整体装配形态。设计过程中充分考虑了废纸打包机的工况需求，阀体内腔做了顺滑的斜面过渡，避免废纸物料在阀腔内卡滞，连杆机构的传动角度经过反复校核，保证电动推杆在额定行程内可实现阀板的完全闭合与完全开启，闭合状态下阀板与出料导槽的密封面完全贴合，可有效阻断物料流通，开启状态下阀板完全收纳至侧腔，不影响物料的顺畅通过。模型所有钣金件均可直接导出展开图用于激光下料，铰接部位的配合间隙符合实际装配公差要求，可直接用于同类废纸打包机中止阀的结构参考与工艺优化，也可作为暖通管道、物料输送管路中同类钣金阀门的设计参考模板。
