铝型材框架手动台式数控雕刻机结构

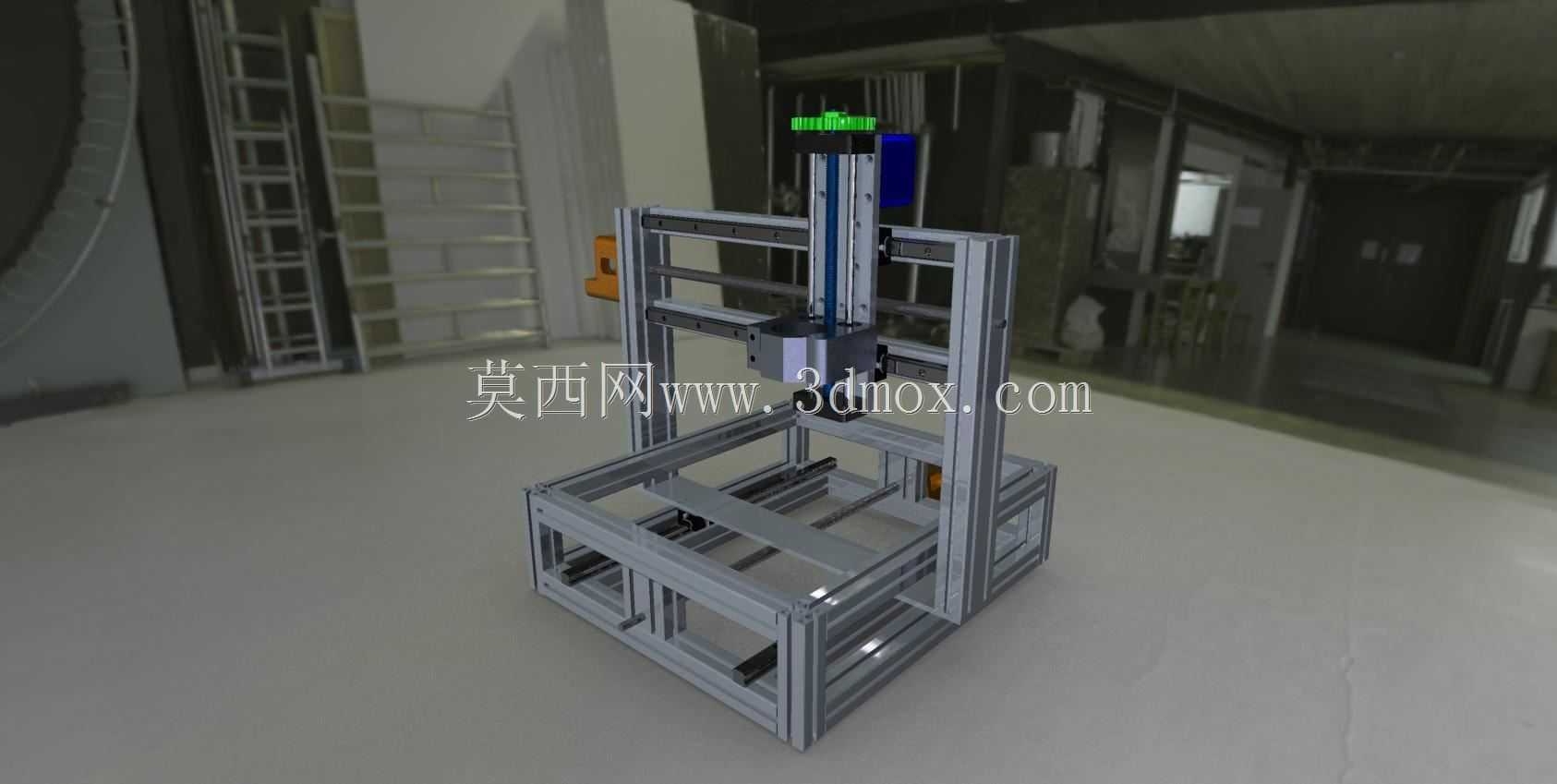

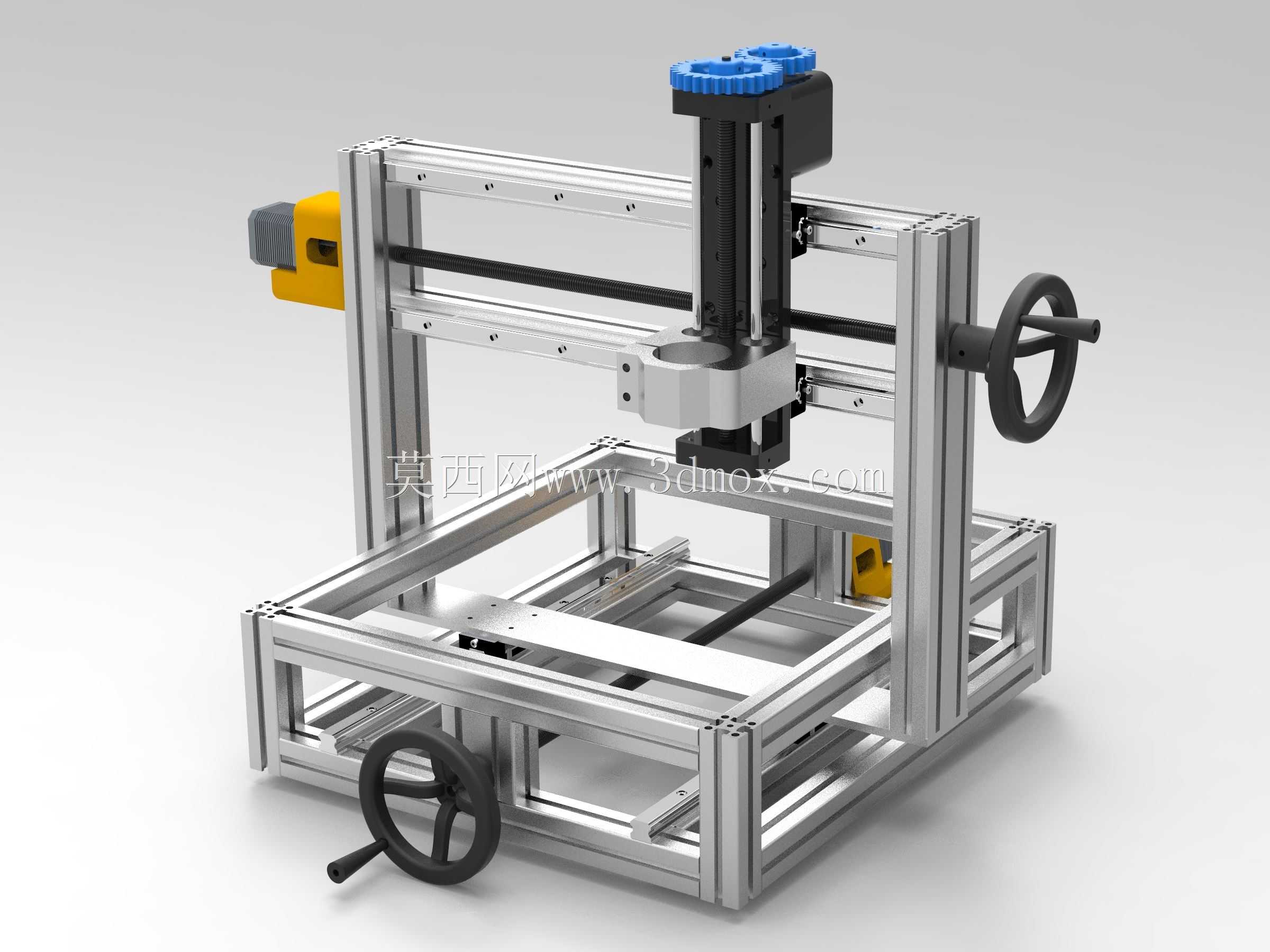

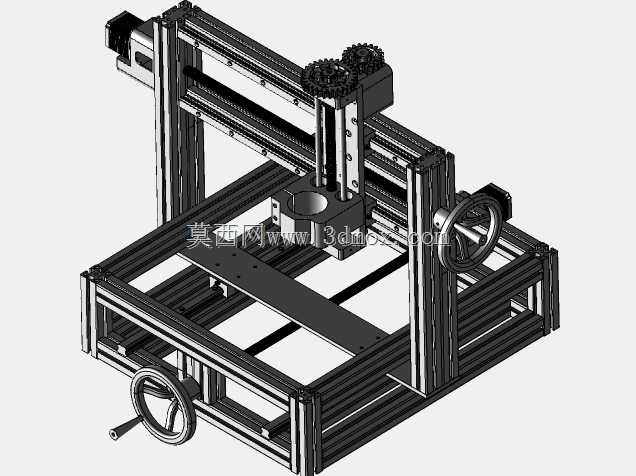

这款设备主要面向小型加工场景、个人工坊、教学实训以及小批量定制加工领域使用，可完成软金属、亚克力、木材、工程塑料等多种材质的平面铣削、轮廓雕刻、钻孔开槽等加工作业，尤其适合铝件小尺寸零件的精密修配、创意工件定制加工、教学演示数控加工原理等场景，相比大型工业级加工设备，它的占地空间更小，部署灵活，不需要复杂的场地基础改造，普通工作台面即可放置使用。设备整体采用工业铝型材搭建框架结构，铝型材本身具备重量轻、结构强度充足、组装调试便捷的特点，框架各连接位置采用标准角件与紧固件锁紧，既保证了整体结构的刚性，也方便后期根据加工需求调整轴系行程、拓展附加功能模块。三轴传动结构布局清晰，X、Y轴负责平面方向的进给移动，Z轴负责加工头的上下进给，三个轴系均配置手动操作手轮，操作人员可以通过手轮精准控制各轴的进给位置，既可以完成手动对位、试切对刀操作，也可以在无自动驱动配置的场景下完成手动进给加工，适配小批量修配类作业的灵活操作需求。加工头部分预留了标准安装接口，可以适配不同功率的主轴模块，根据加工材质的硬度、切削量需求更换对应的加工主轴，满足不同场景的加工能力要求。设备的安装边界设计紧凑，整体框架的长宽尺寸适配常规工作台的摆放空间，底部框架预留了工件装夹平台的安装位置，平台可以加装T型槽板或者简易夹具，方便不同外形工件的快速装夹固定，各轴的导轨安装面均依托铝型材的基准面加工定位，保证导轨安装的平行度与直线度，减少进给过程中的卡顿与位置偏差，提升加工过程的稳定性。设计过程中优先考虑了结构的易组装性与维护便捷性，所有传动部件、导轨组件都采用外露易拆装的布局，日常清理切屑、加注润滑、更换易损件都不需要复杂的拆解操作，手轮的安装位置符合人工操作的人机工程学要求，操作人员站在设备正面即可完成所有轴的手动操作、工件装夹、加工观察等动作，操作过程无视野遮挡，能够实时观察切削状态，及时调整进给参数避免加工超差。框架的底部预留了电控元件、驱动模块的安装空间，后期如果需要升级为自动数控加工模式，也可以直接在现有框架基础上加装步进电机、驱动控制器等组件，不需要重新搭建主体结构，具备较好的功能拓展性。
