OX CNC变型-V槽/C梁混合

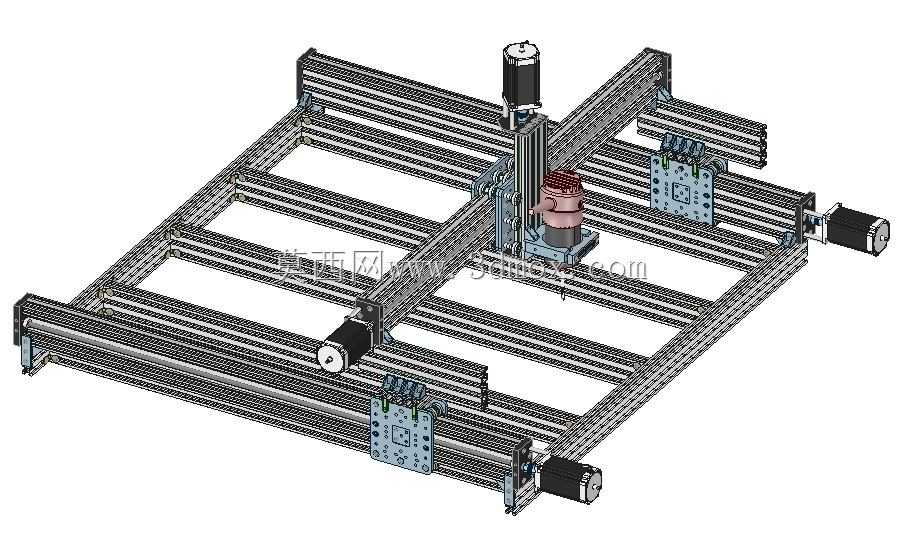

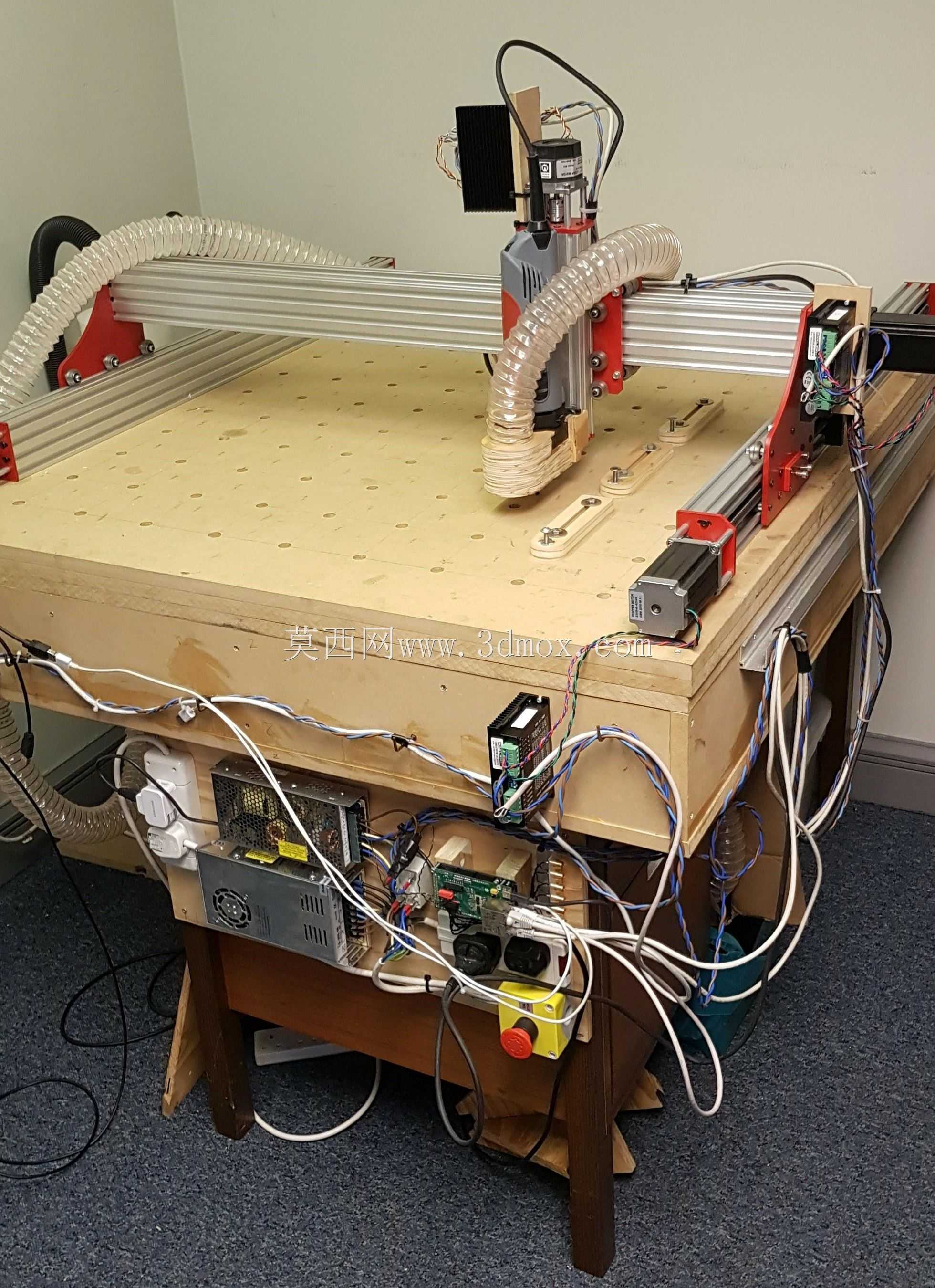

我最后买了一个工具箱￡物料清单上有100个。我加了一张照片。这套工具的价格上涨了10%￡我买了它的第二天就有100英镑了。那是运气。但它的尺寸和我的设计基本相同。我做了一个控制器，开发了一个步进驱动程序，但结果证明购买马达驱动程序要便宜一些。如果有人感兴趣，我很乐意与大家分享我是如何驾驶它的，以及我使用的工具/软件。到目前为止，它工作得非常好…\uuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuu。经过大量的研究/思考/涂鸦，我得出了这样的结论：Openbuilds.com V Slot系统可能是我预算中在经济性和精确性/易构建性之间的最佳折衷方案。也就是说，我喜欢新的C梁挤压件，但不喜欢整个定制机架板。此外，我还没有使用“内部”C梁迷你V型组件，以便将车轮上的应力/磨损降至最低。因此，我决定组装一个C梁/V槽“OX”混合模型，该模型带有丝杠，比现有的标准V槽OX机具有更好的刚度，完全由openbuildspartstore.com上提供的部件制成。我甚至为机械设备生成了一个简单的物料清单，注意模型包括步进电机和主轴。这些在BOM中没有计算成本，但是在模型中，以确保机架的质心和主轴的轴都落在Y轴的足迹内。此外，大多数单独的部分都来自openbuilds.com上的openbuilds IGES库。步进电机和主轴取自Randy Wetzler的C梁变体。非常感谢他们在模型上所做的努力，最终结果是合理的——没有我担心的那么贵，但比我希望的贵。最后，请注意，BOM成本只是一个快照，可能已经过时了
