手动扁材弯曲加工设备结构设计

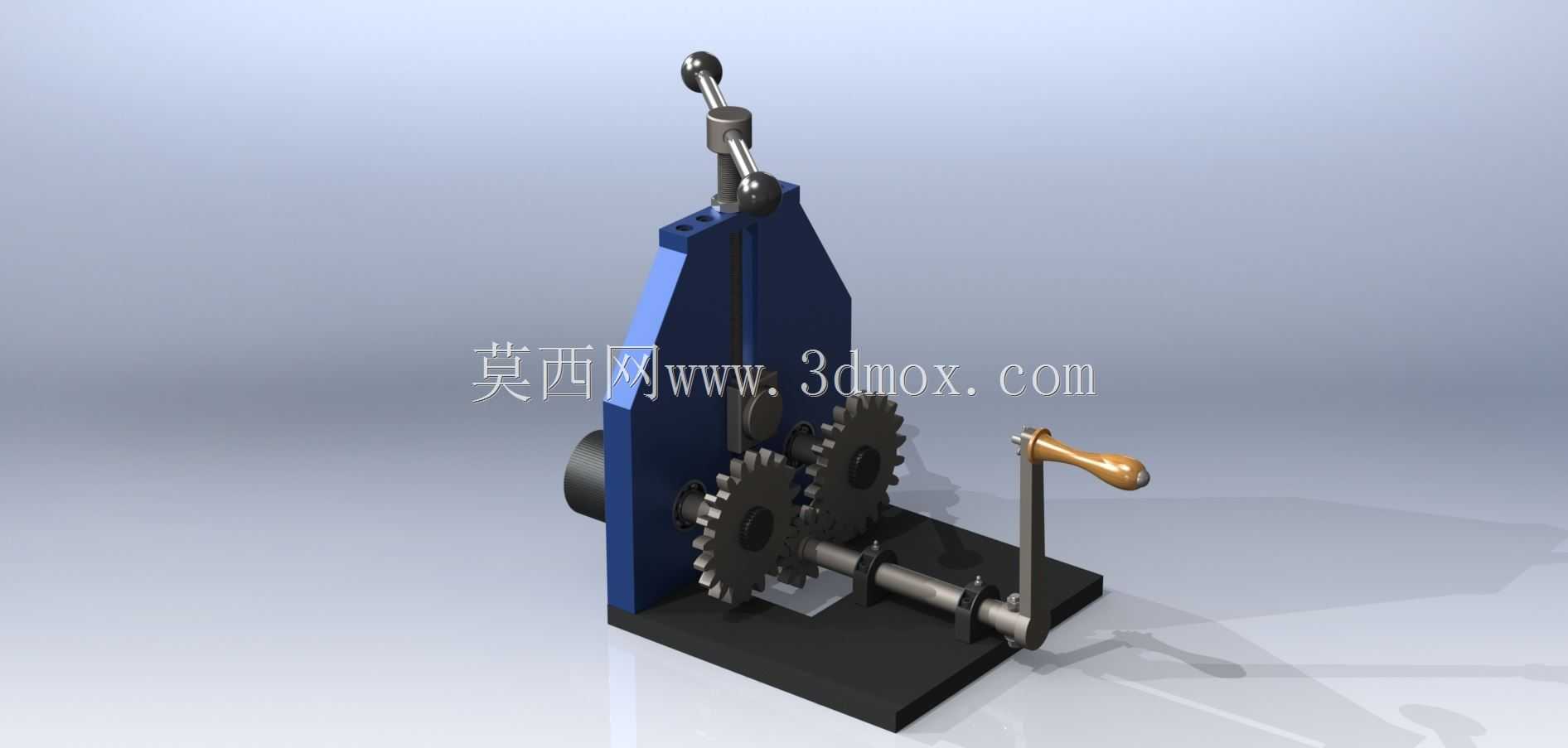

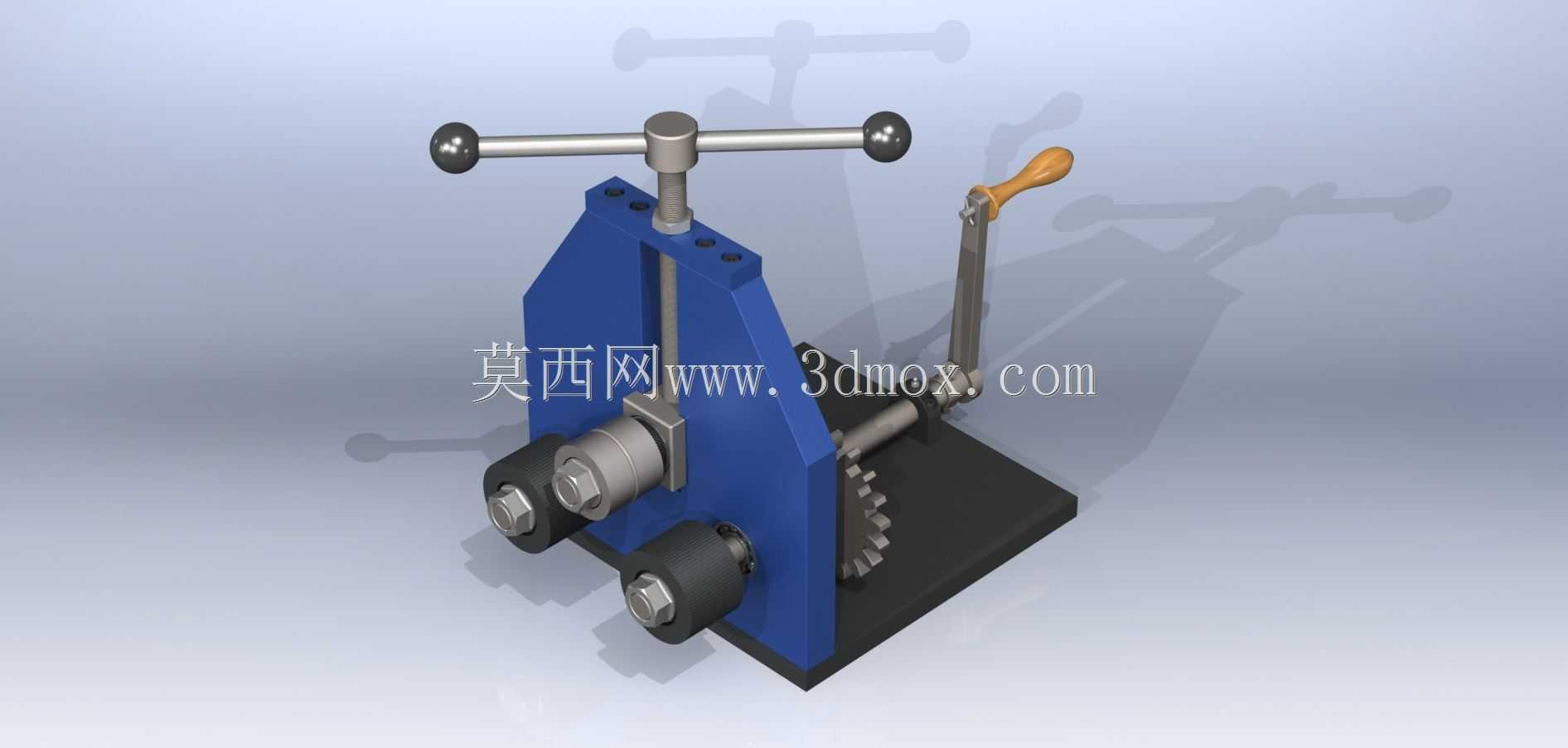

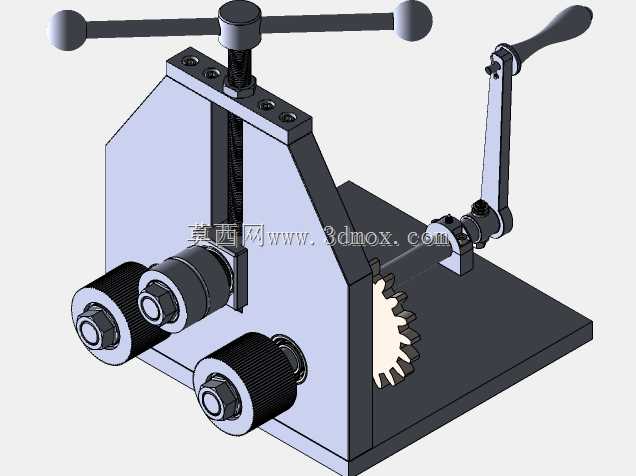

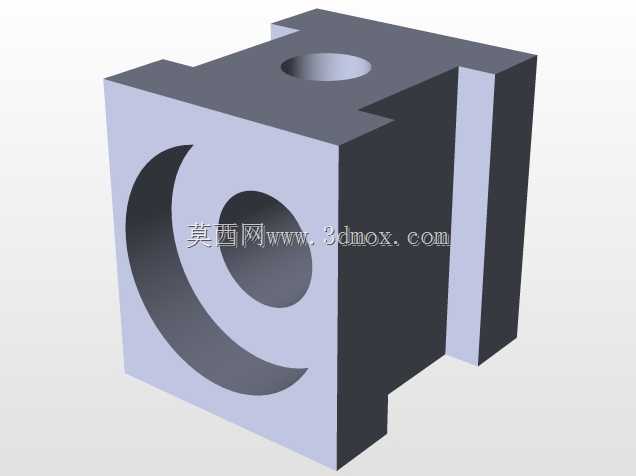

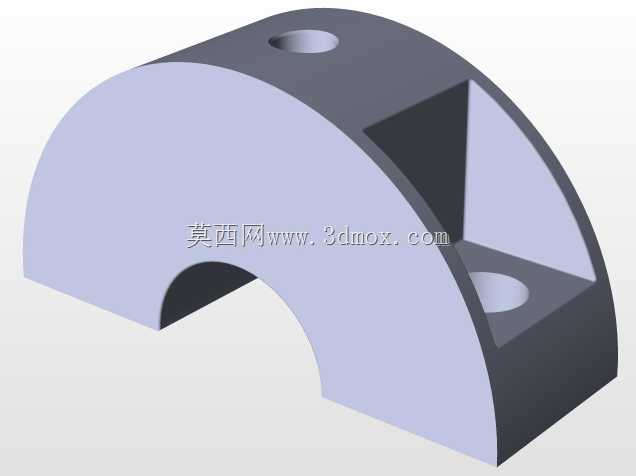

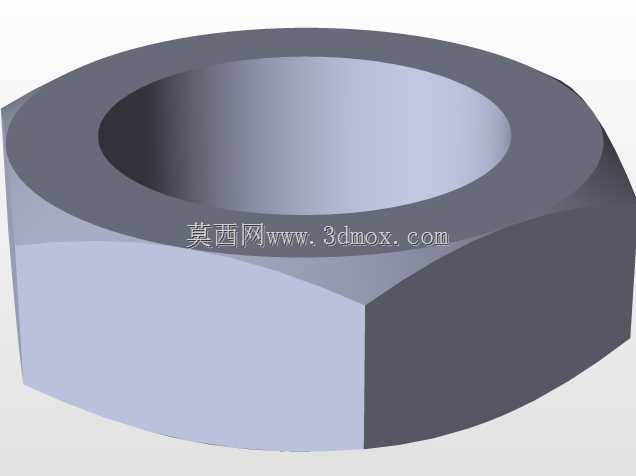

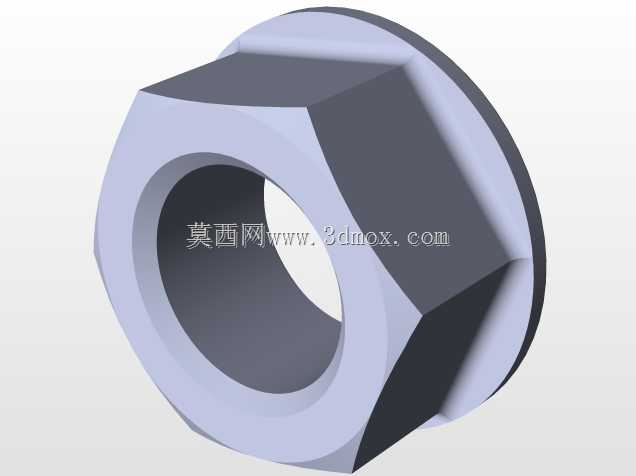

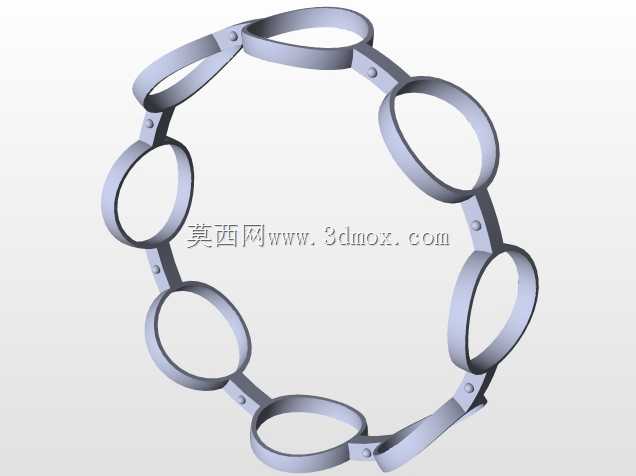

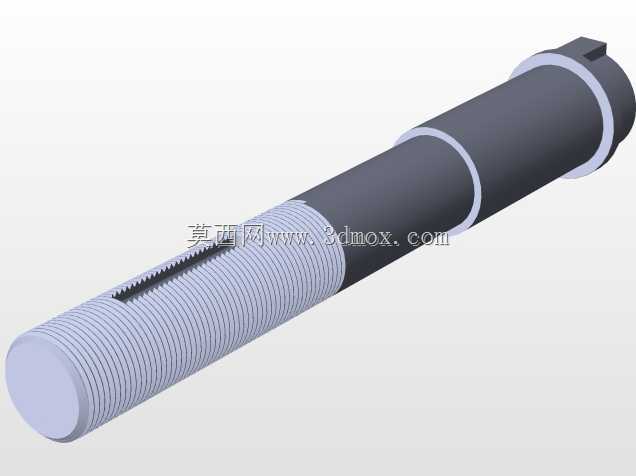

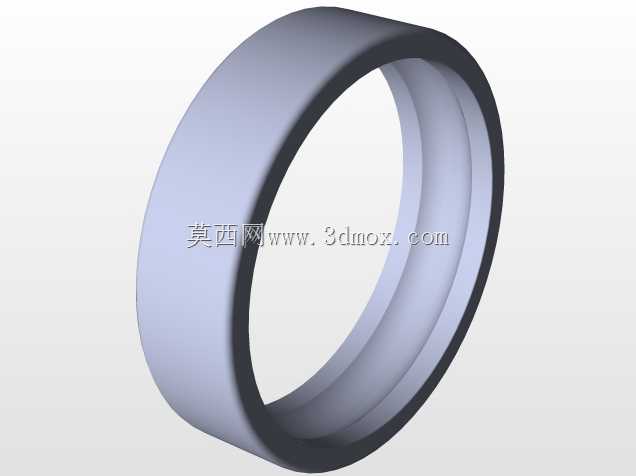

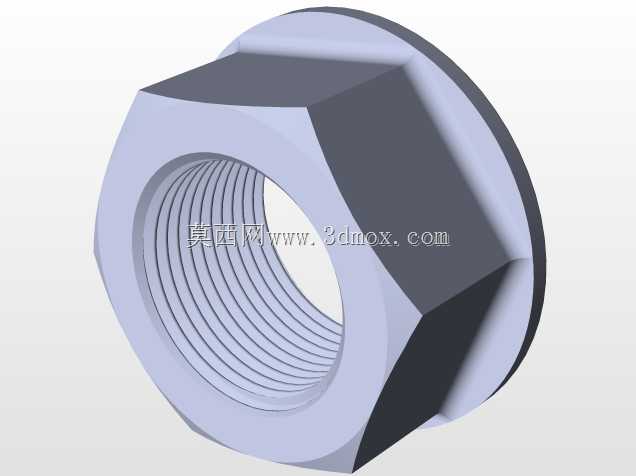

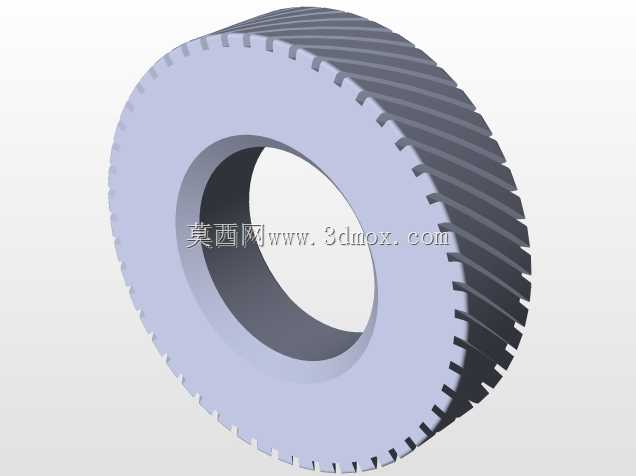

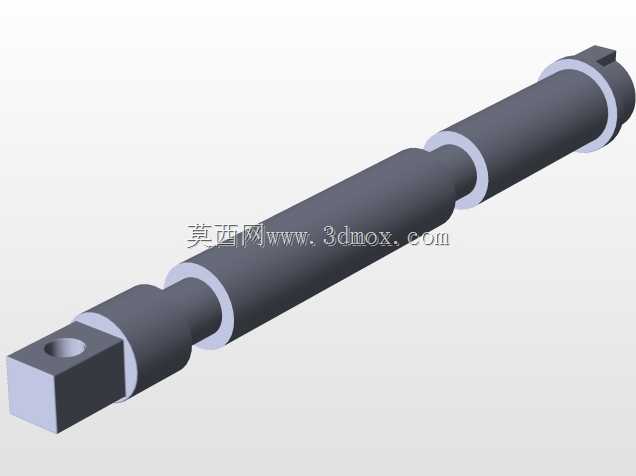

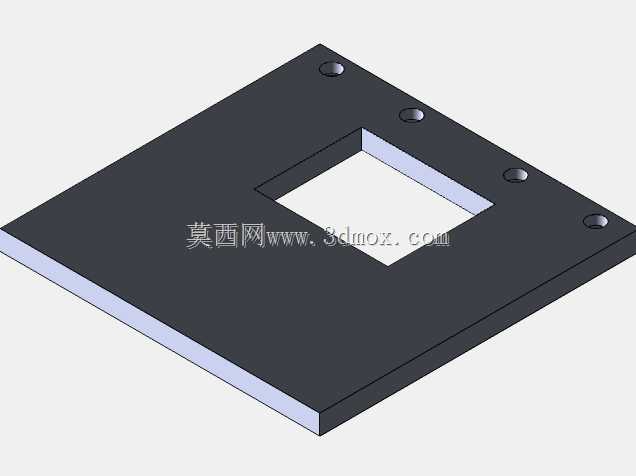

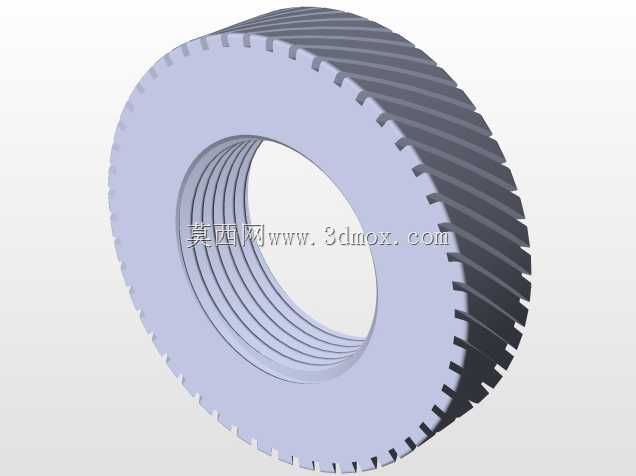

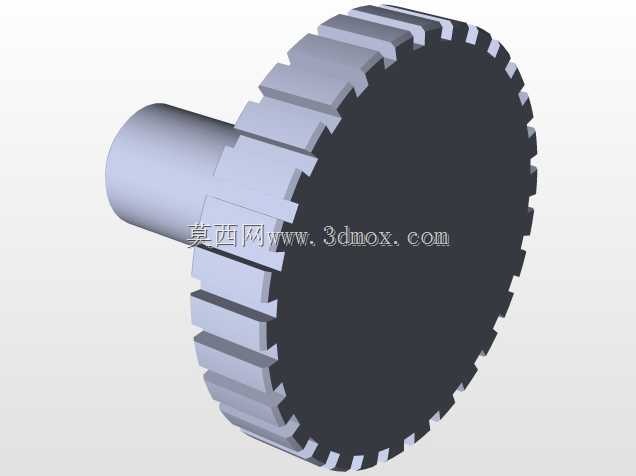

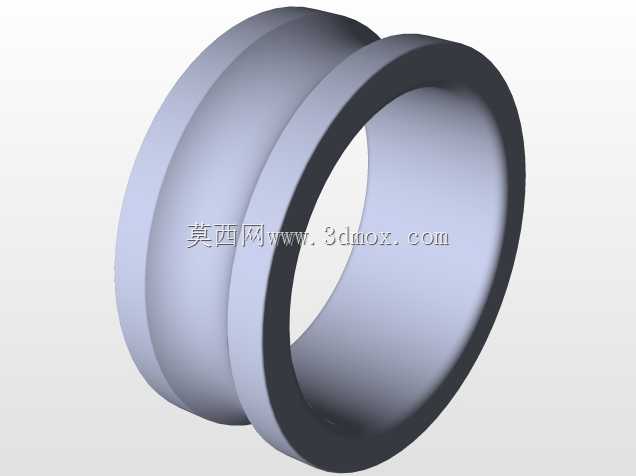

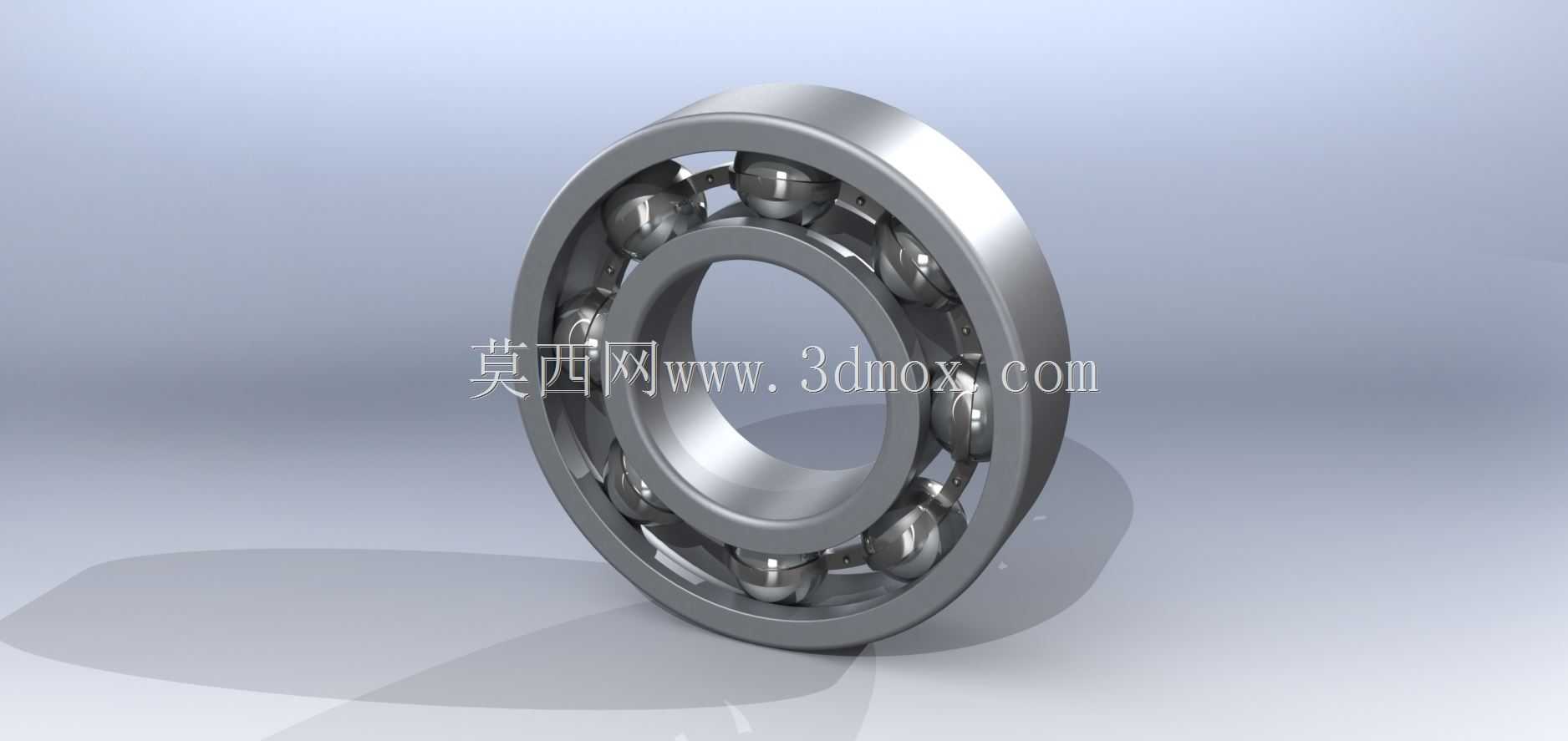

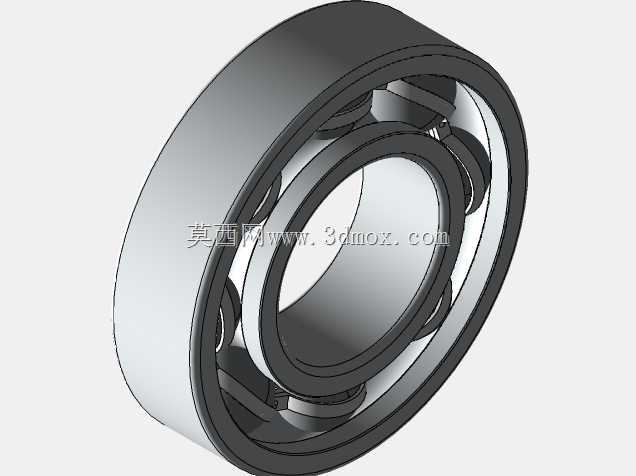

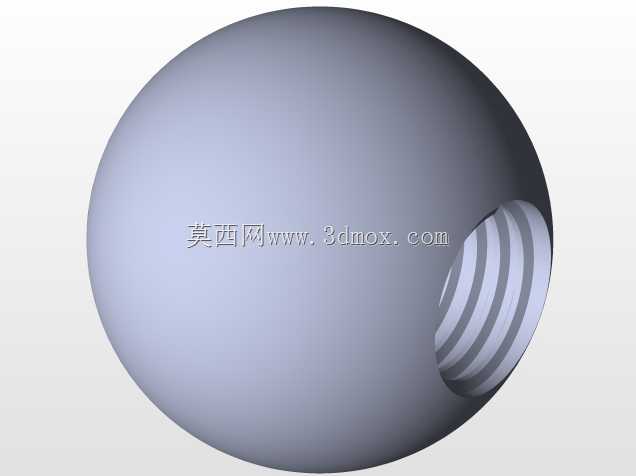

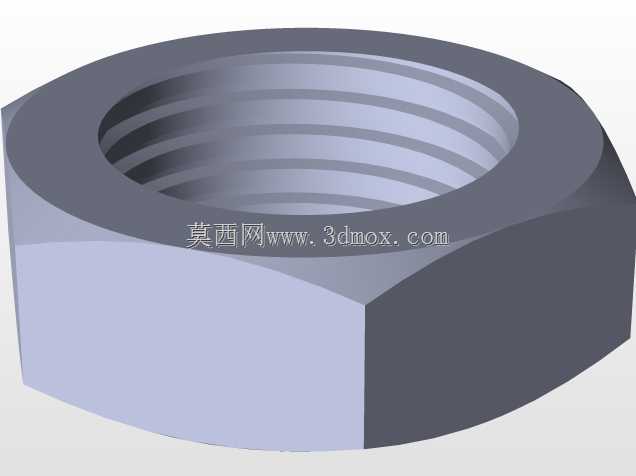

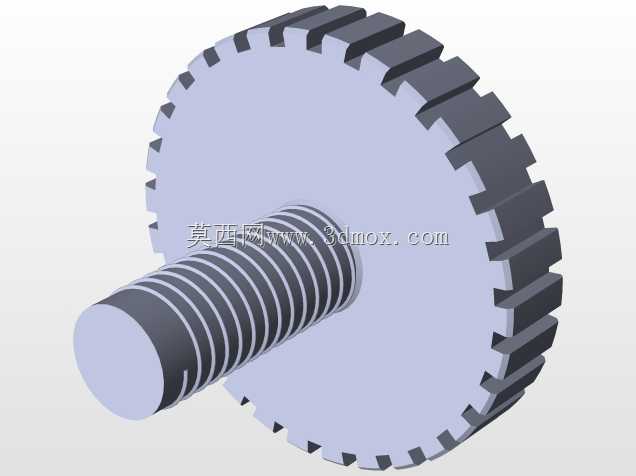

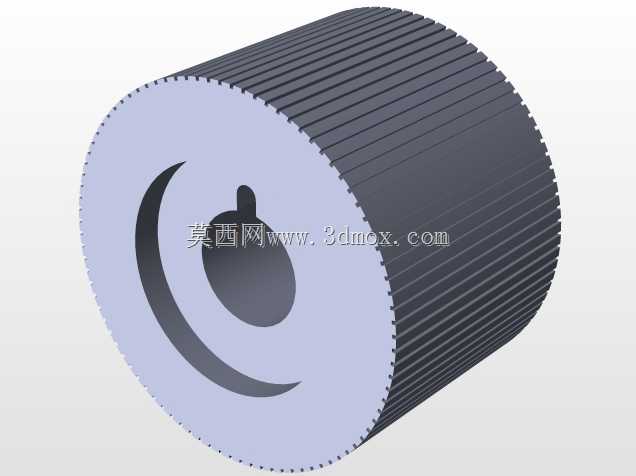

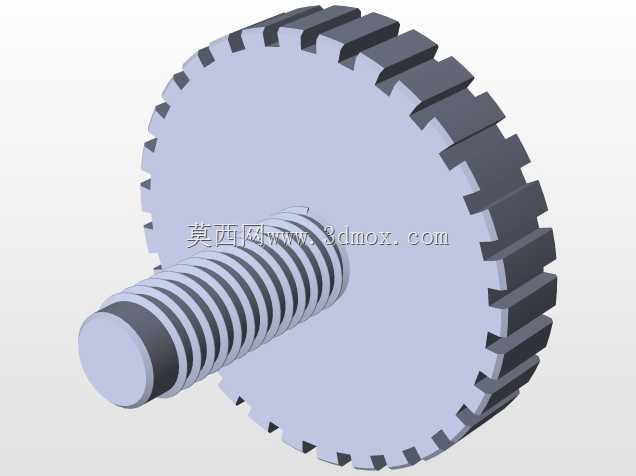

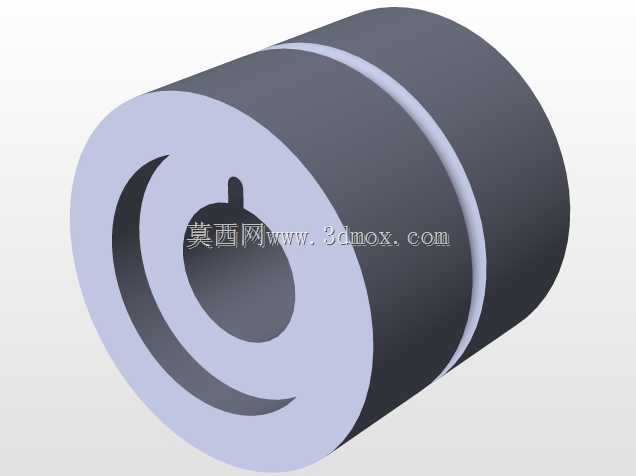

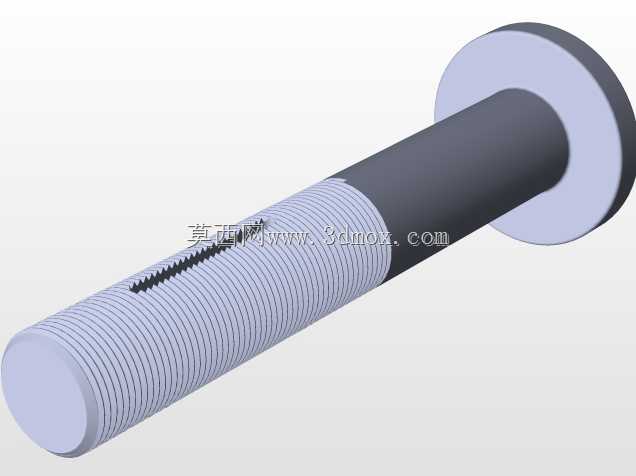

这款手动扁材弯曲设备主要面向小型五金加工、钣金维修、铁艺制作等场景的小批量型材弯曲作业，可适配不同厚度的扁钢、铜排、铝排等条状扁形坯料，完成不同曲率的圆弧弯制作业，无需外接电源气源，适合无动力配套的零散加工场景、户外维修作业以及小型工坊的日常生产使用，能够替代传统手工敲击弯形的低效作业方式，大幅降低扁材弯制过程中的形变不均、表面刮伤等不良问题。设备整体采用立式手动操作结构，核心执行单元包含顶部压紧调节机构、侧方手动进给摇臂、三组成型辊轮组件以及底部支撑安装底座。顶部的T型手轮连接竖向丝杆传动副，可带动上压辊做垂直方向的升降调节，作业前可根据待加工扁材的实际厚度调整压合间隙，保证坯料进给过程中不会出现窜动偏移，同时可通过调整压下量控制最终弯曲成型的曲率半径，适配不同弧度要求的弯件加工需求。侧方的木质握柄摇臂通过齿轮传动结构连接下侧的主动送料辊，转动摇臂即可带动辊轮咬合坯料匀速进给，依靠三组辊轮之间的挤压力迫使扁材发生连续塑性变形，最终得到符合弧度要求的弯曲工件，摇臂的力臂长度经过优化设计，操作时无需施加过大的扳动力即可完成较厚坯料的弯制作业，有效降低操作人员的劳动强度。设备的主体支撑结构采用加厚立式侧板设计，蓝色涂装的侧板承担所有辊轮的支撑载荷，保证弯制过程中结构不会发生形变偏移，所有辊轮均采用耐磨金属材质制作，辊面做光滑倒角处理，避免进给过程中刮伤坯料表面，保证成型工件的外观质量。底部的黑色安装底座为平板式结构，预留有对应的安装固定孔位，可通过螺栓将设备整体固定在工作台面或者型钢支架上，安装边界紧凑，整体占地空间不足0.2平方米，无需预留过大的操作空间，适合狭小作业区域摆放使用。设计过程中充分考虑手动作业的操作逻辑，所有操作部件均布置在操作人员可轻松触及的位置，调节手轮与进给摇臂的操作高度符合常规站立作业的人机工程要求，长时间操作不易产生疲劳，同时设备整体结构无复杂电控、液压元件，日常维护仅需定期给丝杆、齿轮传动部位加注润滑脂即可，故障率极低，适合非专业设备维护人员的使用场景。针对不同规格的扁材加工需求，该设备可通过更换不同槽型的辊轮适配不同宽度的坯料，拓展加工适用范围，无论是小规格的电器铜排弯制，还是普通扁钢的铁艺弯弧，都能获得均匀一致的弯曲成型效果，弯制后的工件无明显折痕、截面变形量控制在合理范围内，可满足多数常规五金构件的加工精度要求。
