龙门式数控雕刻铣削加工设备结构设计

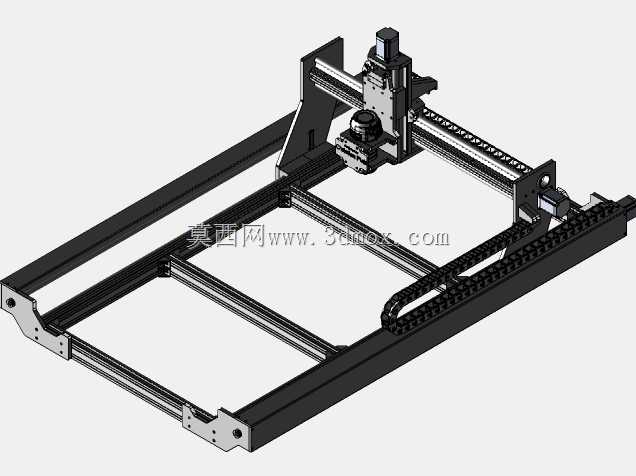

该款龙门移动式数控加工设备，主要面向小型加工工坊、个人创客工作室、教学实训场景的非金属及软金属切削加工作业，可完成板材平面雕刻、轮廓铣削、钻孔开槽、浮雕加工等多种工序，适配亚克力、密度板、软铝、PVC、实木等多种常见加工材料，能够替代人工完成重复性高精度切削作业，降低小批量定制加工的人力成本与操作误差。设备整体采用龙门跨架式布局，加工区域为开放式矩形框架结构，工作台面位于框架底部预留区域，可根据加工需求搭配不同规格的工装夹具固定待加工板材，X轴向传动组件沿两侧长机架布置，Y轴滑台跨接在X轴传动组件上，Z轴加工主轴模组安装在Y轴滑台之上，三轴运动通过同步带或丝杆传动实现精准位移，整体安装边界预留了足够的操作与维护空间，两侧机架底部设计有标准化安装孔位，可直接固定在水平工作台面或定制机座上，避免高速运行时产生晃动影响加工精度。在结构设计层面，该版本重点优化了线缆管理与维护便捷性：X轴与Y轴均配置了全封闭线缆拖链，Y轴右侧专门增设拖链静止端固定支架，配合左侧对应防护部件，既能够规整排布动力线缆与信号线缆，避免线缆随轴运动时出现过度弯折、拉扯、剐蹭等问题，延长线缆使用寿命，也能对传动区域与线缆形成一定防护，提升设备整体外观整洁度。设计中拆除了非必要的电机额外安装件，优化了电机与联轴器的装配结构，日常维护时无需拆解过多周边部件，即可快速完成电机拆卸、联轴器更换等操作，大幅降低后期运维的拆装难度；同时在右侧Y轴托架上增设了通孔与橡胶护线圈，允许线缆从支架边缘穿设排布，缩短了冗余线缆长度，减少线缆频繁大角度弯折的概率，配合新增的线缆支撑结构，既理顺了走线逻辑，也提升了设备外观的规整度。驱动端采用标准规格步进电机搭配适配的传动组件，主轴端适配常见的高速铣削动力头，可根据加工材质与工艺需求更换不同规格的刀具，满足多样化的加工需求。整体框架采用高强度铝型材与钣金连接件组合，兼顾结构刚性与设备自重控制，运动部件的导轨安装面经过精度校准，保证三轴运行的直线度与垂直度，确保加工过程中运动平稳，加工尺寸精度可控。
