小型桌面级数控雕刻加工设备结构设计

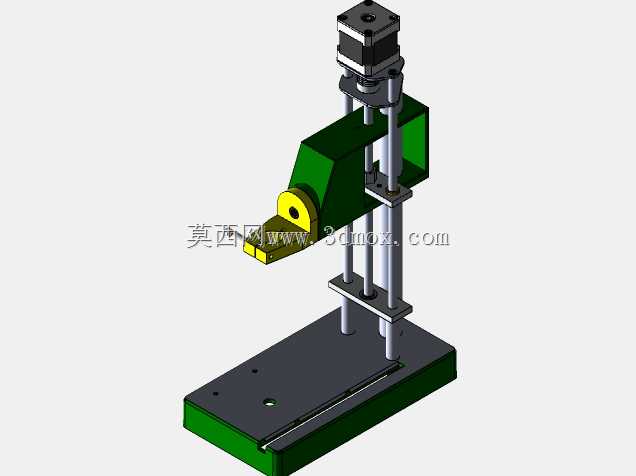

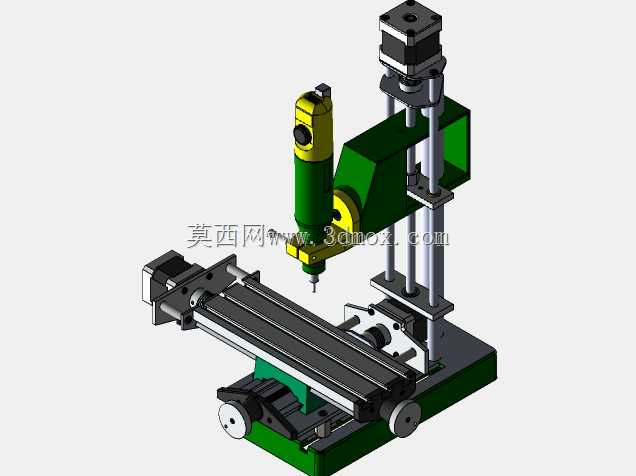

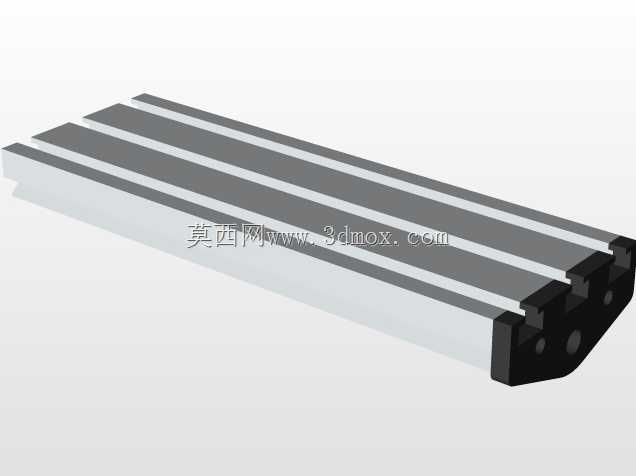

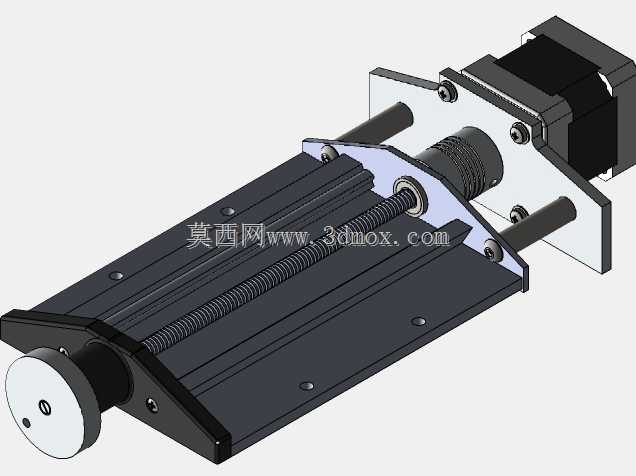

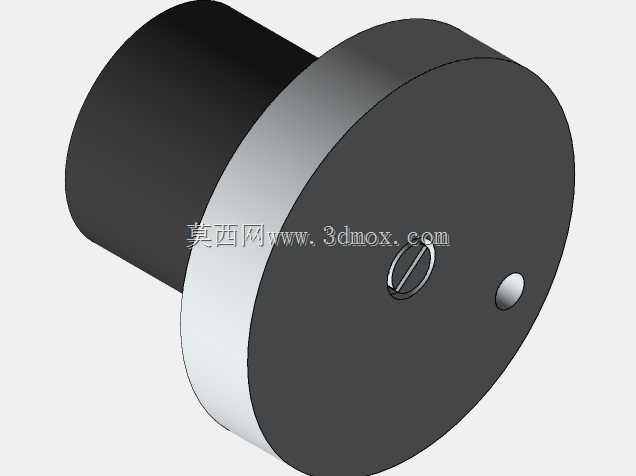

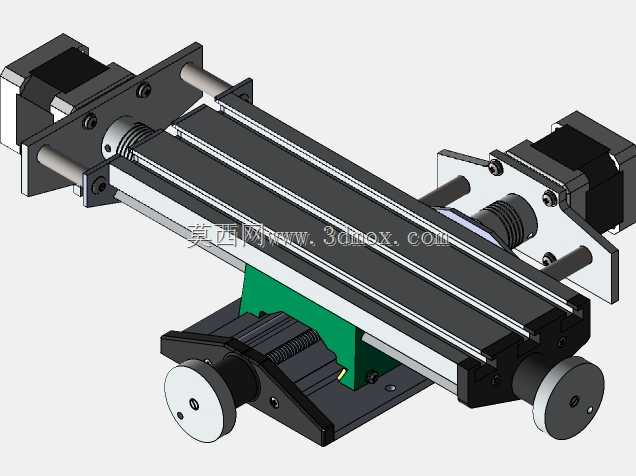

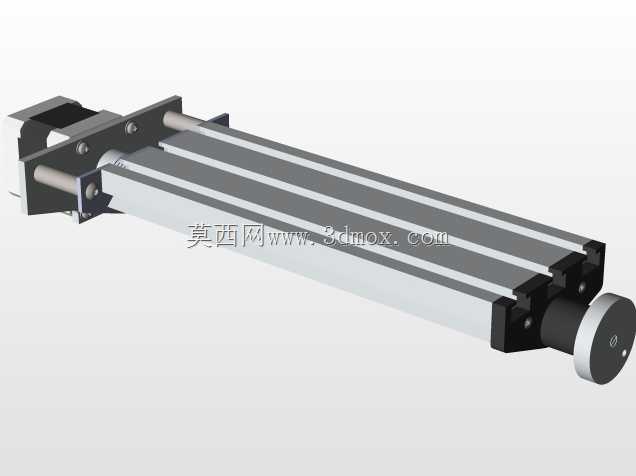

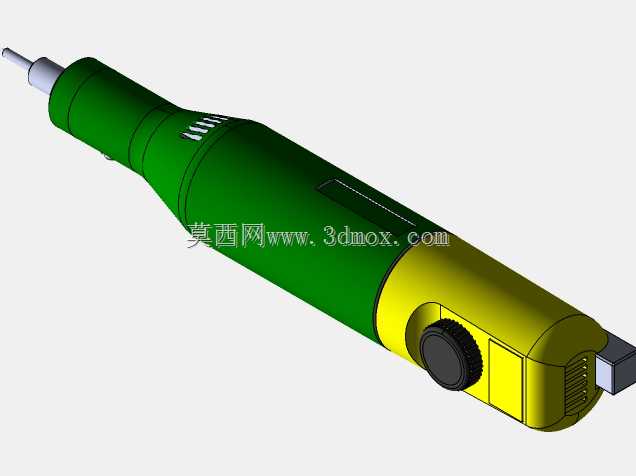

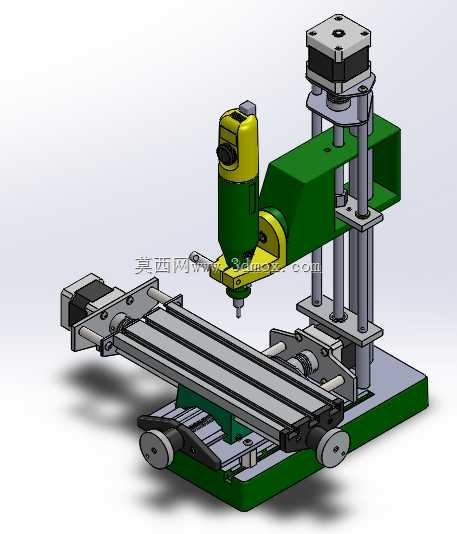

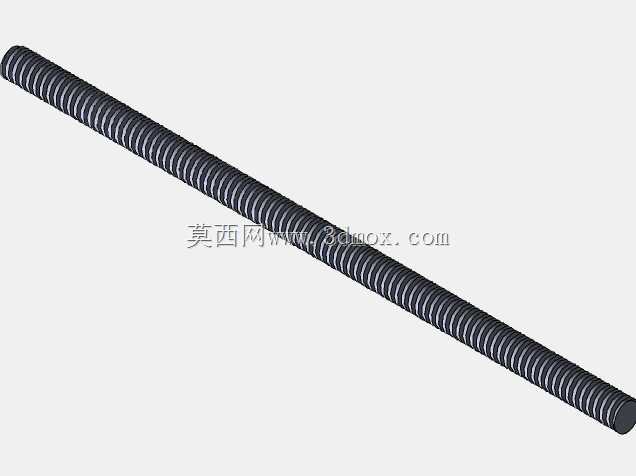

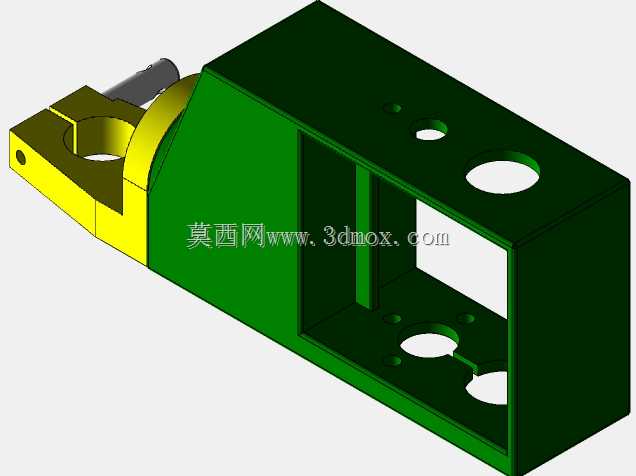

这款小型桌面数控加工设备，主要面向个人DIY工坊、小型精密零件加工场景、教学实训场景设计，可满足小尺寸金属、塑料、软质复合材料的雕刻、铣削、钻孔等轻量加工需求，适配小批量定制化零件生产、模型制作、电子元件外壳加工等多种实际作业场景，能够在有限的桌面空间内完成常规大型机床才能实现的数控加工作业，大幅降低小型加工场景的设备投入成本与场地占用要求。设备采用经典三轴联动结构布局，横向移动工作台承担X轴方向的进给运动，纵向滑台承担Y轴方向的位移调节，垂直方向的主轴安装滑台承担Z轴方向的进刀与抬刀动作，三个运动轴均采用精密直线光轴作为导向支撑，搭配丝杠传动结构，能够保证运动过程中的平稳性与定位精度，避免加工过程中出现窜动、偏移等影响加工精度的问题。主轴部分采用高速电主轴配置，可适配不同直径的铣刀、钻头、雕刻刀等加工刀具，能够根据不同加工材料的特性调整主轴转速，兼顾软质材料的高速雕刻与硬质材料的低速铣削需求，主轴安装支架采用刚性加强结构设计，可减少高速运转过程中的振动传导，保证加工面的光洁度与加工尺寸的一致性。设备底座采用整体式铸铁结构设计，自身重量可抵消大部分加工过程中产生的振动，无需额外浇筑安装基础，直接放置在稳固工作台面上即可完成安装调试，整体安装边界控制在桌面可容纳的尺寸范围内，不需要占用过大的作业空间，设备两侧预留了手动调节手轮安装位，在数控系统调试或者手动对刀阶段，可通过手轮完成各轴的微量进给调节，操作灵活便捷。设计过程中充分考虑了家用及小型工坊的使用场景，整体结构采用模块化设计思路，各运动组件、驱动组件、主轴组件均可独立拆卸维护，日常保养与易损件更换无需复杂的专用工具，传动部位预留了润滑注油通道，可定期加注润滑脂维持传动结构的顺畅运行，电气走线全部沿结构件内部线槽布置，避免加工过程中切屑、切削液飞溅对线路造成损伤，提升设备长期运行的稳定性。设备的工作台采用标准T型槽设计，可搭配通用夹具完成不同形状工件的装夹固定，无需定制专用夹具即可适配方形、圆形、异形等多种小尺寸工件的装夹需求，垂直滑台设置了硬限位与软限位双重保护结构，可防止运动超程造成的设备碰撞损坏，有效提升设备操作的安全性。
