六轮铰接式短途物料转运作业车结构

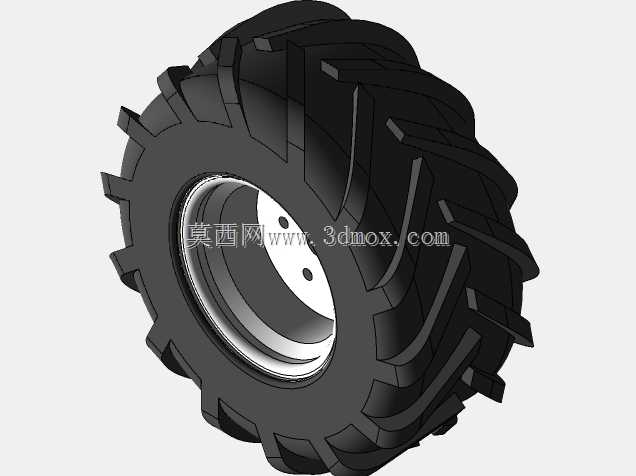

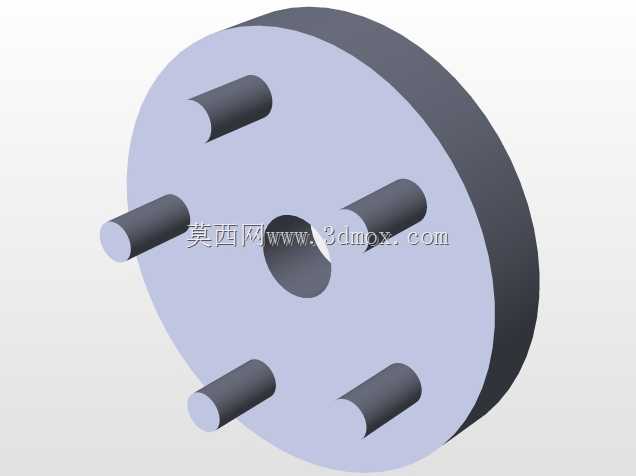

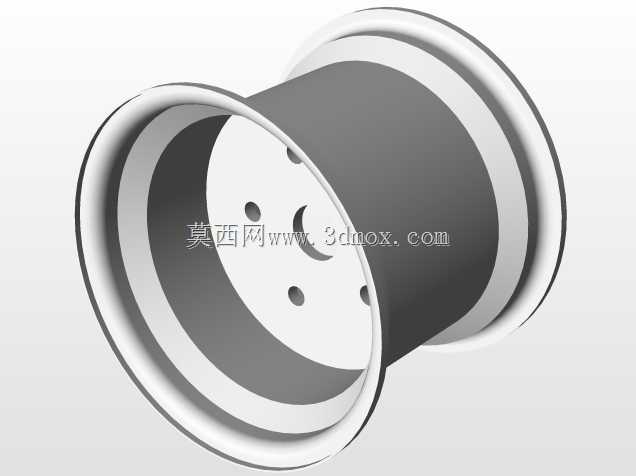

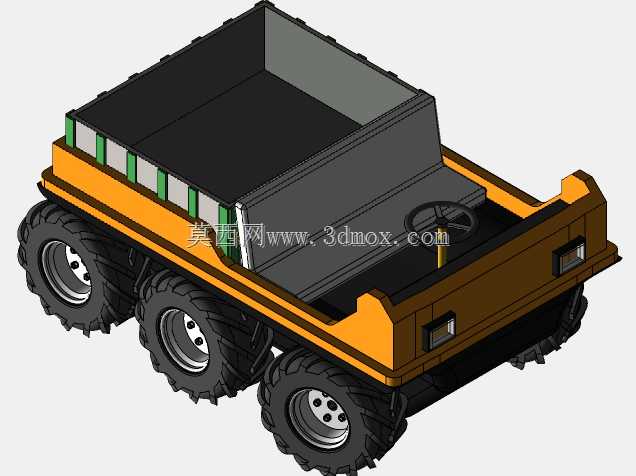

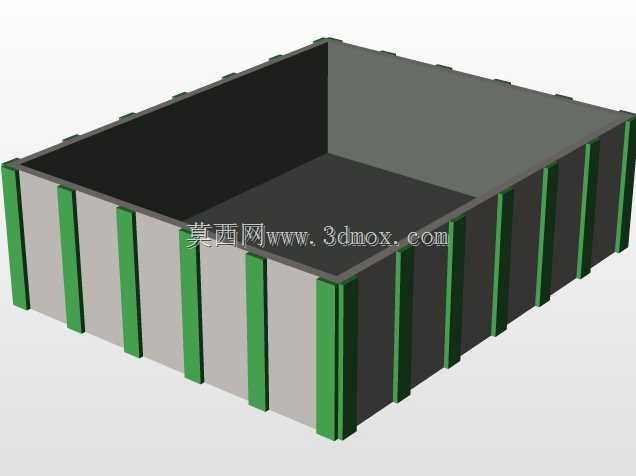

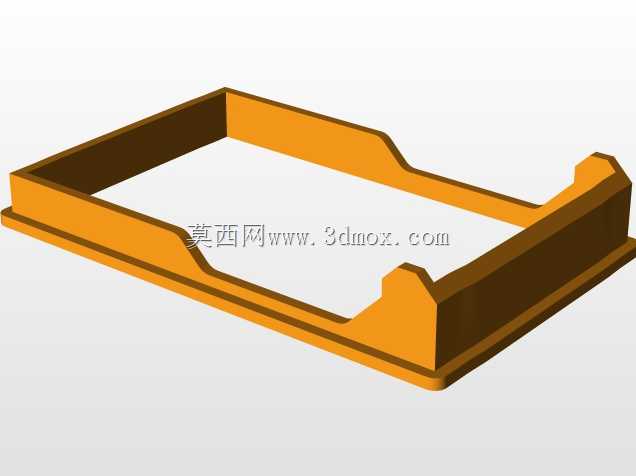

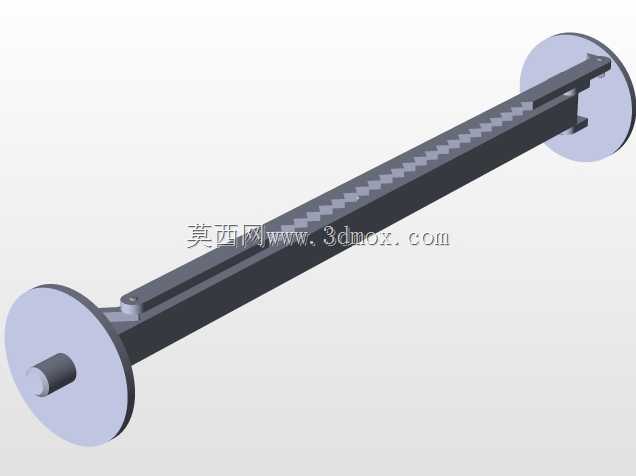

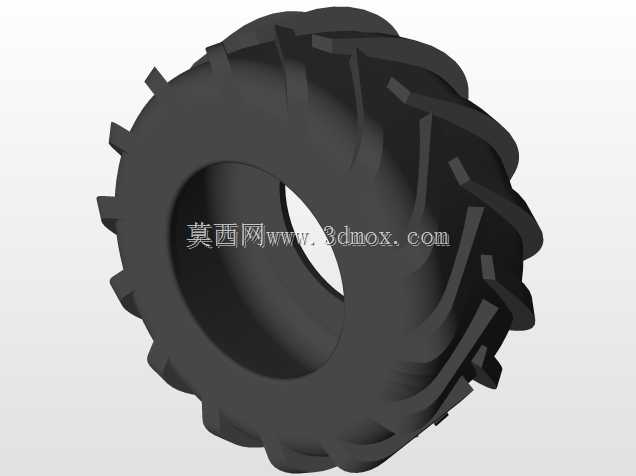

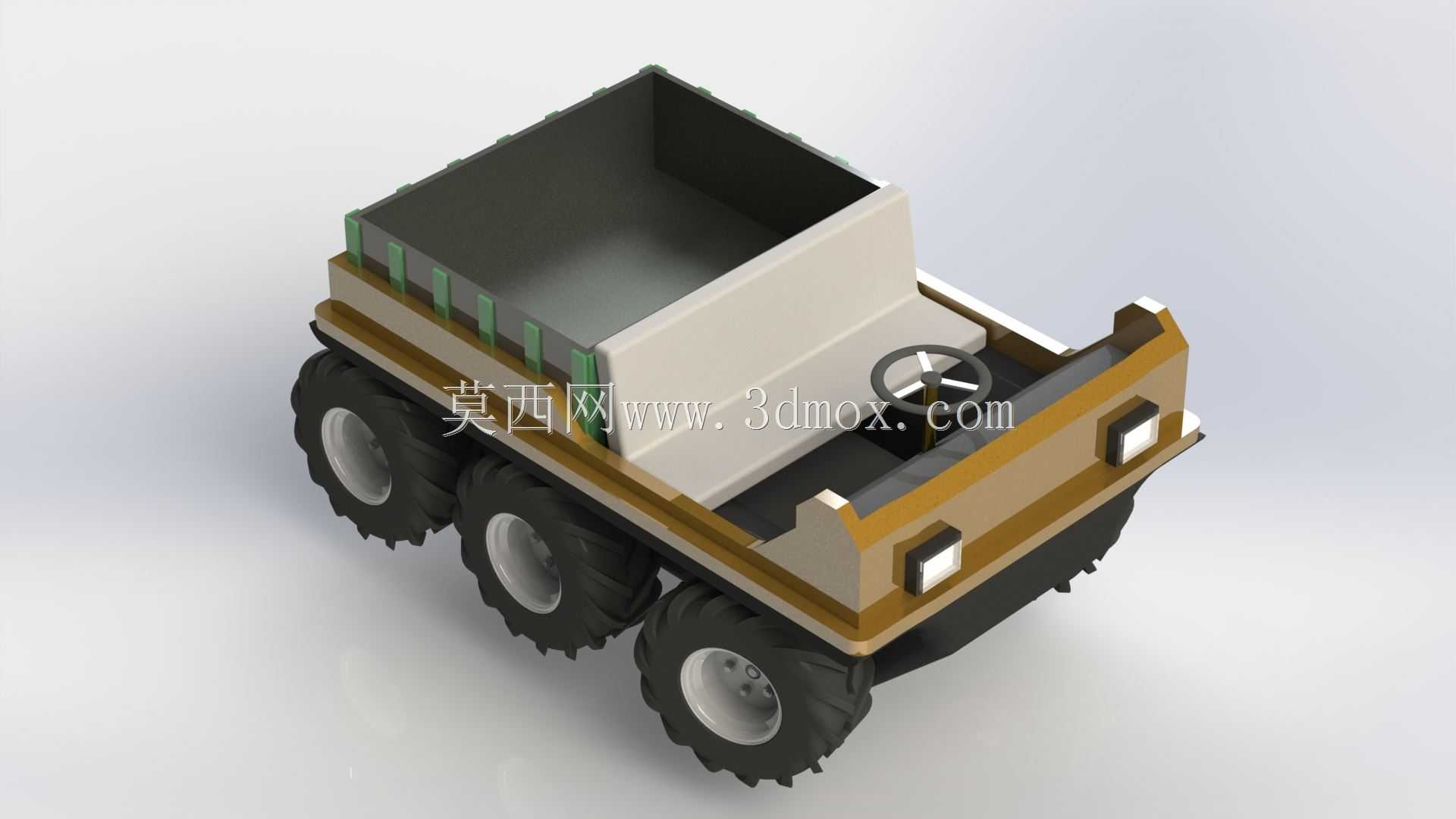

这款六轮轮式转运结构，主要面向狭窄场地内的散料、轻型工装物料短途转运场景，常见于厂区内部工序间物料周转、山地果园农资运输、小型工地零散建材转运这类大型车辆无法通达的作业环境，相比常规四轮运输结构，六轮布局能在非硬化路面获得更大的接地面积，降低单位面积接地压力，减少松软路面陷车概率，适配泥泞、坑洼、缓坡等复杂非铺装路面的通行需求。设计阶段优先考虑了小半径转向的实际使用需求，采用转向齿条配合对应连杆的转向传动结构，所有配合副均按照实际装配间隙设置约束，可完整模拟转向过程中各轮的转角匹配关系，避免转向过程中出现轮胎滑动干涉，最小转弯半径可适配3米宽度以内的狭窄通道转向需求，适配厂区巷道、果园种植行间的通行边界。车身承载结构采用分层布局，下部为车架主体，集成行走轮系安装位、转向机构安装腔、前部驾驶操作区，上部为开放式固定货厢，货厢采用围板加底部承载板的焊接结构形式，围板高度可根据常规散料堆积角设置，避免运输过程中物料洒落，货厢内部无突出加强筋，方便物料装卸后的清理作业。轮系采用大花纹越野轮胎配置，每个车轮均对应独立的安装支座，轮距设置兼顾行驶稳定性与窄路通行能力，整车宽度控制在1.5米以内，可通过常规乡村便道、厂区人行通道等限宽场景。前部驾驶区采用开放式无舱室设计，仅设置转向操纵机构与前部照明安装位，简化结构的同时降低整车自重，提升单位功率的载重能力，车架前部设置的防撞凸起结构，可在轻微碰撞时吸收冲击，保护转向操纵部件。建模过程中对所有运动部件的干涉情况做了完整校验，转向全行程范围内，拉杆、车轮、车架之间无运动干涉，各连接部位的安装面均预留了标准件装配空间，可直接作为同类小型转运设备的结构设计参考，也可用于改装为小型洒水、植保作业的承载底盘，拓展不同的作业功能。
