明杆闸阀结构演示三维建模作品

　　在石化、市政给排水、热力管网、长输管线这类对管路通断控制有严苛要求的场景里，明杆闸阀是应用占比极高的截断类管路部件，和暗杆结构相比，明杆设计的核心优势在于阀杆的升降动作完全外露，运维人员无需拆解阀体，仅通过观察阀杆伸出手轮的长度就能直观判断阀门的开度状态，同时阀杆螺纹部分不与管内输送介质直接接触，能有效避免介质中杂质、腐蚀性组分对传动螺纹的磨蚀与腐蚀，大幅降低长期运行过程中阀杆卡涩、螺纹咬死的故障概率，尤其适合输送清水、油品、蒸汽以及含少量固体颗粒介质的管路系统。

　　从实际功能逻辑来看，这款明杆闸阀的核心作用是通过闸板的垂直升降实现管路通路的完全导通或完全截断，它不承担流量调节的职能——如果长期在半开半关状态下工作，高速流动的介质会持续冲蚀闸板密封面，很容易造成密封失效、内漏量超标的问题，因此在管路系统的设计选型中，这类闸阀通常被布置在泵组出口、主管路分支节点、设备检修段的隔离位置，仅作为通断切换的执行部件使用。

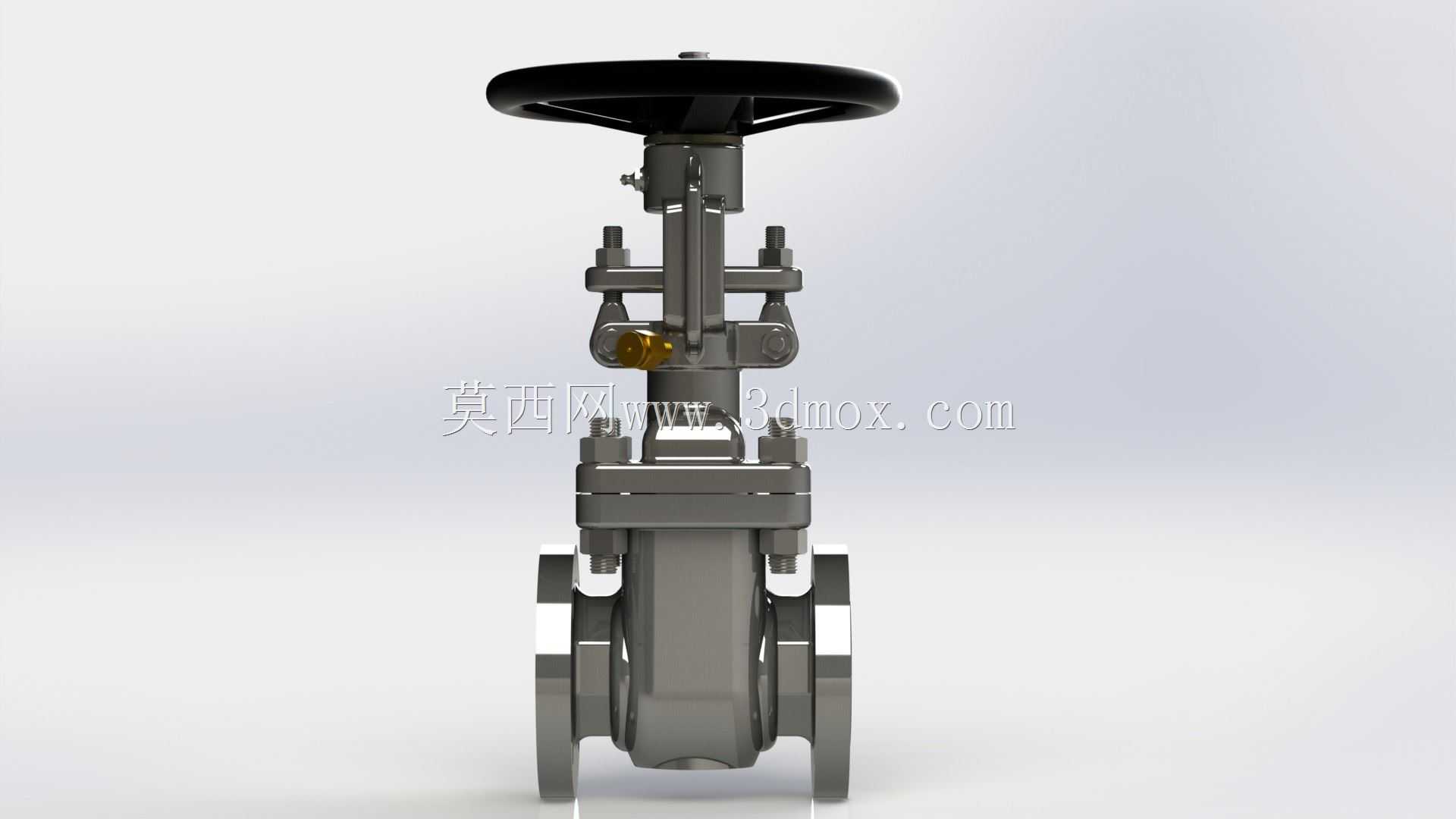

　　整个模型的结构设计完全遵循工业闸阀的成熟设计逻辑，从上到下依次排布手轮、阀杆螺母、填料压盖、阀盖、支架、阀体、闸板、法兰连接端几个核心模块。手轮采用轮辐式结构，外径尺寸匹配操作力矩需求，保证单人手动操作时无需借助加力杆就能完成全行程的启闭动作，手轮与阀杆螺母之间通过平键传递扭矩，阀杆螺母采用铜合金材质的嵌件设计，和钢制阀杆组成传动副，转动手轮时阀杆螺母的旋转运动转化为阀杆的直线升降动作，带动下方的闸板沿阀体内侧的导向槽做垂直运动，避免闸板在升降过程中出现偏摆，保证密封面能够精准贴合。

　　密封结构的设计是这类闸阀的核心要点，模型完整还原了两处关键密封结构：一处是阀杆穿出阀盖位置的填料密封，采用填料压盖配合多层柔性石墨填料的结构，通过均匀拧紧压盖螺栓给填料施加轴向压紧力，让填料产生径向变形抱紧阀杆，阻断介质沿阀杆间隙的外漏通道，压盖两侧采用活节螺栓连接，方便后期运维时快速调整填料压紧力或者更换填料；另一处是闸板与阀体之间的密封副，采用楔式单闸板结构，闸板两个密封面呈微小楔角，关闭时在阀杆的推力作用下楔入阀体对应的密封座，依靠接触面的比压实现密封，这种结构对管路安装时的法兰同轴度偏差有一定的补偿能力，适配现场复杂的安装工况。

　　安装边界方面，这款闸阀采用法兰连接形式，两端法兰的密封面、螺栓孔中心距、法兰厚度都匹配对应公称压力等级的管路法兰标准，安装时需要保证两端管路的同轴度偏差在允许范围内，法兰垫片选用与输送介质、工作温度压力匹配的材质，对称分次拧紧法兰螺栓，避免阀体因附加应力产生变形。阀门的整体高度尺寸需要纳入管路布置的空间校核范围，尤其是明杆结构在阀门完全开启时，阀杆会向上伸出一段长度，上方需要预留足够的操作与检修空间，不能布置其他管线或者设备结构，避免阀杆升降时发生干涉。

　　从建模逻辑来看，整个模型的零件拆分完全贴合实际加工与装配流程，每个零件的建模基准都与实际加工基准对齐，比如阀体的建模以两端法兰密封面的中心轴线为主要基准，阀杆的建模以自身轴线为基准，装配时从阀体核心零件开始依次叠装闸板、阀盖、支架、填料组件、阀杆螺母、手轮，所有配合面的公差设定都符合机械设计的常规要求，既保证装配时的干涉检查能够准确反映实际装配问题，也能通过运动仿真完整复现手轮转动带动阀杆升降、闸板启闭的完整动作过程，方便设计人员在管路三维布置阶段直接调用，完成空间干涉检查、操作空间校核、运维路径规划等工作，也能作为阀门结构认知、装配工艺讲解的直观演示载体。

　　在实际工程应用中，这类明杆闸阀的选型需要匹配管路的公称通径、公称压力、输送介质特性、工作温度范围几个核心参数，不同参数下的阀体壁厚、闸板密封面材质、填料材质、螺栓等级都会有对应的调整，这个三维模型完整还原了通用压力等级下明杆闸阀的典型结构，能够帮助设计人员快速理解各部件的装配关系，在做管路系统三维设计时，可以直接基于这个模型调整参数适配具体项目需求，减少重复建模的工作量，也能在设计评审阶段直观展示阀门的操作逻辑与安装要求，提前规避现场安装、运维阶段可能出现的空间干涉、操作不便等问题。
