本田EK9车型4-2-1结构排气歧管设计

　　在小排量高性能自然吸气发动机的动力升级与原厂性能标定工作中，排气歧管作为衔接气缸盖排气道与下游排气系统的核心部件，其结构设计直接决定了发动机的排气效率、充气效率与动力输出特性，尤其对于本田EK9这类搭载高转B系列发动机的前驱性能车型，4-2-1结构的排气歧管是兼顾高转功率输出与中低转扭矩响应的经典设计方案。

　　从实际装车场景来看，这类排气歧管主要适配本田EK9世代的思域Type R车型，既可以作为原厂替换部件用于老化排气歧管的故障更换，也可以作为动力改装部件用于发动机进排气系统的升级，同时也可作为CFD流场分析的教学与研究载体，用于验证排气脉冲干涉、排气背压控制等工程问题。日常装车作业中，需要严格匹配气缸盖排气端口的安装位置，四个进气侧法兰分别对应发动机四个气缸的排气道出口，法兰面的平面度需要控制在0.1mm以内，避免高温排气泄漏，同时法兰上的螺栓孔位需要与缸盖螺纹孔完全对中，安装时按照对角顺序分次拧紧螺栓，拧紧力矩符合主机厂的规范要求，防止长期高温振动工况下出现螺栓松动或者法兰变形的问题。

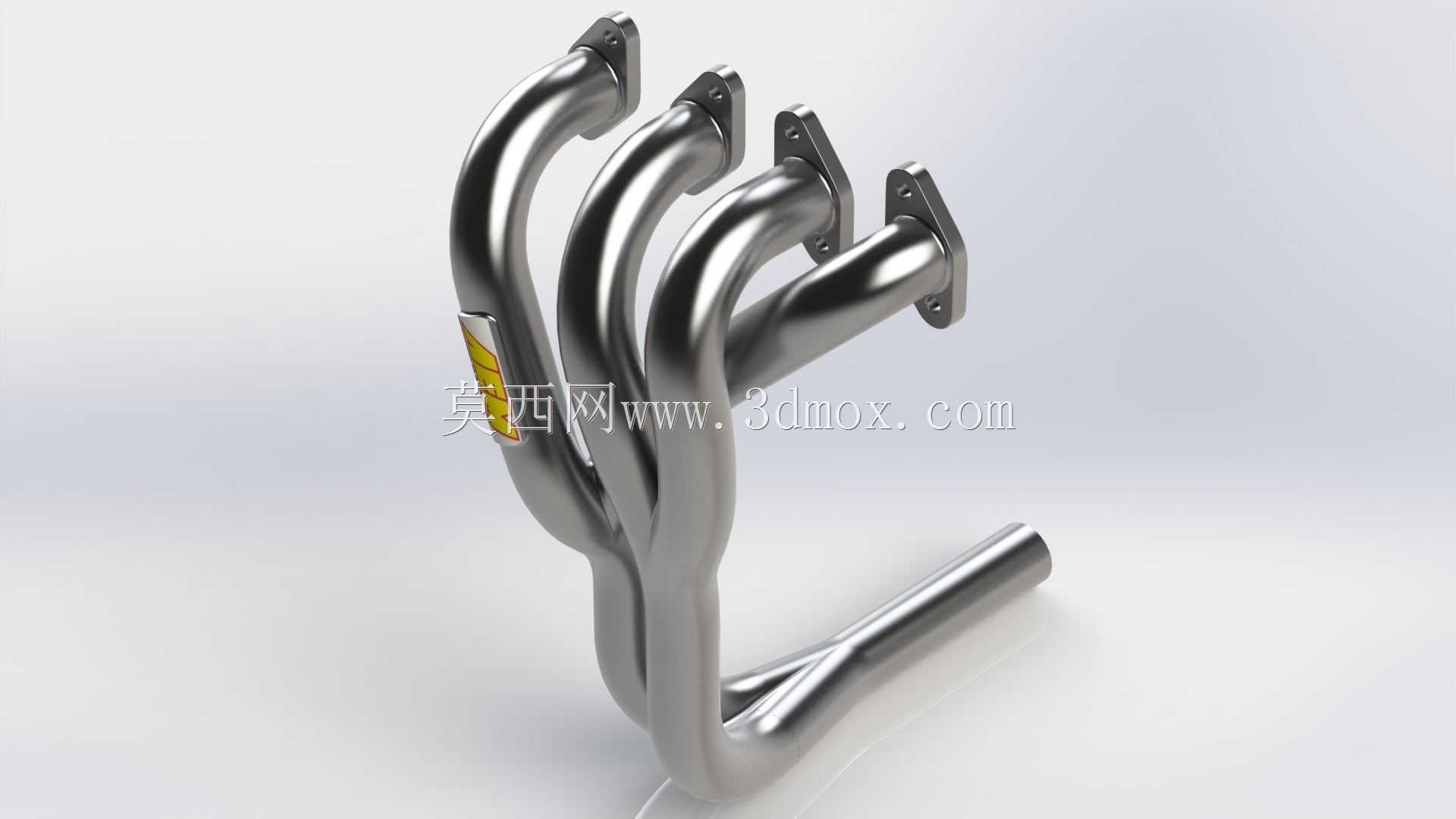

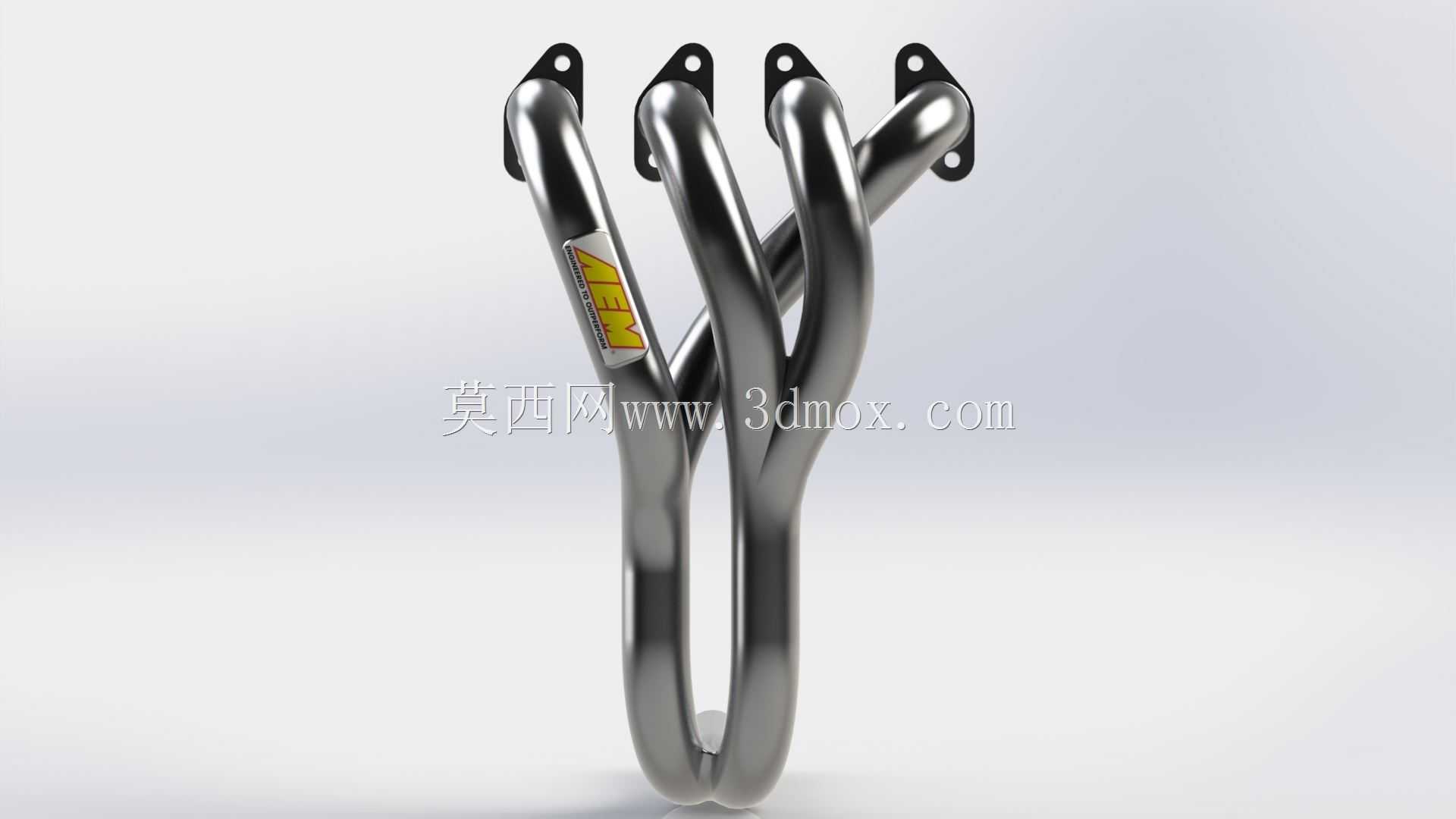

　　这款4-2-1结构的排气歧管，核心设计逻辑是利用排气脉冲的谐振效应来降低排气干涉，四个气缸的排气支管首先按照点火顺序两两汇合为两路中段管路，再最终汇合为单路出口连接三元催化或者头段排气，相比传统的4-1结构歧管，这种结构可以有效避免相邻气缸排气过程中的气流对冲，减少排气残留，提升气缸的扫气效率，尤其适合高转自然吸气发动机的动力输出特性。在管路走向设计上，每一段支管的长度都经过等长化处理，尽可能保证各个气缸排出的废气到达汇合点的行程一致，让各缸的排气背压保持均匀，避免出现个别气缸排气不畅导致的动力输出不均衡问题。管路的弯曲半径经过反复优化，在避让发动机舱内周边部件（包括引擎机脚、冷却水管、转向助力管路、防火墙等）的前提下，尽可能减少急弯与截面突变，降低气流的沿程阻力与局部阻力。

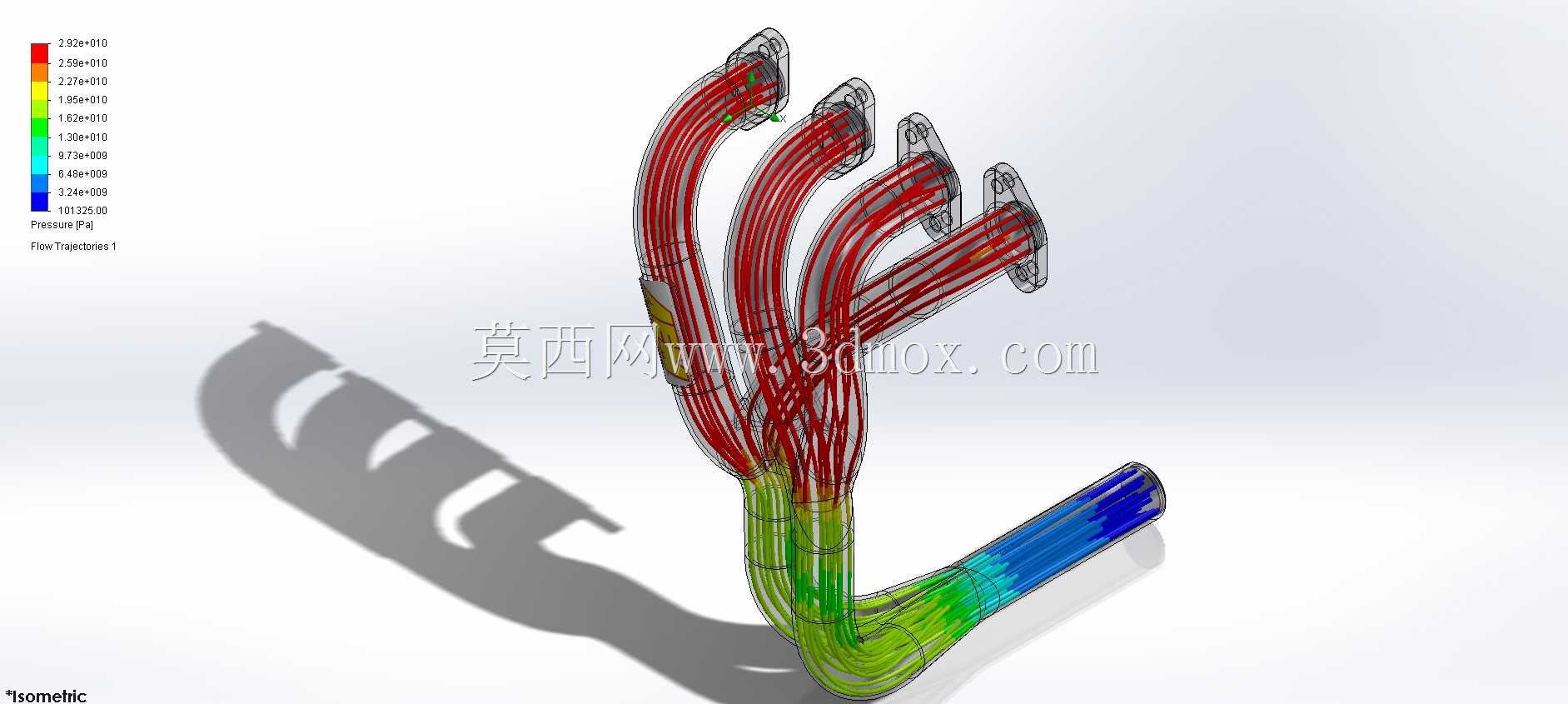

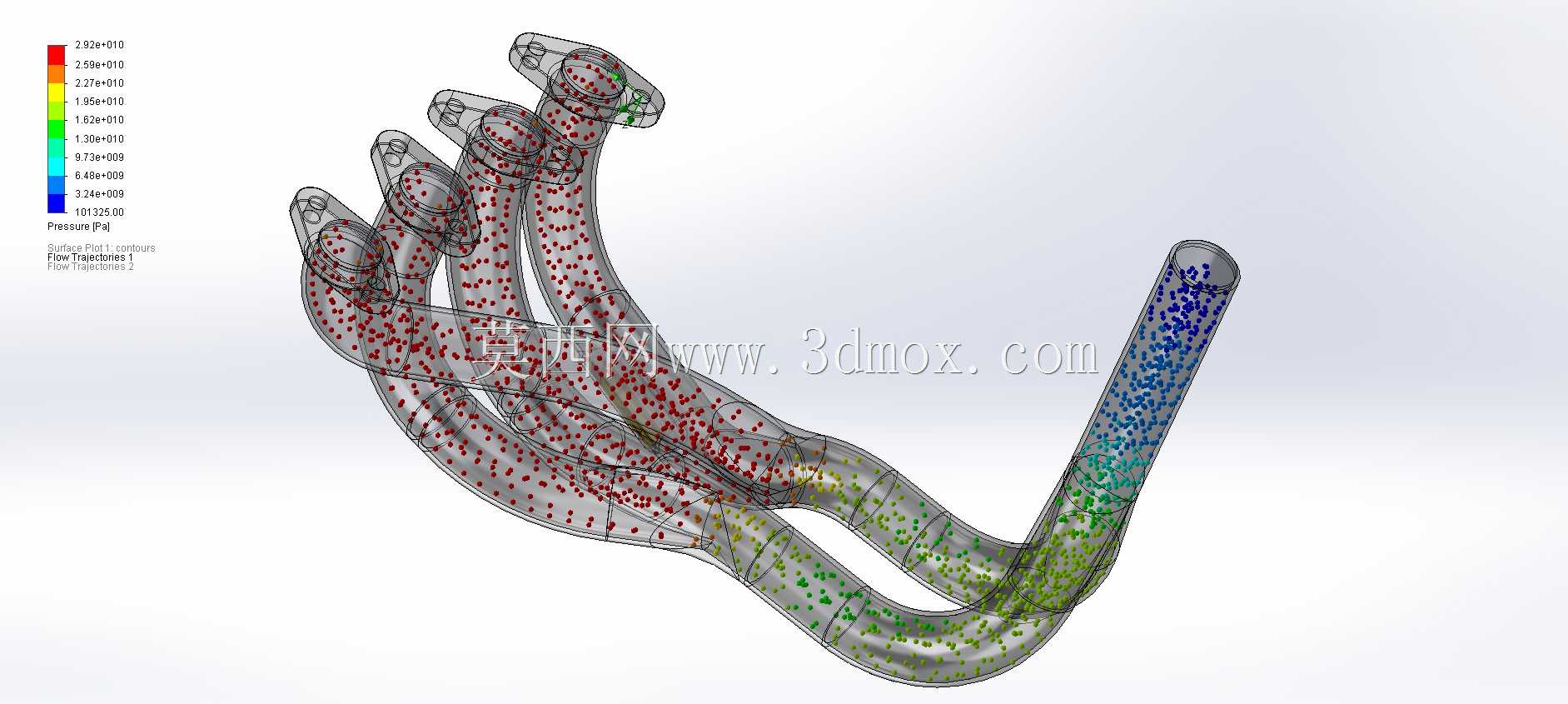

　　从安装边界来看，这款歧管的整体轮廓完全适配EK9车型的发动机舱布局，出口端的法兰位置与原厂头段排气的安装位完全匹配，不需要对周边部件进行切割或者移位即可完成装车，同时歧管与发动机舱内的线束、橡胶管路之间预留了足够的隔热间隙，避免长期高温烘烤导致周边部件老化损坏。材质选用上适配不锈钢焊接工艺，管壁厚度兼顾结构强度与轻量化需求，既可以承受发动机排气的高温冲击与整车行驶的振动载荷，也不会因为重量过大增加发动机舱的承重负担。在CFD分析层面，这款歧管的内部流场经过仿真验证，各个支管的气流流速均匀性控制在合理范围内，汇合处的气流扰动较小，整体排气背压相比原厂铸铁歧管有明显降低，能够有效提升发动机高转速区间的进气效率，释放动力潜力。

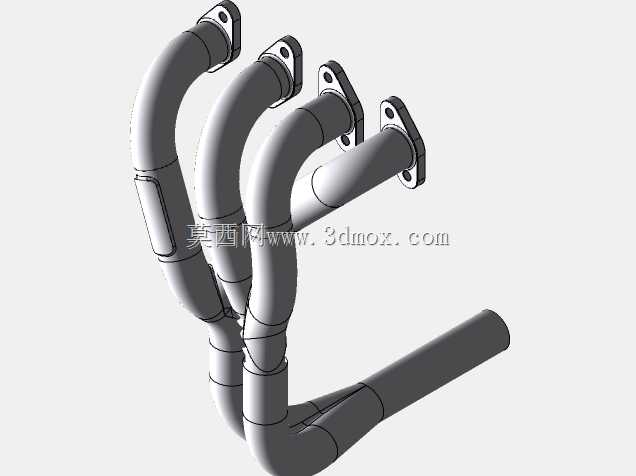

　　在实际的建模过程中，首先需要基于原厂缸盖排气道的点云数据定位四个进气法兰的安装基准，确定各个支管的起始坐标与朝向，再根据等长原则规划每一段管路的中心线路径，通过扫掠特征生成管路的基础实体，之后对管路汇合处做顺滑的过渡处理，避免出现尖锐的内角导致的应力集中与气流紊流。法兰部分的安装凸台、螺栓过孔都按照实际装车的尺寸参数建模，焊接位置的焊缝预留符合实际加工工艺要求，整个模型的装配公差控制在合理范围内，既可以用于后续的有限元热应力分析、振动模态分析，也可以直接导出工程图纸用于实际的加工生产。对于从事汽车性能改装、发动机进排气系统设计的工程人员来说，这类经过流场验证的等长排气歧管模型，可以作为同类产品设计的参考基准，减少前期方案验证的迭代周期，提升设计效率。
