单级离心泵整机结构三维设计

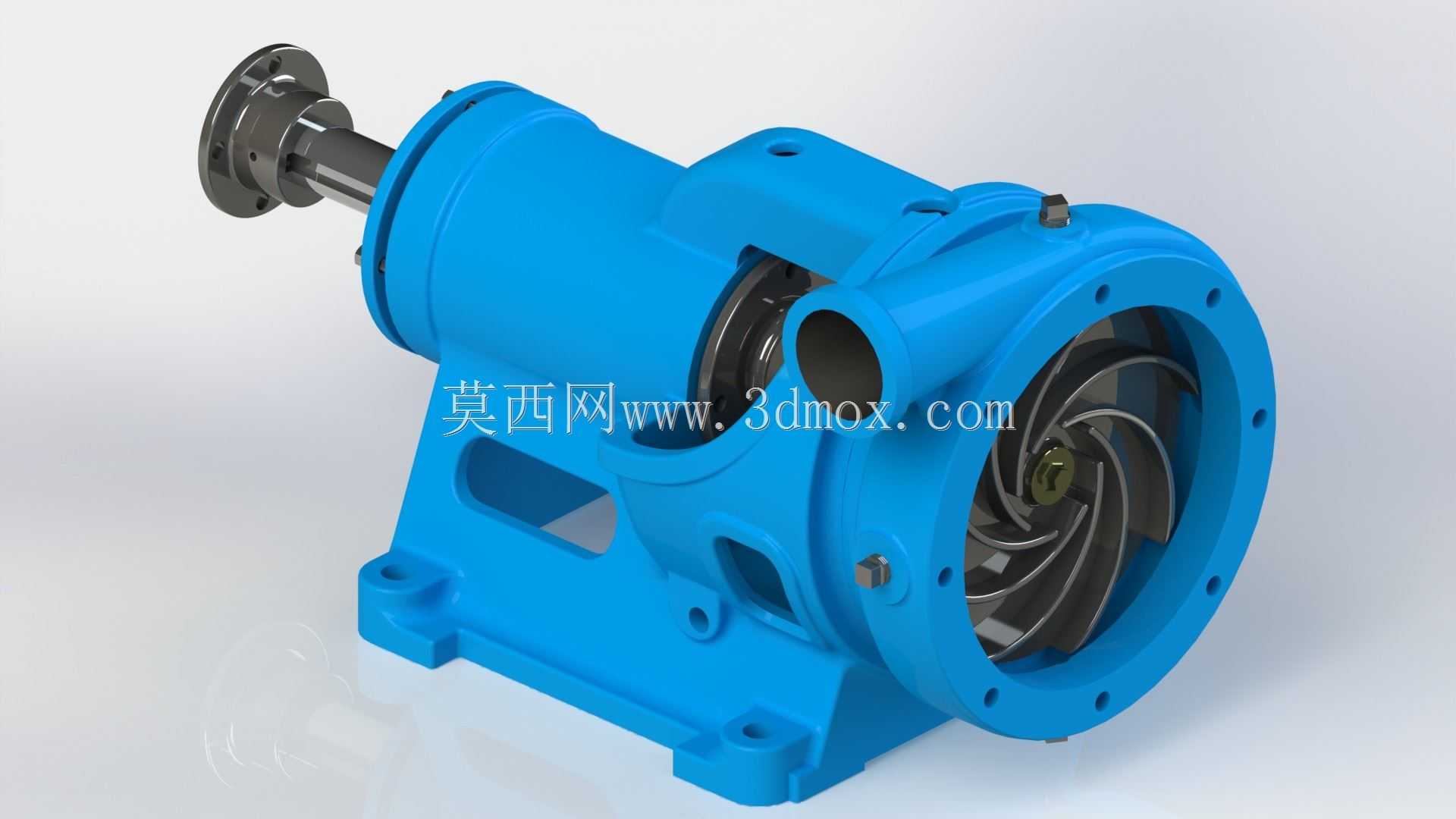

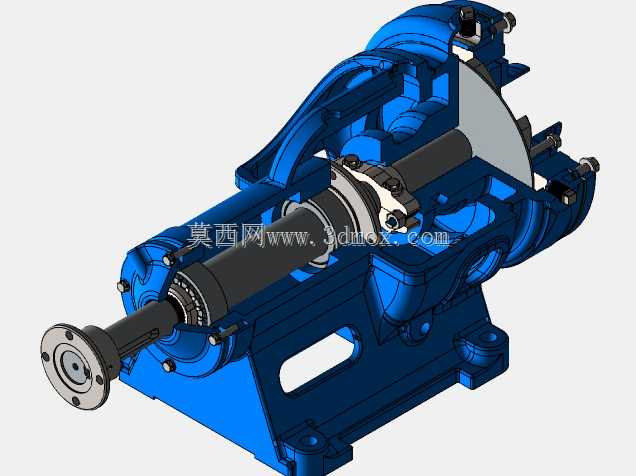

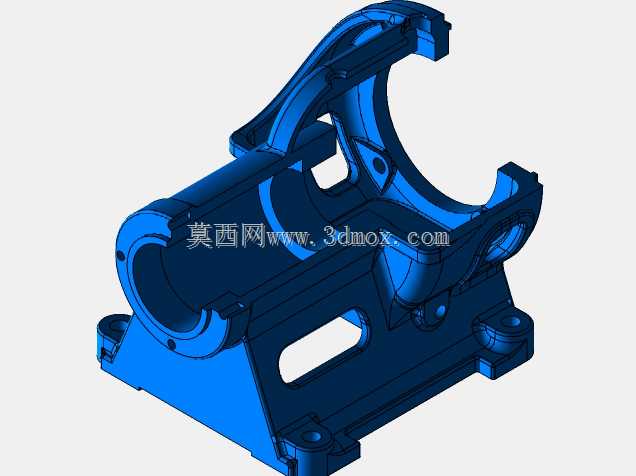

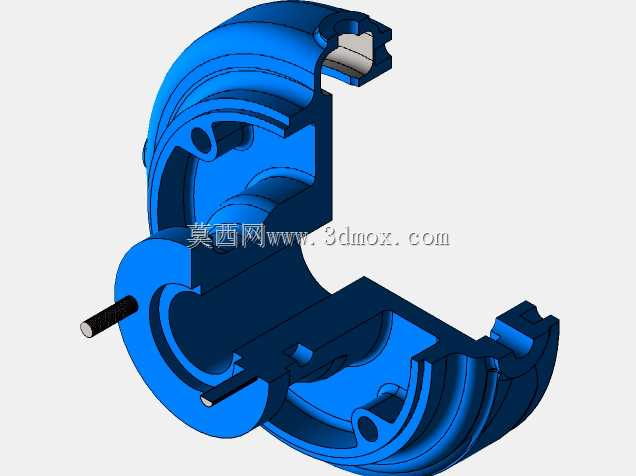

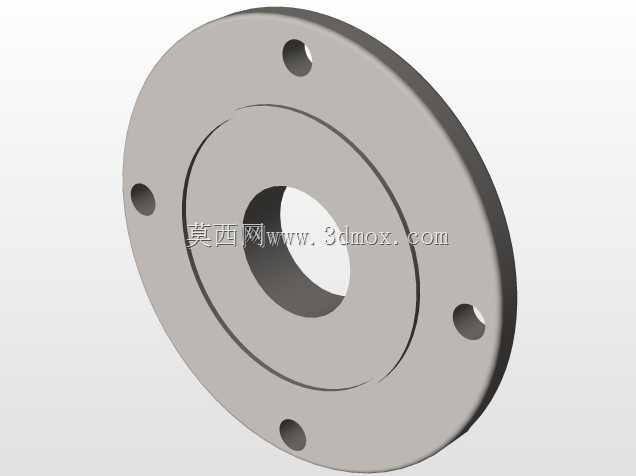

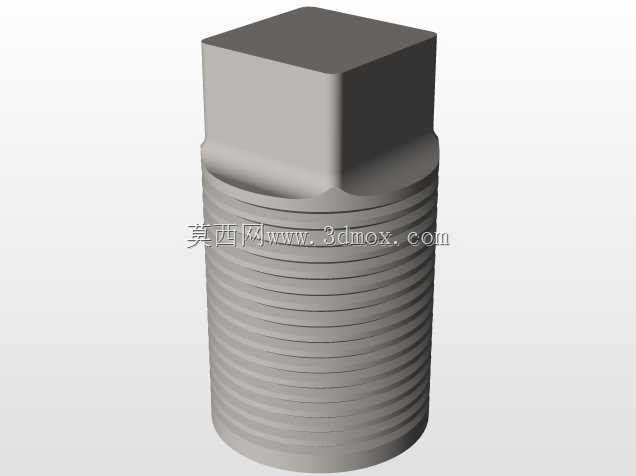

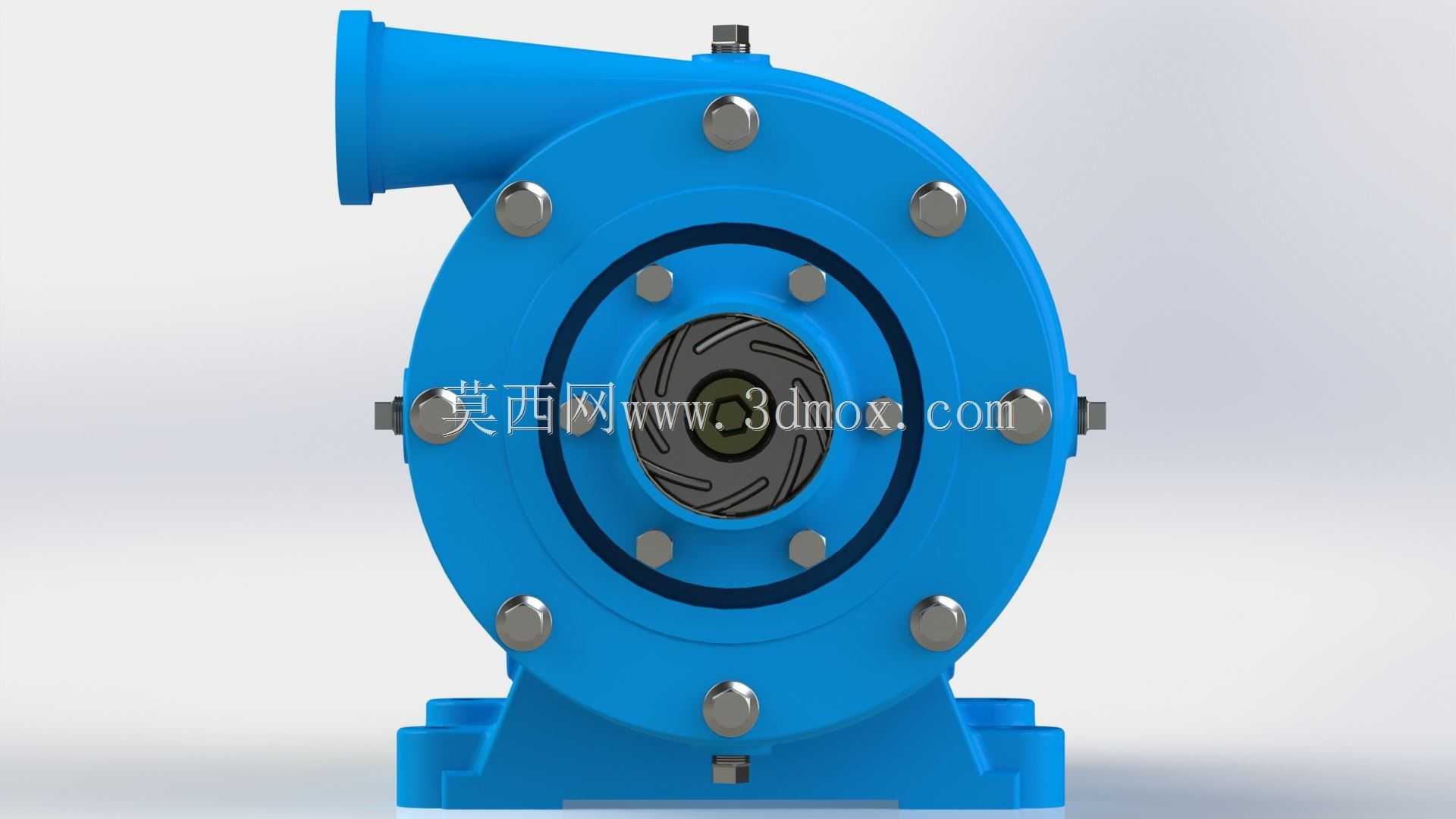

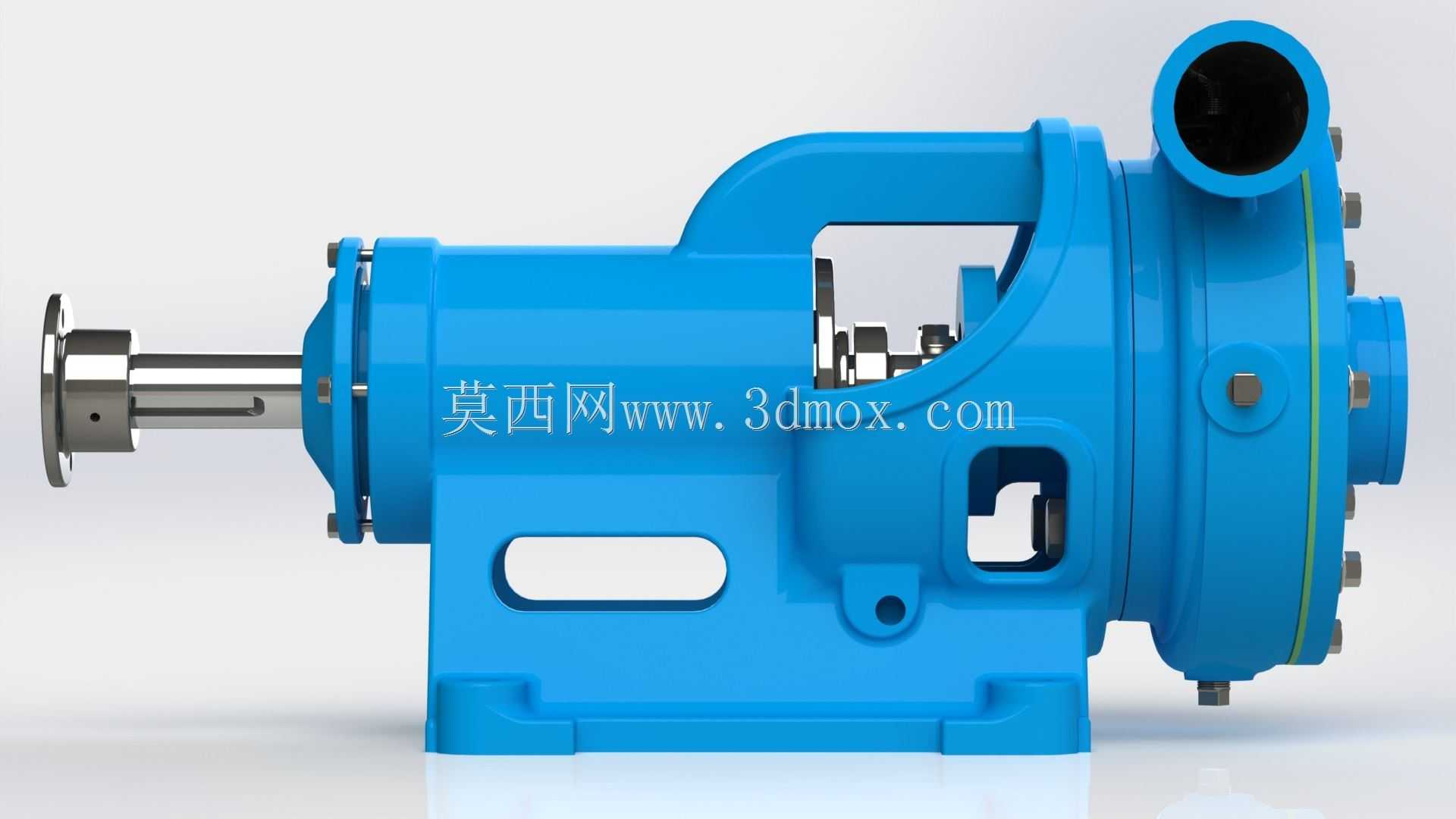

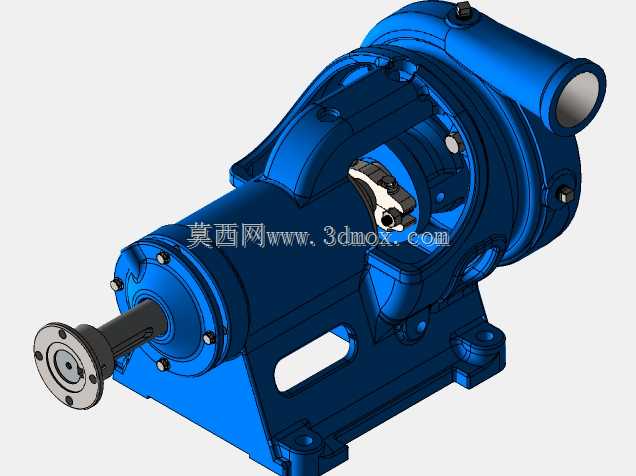

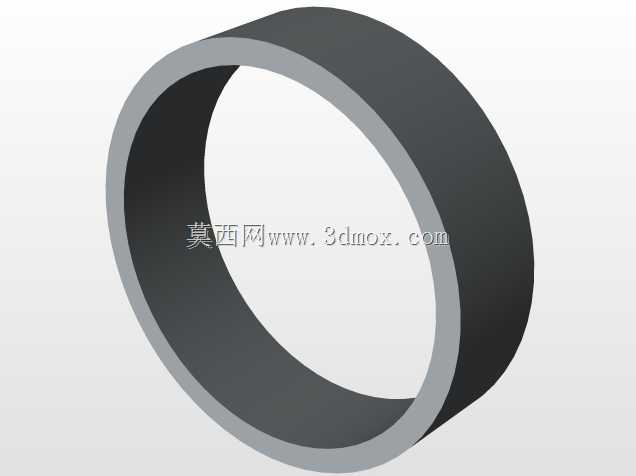

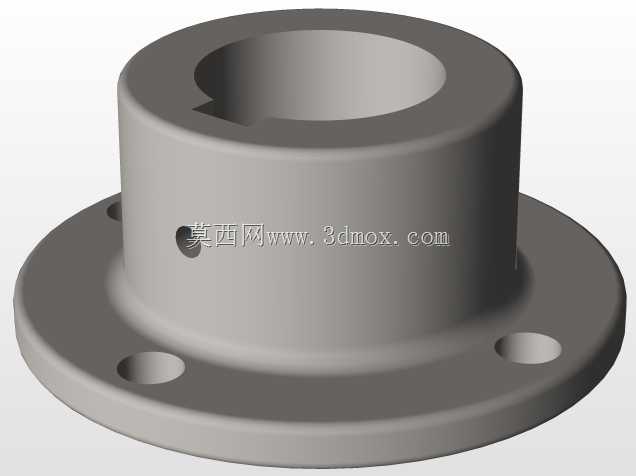

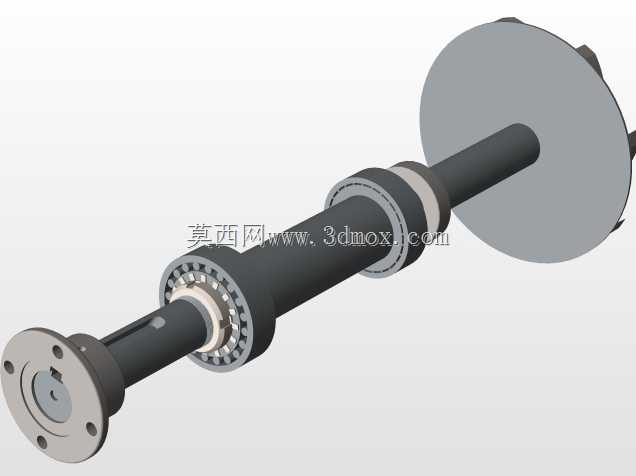

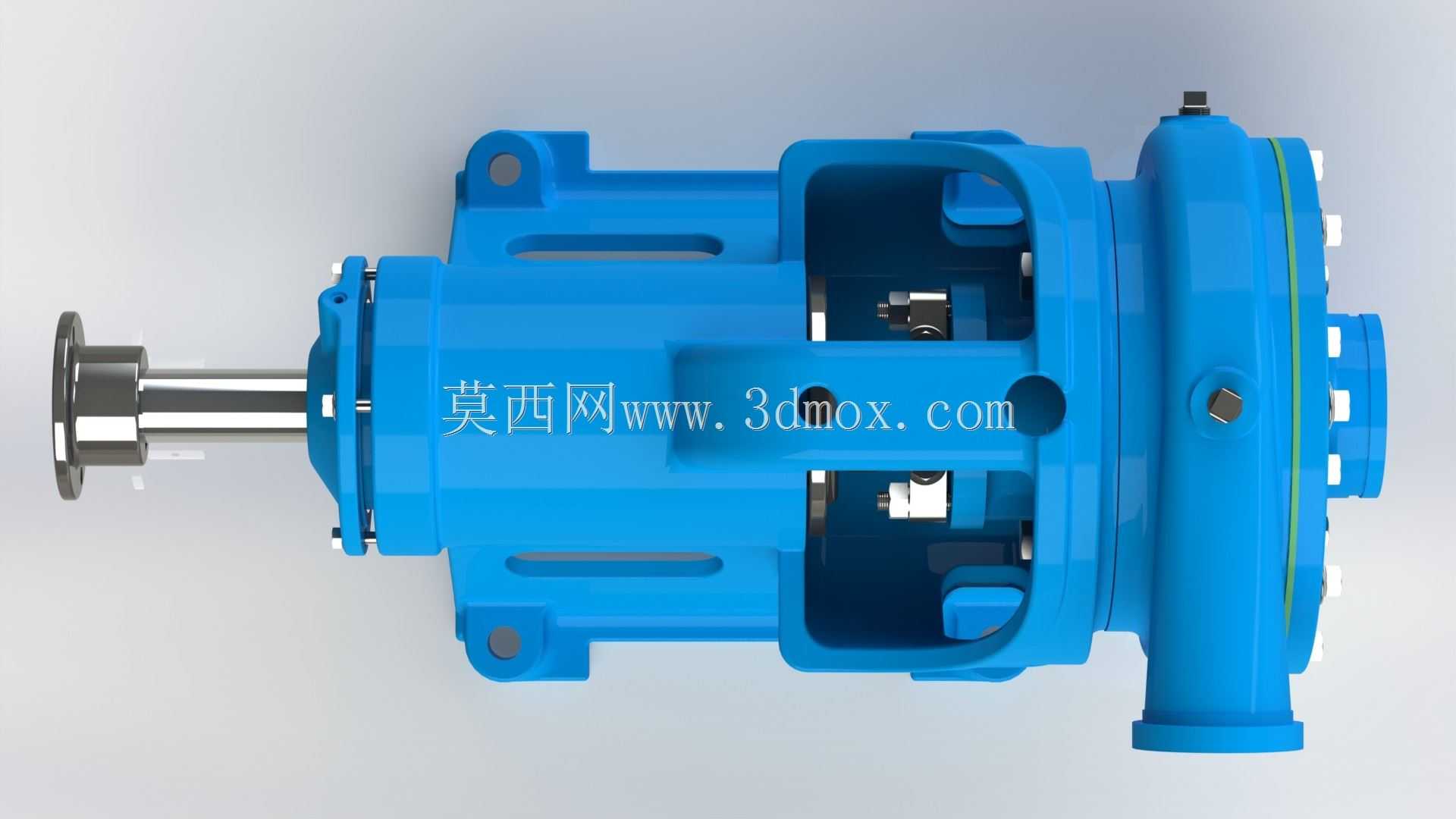

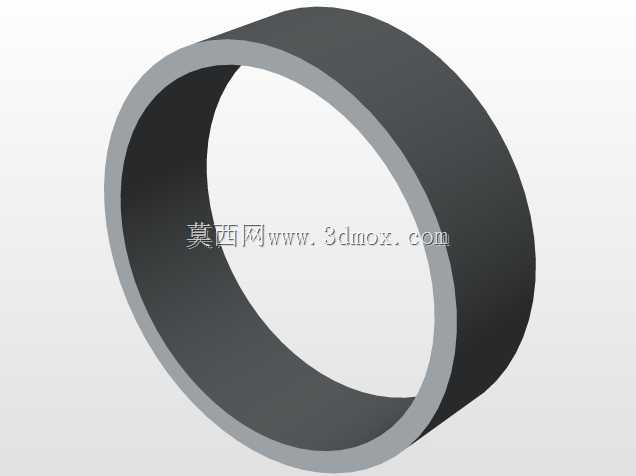

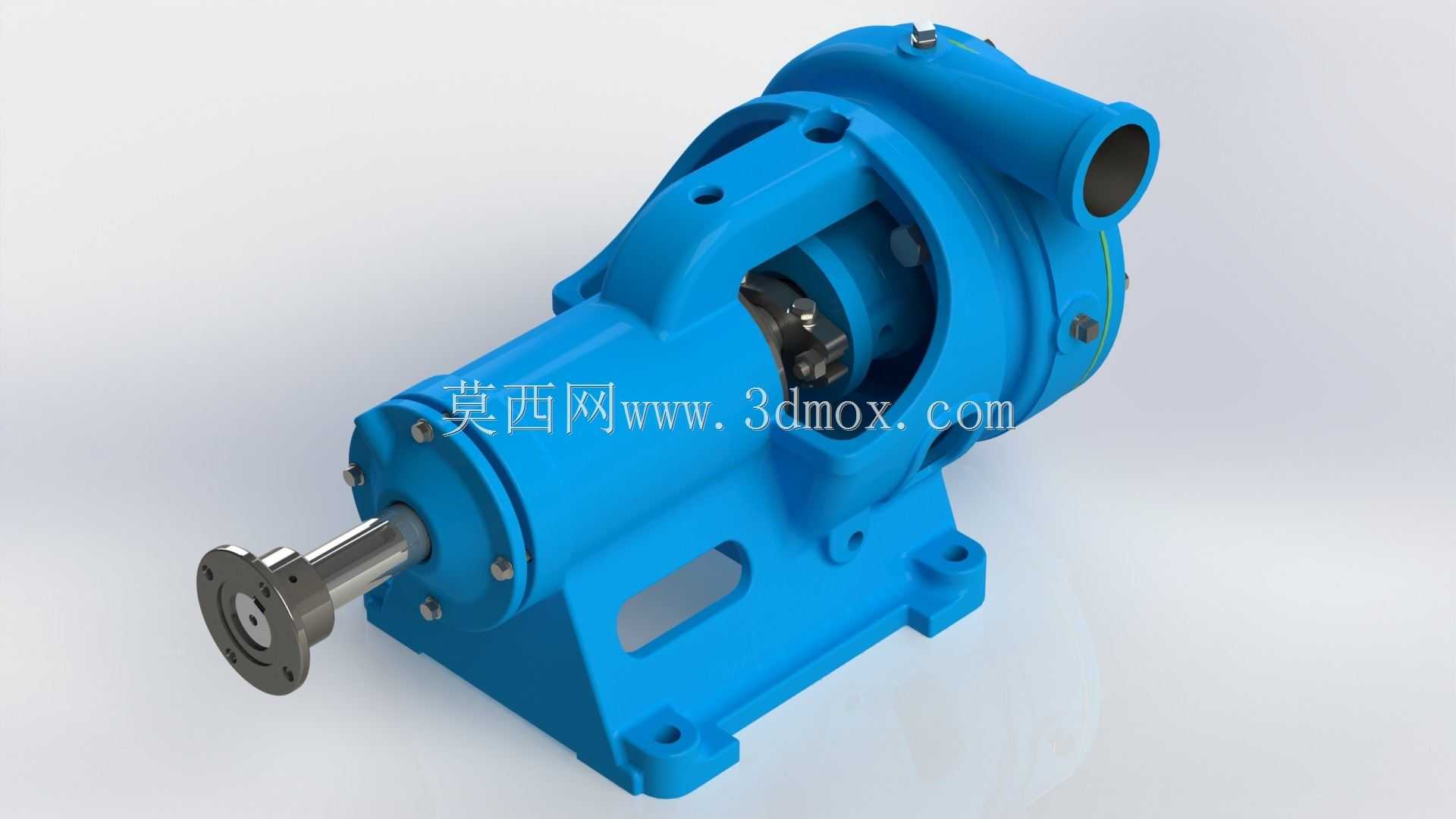

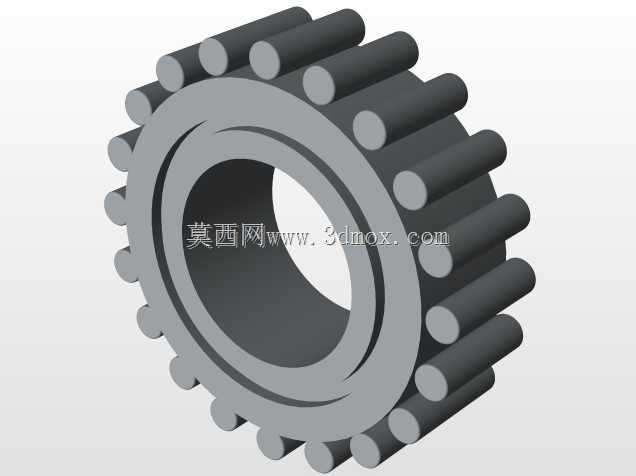

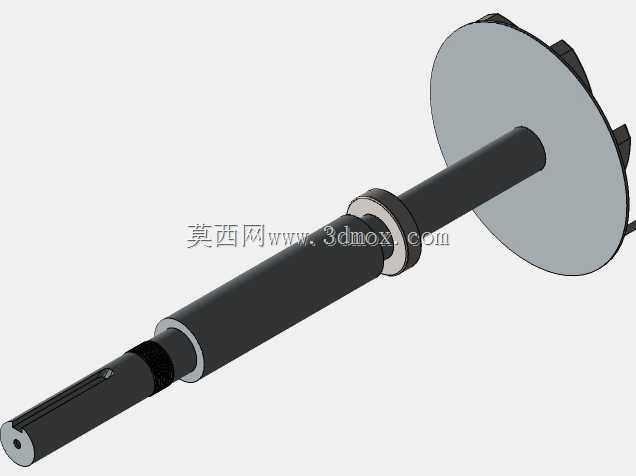

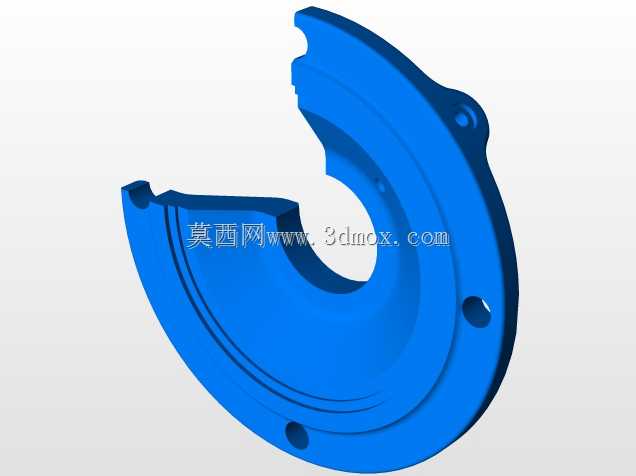

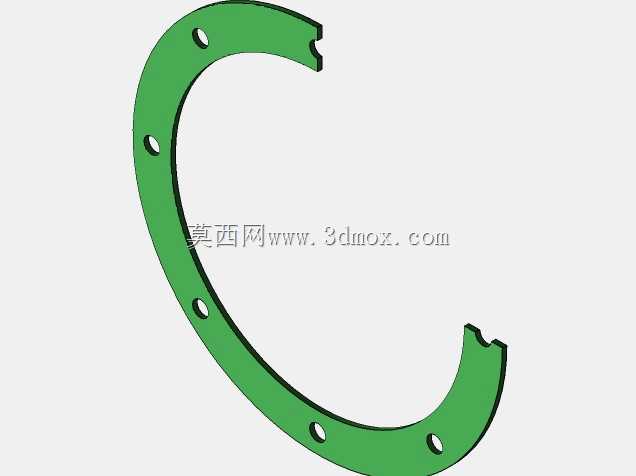

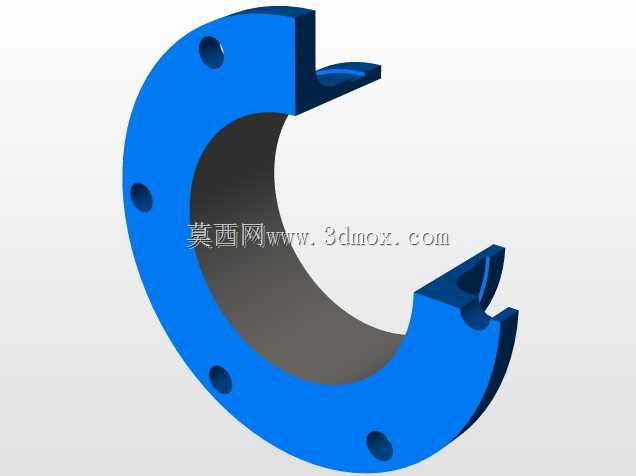

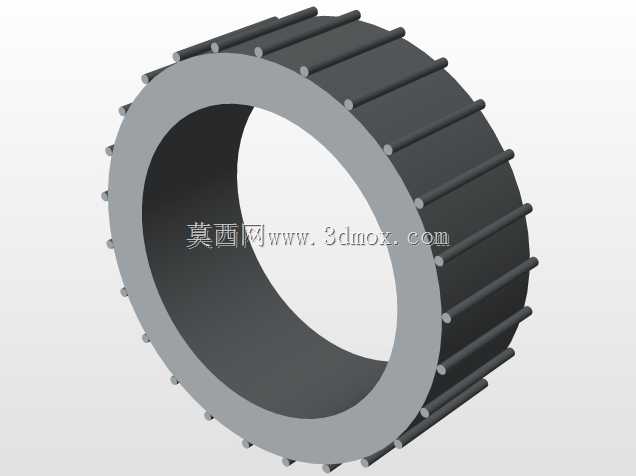

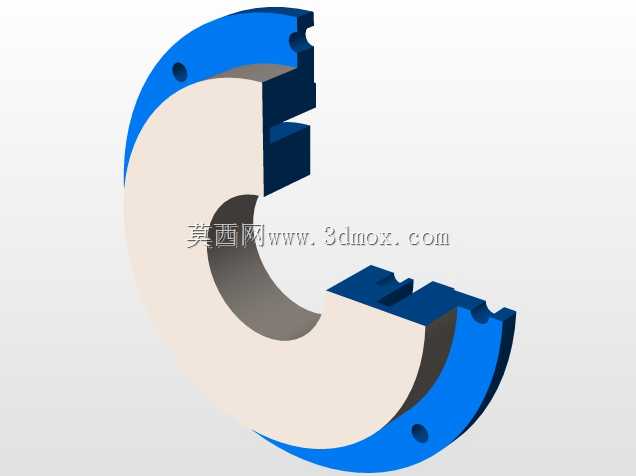

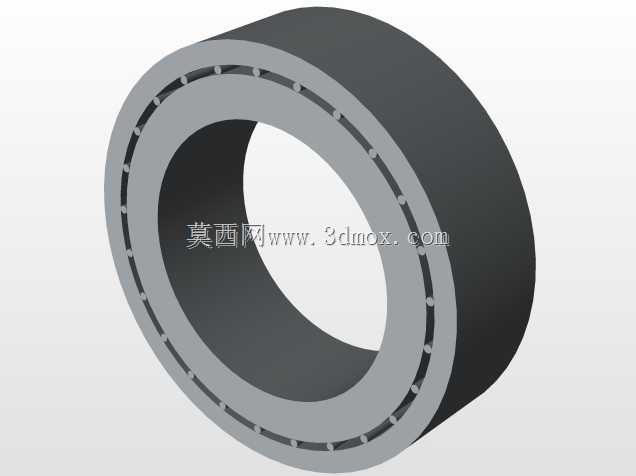

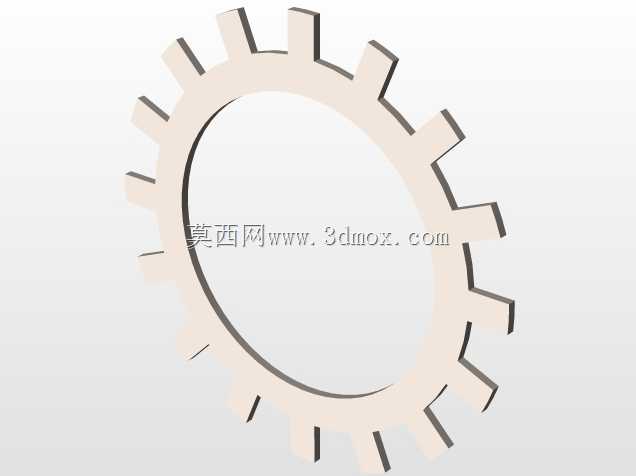

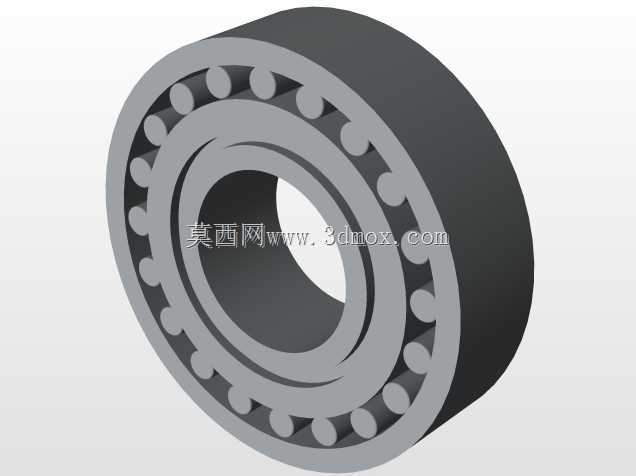

单级离心泵作为工业流体输送领域应用最广泛的通用设备，广泛覆盖民用供水、暖通循环、化工介质输送、污水处理、农田灌溉等多个场景，承担着清洁水、低粘度理化性质稳定流体的增压输送任务，是流体管路系统中的核心动力部件。这款单级离心泵的设计围绕稳定输送、低振动运行、便捷维护的核心需求展开，整体采用卧式悬臂式结构布局，从结构上适配多数工业现场的卧式安装工位，无需额外搭建高位安装基础，适配常规混凝土泵座或钢制安装支架的安装条件。从功能结构来看，设备核心过流部件包含半开式叶轮、蜗壳形泵腔、进出口流道，叶轮采用曲面叶片设计，运转时可通过离心力作用快速将进入泵腔的流体加速，通过蜗壳流道的渐扩结构将流体动能转化为压力能，实现流体的稳定增压输出，进出口采用标准法兰连接结构，可直接对接同通径的工业管路，无需额外定制转接构件。传动侧采用刚性轴搭配轴承支撑结构，轴伸端配置标准连接法兰，可直接与驱动电机的输出轴通过联轴器对接，轴承座集成在泵体一体式支座上，既保证了轴系运转的同轴度，也减少了分体装配带来的对中误差，降低运转过程中的振动与噪音。泵体的安装支座设置有对称分布的安装螺栓孔，安装时可通过螺栓将泵体牢固固定在安装基础上，支座的承重面经过平整度适配设计，可避免安装时出现应力集中导致的泵体变形。设计过程中充分考虑了日常维护的便捷性，泵壳与泵体的连接采用周向均布螺栓紧固，检修时只需拆卸端盖连接螺栓即可直接暴露叶轮与泵腔内部，无需整体拆卸泵体与管路的连接，大幅降低日常检修、叶轮清理、密封件更换的操作难度。泵体的外形轮廓充分避让了周边管路与安装操作空间，进出口的朝向、轴伸的长度均符合常规离心泵的安装边界要求，可直接替换同参数规格的老旧泵组，无需对现有管路布局进行大规模改造。过流流道的曲面设计经过顺滑处理，可减少流体在泵腔内的湍流与阻力损失，提升泵组的运行效率，降低驱动端的能耗损耗，密封部位的结构预留了标准密封件的安装空间，可根据输送介质的特性适配不同材质的机械密封或填料密封，满足不同工况的密封需求，避免输送过程中出现流体泄漏的问题。
