容积式PD计量表工业流体计量结构

　　在石化、粮油加工、市政燃油输送这类对流体贸易交接计量精度有硬性要求的场景里，容积式PD计量表是绕不开的核心计量单元，和靠流速推算流量的速度式仪表不同，这类设备直接对腔体内逐次充满、排出的固定容积流体计数，计量精度不受介质粘度、流态扰动影响，哪怕是高粘度的重油、润滑油、液态食品原料，也能稳定保持0.2级甚至更高的计量精度，不会因为管道前端弯头、阀门造成的紊流出现计量偏差。

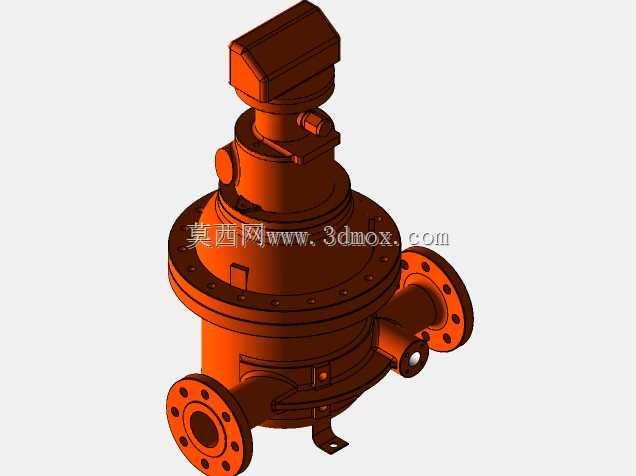

　　从结构设计逻辑来看，这款PD计的核心是壳体内部的计量腔组件，上部的传动计数头通过磁耦合结构和腔体内的转动部件连接，完全避免了动密封处的介质渗漏问题，这一点在输送易燃易爆油品、腐蚀性化工介质时尤为关键，既不会出现介质外漏的安全隐患，也不会因为密封磨损导致外部空气渗入影响计量精度。壳体采用上下分体法兰连接结构，中法兰一圈均匀布置的紧固螺栓能保证计量腔的密封压力，满足1.6MPa公称压力下的长期使用要求，日常检定时只需要拆开中法兰就能快速更换内部的易损密封件、计量转子，不需要把整个表从管道上切割下来，大幅降低运维的工作量。

　　设备两侧的法兰接口是和工艺管道连接的核心边界，法兰的密封面、螺栓孔距完全符合通用管道法兰标准，选型时只需要匹配管道的公称通径、压力等级就能直接对接，不需要额外做过渡接头。壳体下部伸出的安装支脚是现场安装的承重结构，安装时需要先把支脚固定在管道旁的支架或者基础上，不能靠两侧的管道法兰承担整个表体的重量，否则长期运行中管道震动会导致法兰密封面泄漏，甚至扯裂管道焊缝。上部的计数头可以根据现场读数需求调整朝向，不管是水平管道还是垂直管道安装，都能把计数显示面调整到操作人员便于读数的角度，不需要额外加装弯头改变管道走向。

　　设计这款计量表的三维结构时，首先要保证计量腔的形位公差，腔体内壁和转动部件的配合间隙直接决定了计量精度，间隙过大会导致介质内漏、计量值偏小，间隙过小会在介质温度升高、部件热膨胀时出现卡滞，所以建模时要根据介质的工作温度范围、热膨胀系数预留合理的配合间隙，同时要考虑不同材质部件的膨胀量差异，比如壳体采用铸钢材质、内部转子采用铝合金材质时，两者的线膨胀系数不同，常温下的装配间隙要覆盖高低温工况下的膨胀差。磁耦合传动部分的磁场强度要经过核算，既要保证能可靠传递转子转动的扭矩，带动计数头的齿轮组正常计数，又要避免磁场过强吸附介质里的铁磁性杂质，长期运行后杂质堆积在耦合处导致传动卡滞。

　　流道设计上，进出口的流道要做平滑过渡，避免出现直角台阶造成的流阻增大，减少介质通过计量表时的压力损失，尤其是在长距离输送、泵出口压力余量不大的管路里，压损过大会导致整个管路的输送效率下降，严重时还会出现泵气蚀的问题。计数头的外壳防护等级要满足户外安装要求，接线处的密封结构要能阻挡雨水、粉尘侵入，避免计数电路出现短路故障。在做管路布局时，要注意PD计的安装位置要避开强震动源，旁边如果有柱塞泵、压缩机这类往复式设备，要在管道上加软连接隔震，否则长期震动会导致内部转动部件的轴承过早磨损，缩短设备的使用寿命，同时计量表的上游端最好加装过滤器，过滤掉介质里的焊渣、固体颗粒，避免杂质进入计量腔划伤腔体内壁或者转子表面，破坏配合间隙导致精度下降。
